آموزش تصویری تعویض ال سی دی ( همراه با قاب ) لپتاپ HP Elitebook 6930p

زمانی که ال سی دی لپتاپ شما دچار مشکلاتی همچون شکستگی، سوختگی یا … میشود شما نیاز به تعویض ال سی دی لپتاپ دارید. برای این منظور انفورماتیک پارسه آموزش تعویض ال سی دی لپتاپ را برای شما آماده نموده است.

لطفا مراحلی که در زیر آمده است را به دقت انجام دهید تا بتوانید ال سی دی لپتاپ خود را جدا نمایید و به تعویض ال سی دی بپردازید.

تعویض ال سی دی 1

تعویض ال سی دی 2

تعویض ال سی دی 3

مرحله 1 :

  • جهت تعویض ال سی دی لپتاپ ابتدا باطری را مطابق شکل در بیاورید.
تعویض ال سی دی 4تعویض ال سی دی 5تعویض ال سی دی 6

مرحله 2 :

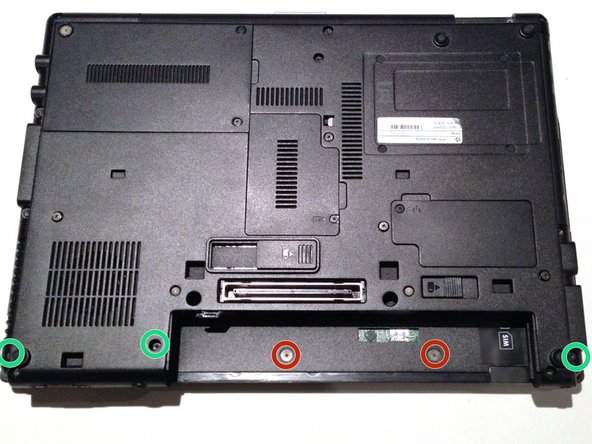

  •  پیچ های نشان داده شده را باز کنید
  •  4 زبانه نشان داده شده در عکس دوم را پیدا کنید
تعویض ال سی دی7Image #2Image #3

مرحله 3 :

  •  با استفاده از یک کارد زبانه ها را باز کنید.
  • کیبورد را بلند کنید.مراقب اتصالات زیر کیبورد باشید.
Image #1تعویض ال سی دی 8تعویض ال سی دی 9

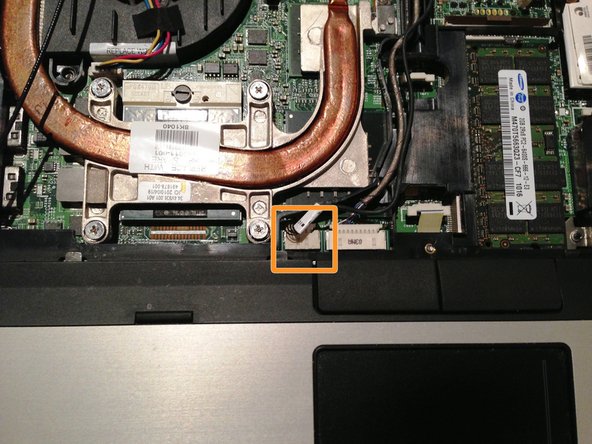

مرحله 4 :

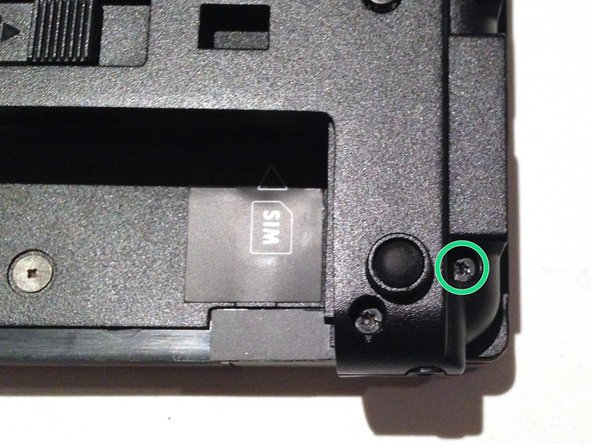

  •  کابل های نشان داده شده در تصاویر را جدا کنید
Image #1Image #2تعویض ال سی دی0

مرحله 5 :

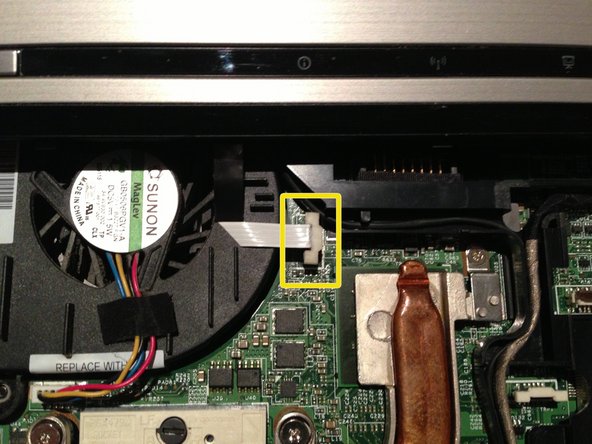

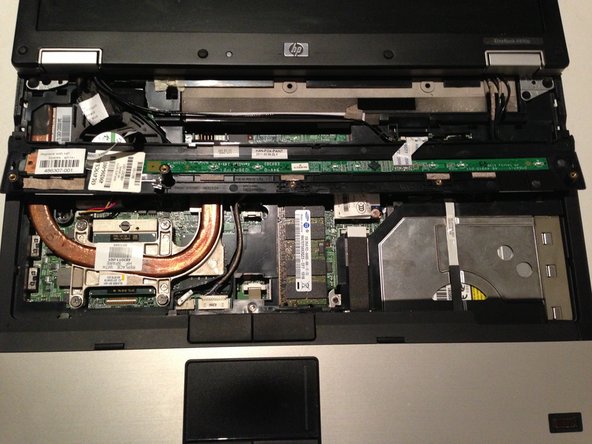

  •  پیچ های نشان داده شده در عکس بالا را باز کنید
تعویض ال سی دی 00تعویض ال سی دی 99Image #3

مرحله 6 :

  •  کابل های نشان داده شده در تصاویر را باز کنید
Image #1Image #2

مرحله 7 :

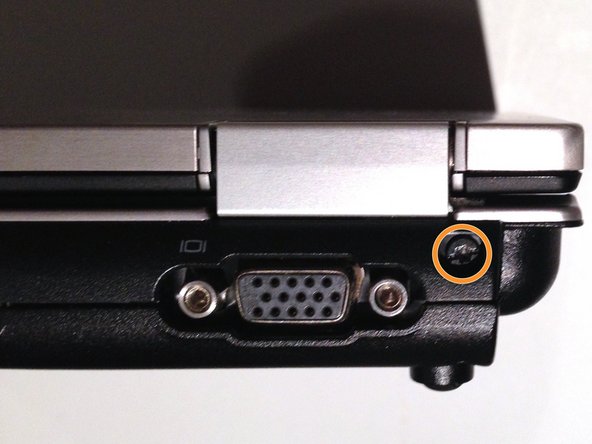

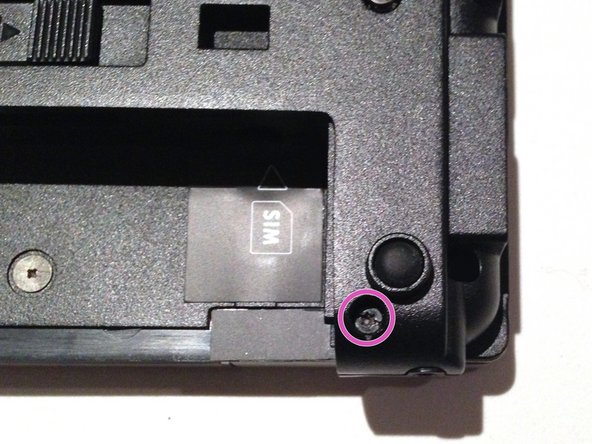

  •  پیچ های نشان داده شده را باز کنید
Image #1Image #2

مرحله 8 :

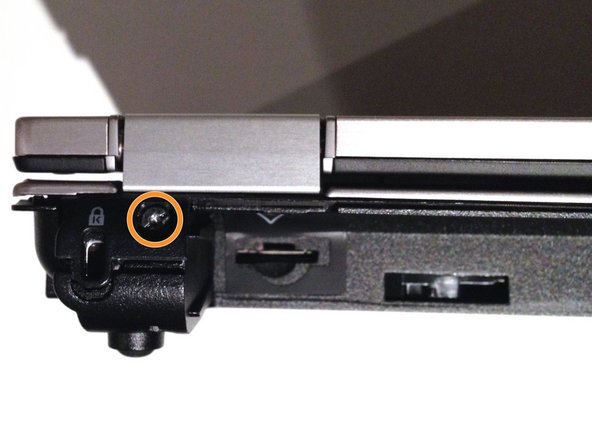

  •  پیچ های نشان داده شده را باز کنید
Image #1Image #2Image #3

مرحله 9 :

  •  پیچ ها و اتصالات نشان داده شده در تصاویر بالا را باز کنید.
Image #1Image #2

مرحله 10 :

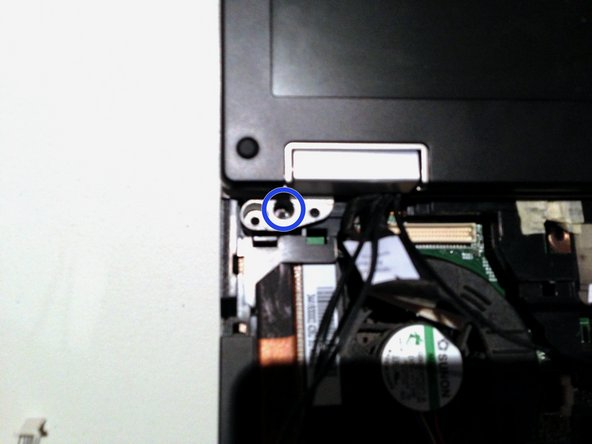

  •  دو پیچ بالا را باز کنید.
  • حال میتوانید ال سی دی خود را بردارید و به تعمیر یا تعویض ال سی دی بپردازید.
