آموزش تصویری جدا سازی LCD لپتاپ از قاب DELL Inspiron 1150 LCD

زمانی که ال سی دی لپتاپ شما دچار مشکلاتی همچون شکستگی، سوختگی یا … میشود شما نیاز به تعویض ال سی دی لپتاپ دارید. برای انجام این کار ابتدا باید به جدا سازی LCD لپتاپ از قاب آن بپردازید. به همین منظور انفورماتیک پارسه آموزش جدا سازی LCD لپتاپ را برای شما آماده نموده است. لطفا مراحلی که در زیر آمده است را به دقت انجام دهید تا بتوانید به جدا سازی LCD لپتاپ از قاب و سپس تعویض ال سی دی بپردازید.

جدا سازی LCD لپتاپ

جدا سازی LCD لپتاپ 1

برای جدا سازی LCD لپتاپ از قاب مراحل زیر را به دقت انجام دهید:

مرحله ۱ :

  • ۱ : لپتاپ را برعکس بر روی میز بگذارید.
  • ۲ : بر طبق عکس کلید فشاری خارج کردن باطری را فشار دهید.
  •  ۳ : باطری را به سمت بیرون بکشید.
جدا سازی LCD لپتاپ 3جدا سازی LCD لپتاپ 4

مرحله ۲ :

  •  ۱ : پیچ های نشان داده شده در تصویر را جدا کنید.
  • ۲ : هار را بیرون بکشید.
جدا سازی LCD لپتاپ 5جدا سازی LCD لپتاپ 7جدا سازی LCD لپتاپ 66

مرحله ۳ :

  • ۱ : پیچ های نشان داده شده در تصویر را باز کنید.
    ۲ : پانل محافظت رم را بردارید.
Image #1جدا سازی LCD لپتاپ از قابجدا سازی LCD لپتاپ از قاب

مرحله ۴ :

  • ۱ : با استفاده از یک کاردک سر پیک دار مانند شکل یک، کار را از کناره سمت راست شروع کنید.
  • ۲ : ال سی دی را به طور کامل بخوابانید.
Image #1جدا سازی LCD لپتاپ از قاب3جدا سازی LCD لپتاپ از قاب2

مرحله ۵ :

  • ۱ : پیچ های نشان داده شده در تصویر را باز کنید.
  • ۲ : کیبورد را آرام به سمت بالا بکشید.
  •  ۳ : کابل کیبورد را به آرامی جدا کنید.
جدا سازی LCD لپتاپ از قاب 6جدا سازی LCD لپتاپ از قاب 7Image #3

مرحله ۶ :

  • ۱ : پیچ نشان داده شده در تصویر را باز کنید.
  •  ۲ : صفحه EMI را خارج نمایید.
  • 3 : کابل نشان داده شده در عکس دوم را به آرامی در بیاورید.
  • ۴ : یچ های نشان داده شده در تصویر ۳ را باز کنید.
جدا سازی LCD لپتاپ از قاب 11جدا سازی LCD لپتاپ از قاب12جدا سازی LCD لپتاپ از قاب13

مرحله ۷ :

  • ۱ : پیچ های نشان داده شده در تصویر ۱ و ۲ را باز کنید.
  •  ۲ : حال میتوانید ال سی در را تعویض و یا تعمیر کنید. در این مرحله میتوانیم به جدا سازی LCD لپتاپ از قاب بپردازیم.
  جدا سازی LCD لپتاپ از قاب
جدا سازی LCD لپتاپ از قاب 66جدا سازی LCD لپتاپ از قاب77جدا سازی LCD لپتاپ از قاب 88

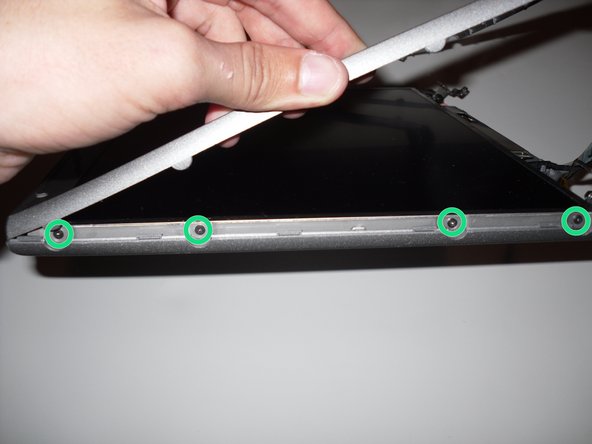

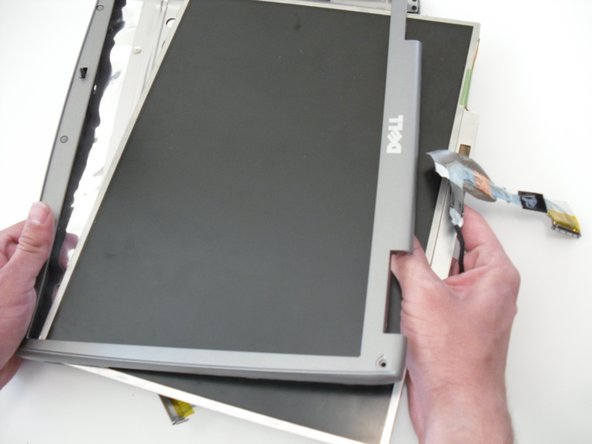

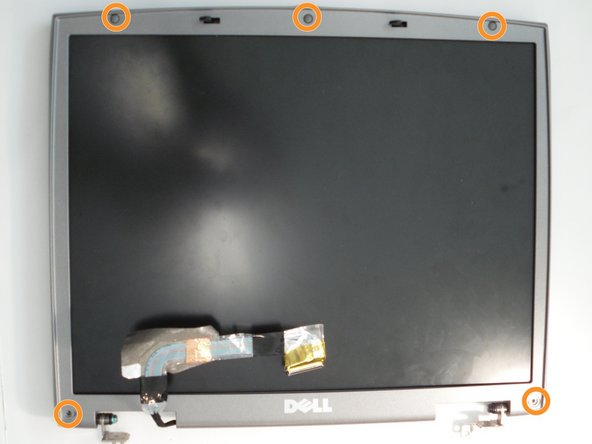

مرحله 8 :

  •  1 : پیچ های نشان داده شده در تصاویر بالا باز کنید.
  • 2 : فرم بالایی را بردارید.
  • .
  • 3 : پیچ های نشان داده شده در عکس دوم را باز کنید.
  • 4 : حال میتوانید جدا سازی LCD لپتاپ از قاب را انجام دهید.
