آموزش – تعویض خمیر بر روی CPU GPU لپتاپ Asus G73

برای تعویض خمیر روی CPU GPU به مراحل و تصاویر زیر خوب دقت نمایید

مرحله 1 :

• 1 :برای تعویض خمیر روی CPU GPU ابتدا باید لپتاپ را به پشت برگردانید و باطری را خارج کنید.

مرحله 2 :

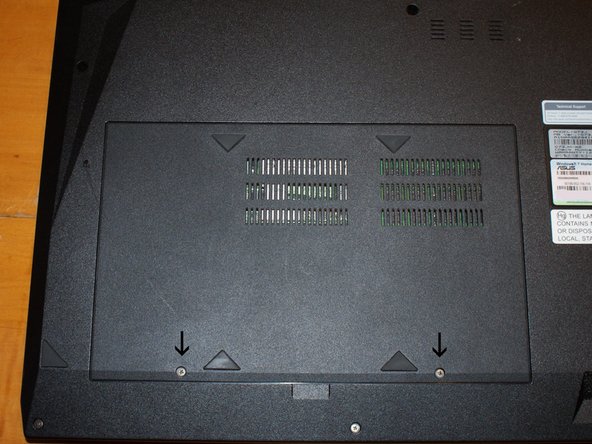

• 1 : دو پیچ پانل را که در تصویر نشان داده شده است را باز کرده و پانل را بردارید.

مرحله 3 :

• 1 : بعد از برداشتن پانل شما میتوانید اولین نگاه را به داخل دستگاه داشته باشید .2 پیچی که با فلش سیاه نشان داده شده است را باز کنید. بعد از باز کردن پیچ ها هارد درایو را در آورده.

• 2 : دو پیچی که با فلش قرمز نشان داده شده را باز کرده و کارت وایرلس را در بیاورید.در مرحله بعد 3 ماژول رم را در آورده ( چهارمی در پشت دستگاه میباشد.

مرحله 4 :

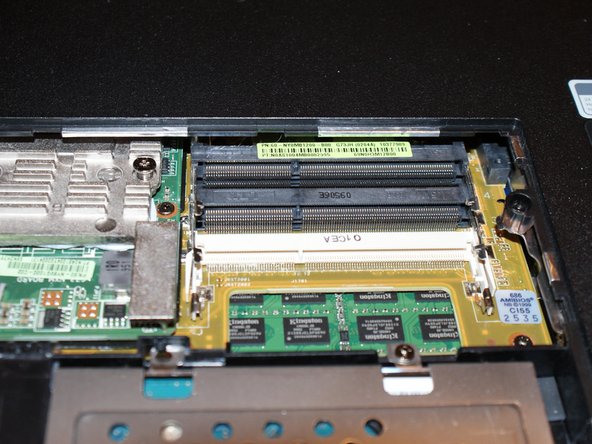

• 1 : توجه داشته باشید 3 ماژول رم از اینجا قابل به جدا سازی میباشد.(اما شماره 4 هم خواهیم رسید)

مرحله 5 :

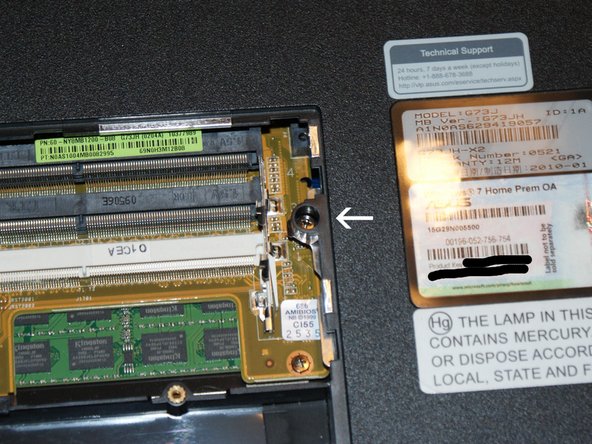

• 1 : پیچ هایی که با فلش سفید مشخص شده را باز کنید تا بتوانید دیسک درایور نوری را آزاد کرده و بیرون بیاورید.

مرحله 6 :

•  1 : وقتی درایور نوری را خارج میکنید، 2 پیچ با فلش سیاه نشان داده شده. آن ها را هم باز کرده.


مرحله 7 :

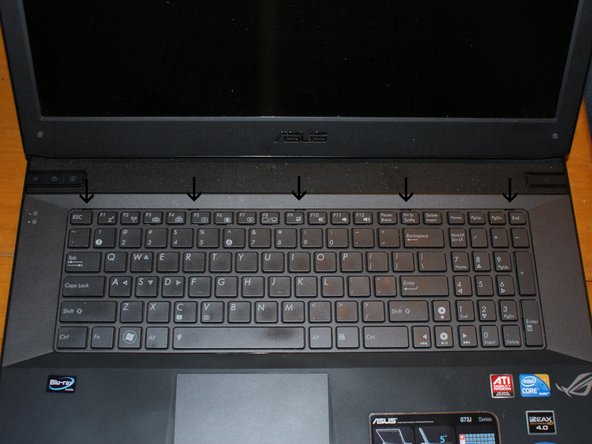

• 1 : پنج پیچی که با فلش سیاه نشان داده شده را باز کنید.

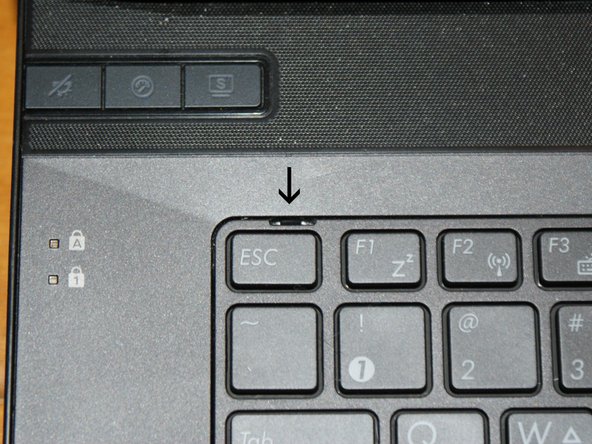

• 2 : در تصویر دوم شکافی نشان داده میشود، با یک پیک به آرامی از آنجا فشار وارد کنید تا بتوانید کیبرد را در بیاورید ( مراقب باشید زیرا کیبرد بسیار ظریف میباشد ).

مرحله 8 :

• 1 : در اینجا صفحه کلید جدا شده است. در تصویر اول یک سری فلش که به نوار چسب ها اشاره دارد را میبینید. مراقب باشید چون با فشار زیاد برای جدا سازی کیبرد باعث شکسته شده آن خواهید شد

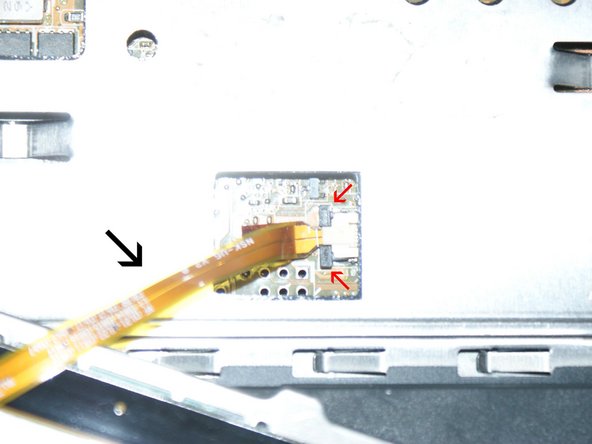

•  2 : در اینجا شما فلت نور پشت صفحه کیبرد را میبینید.مراقب باشید این فلت ها بسیار نازک میباشند و با کوچکترین فشاری خم و یا شکسته می شوند. در اینجا 2 فلش قرمز و سیاه داریم که در فلش قرمز مکان اهرم های سفت کننده نشان داده شده است. فلت را از مکان فلش سیاه گرفته و به آرامی ( با اندکی فشار ) به سمت خود بکشید تا خارج شود

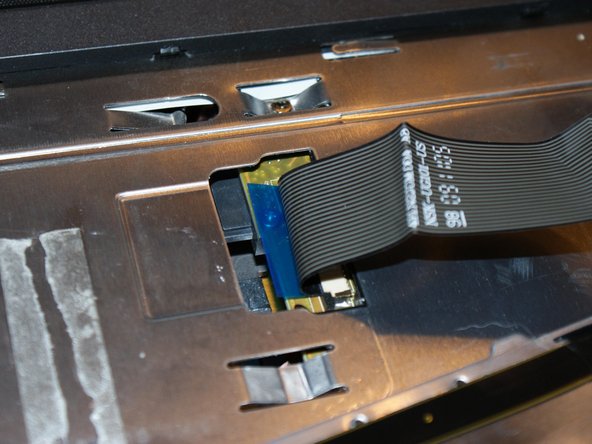

• 3 : این کابل داده های کیبرد میباشد، برای رها سازی آن از همان شیوه ی فلت نور پس زمینه ی کیبرد ( آموزش بالایی ) استفاده کنید

مرحله 9 :

• 1 : دو پیچ نشان داده شده را باز کنید

مرحله 10 :

• 1 : 15 پیچ نشان داده شده را باز کنید

مرحله 11 :

• 1 : اینجا پوشش کیبرد است. چهار پیچی که نشان داده شده را آزاد کنید

مرحله 12 :

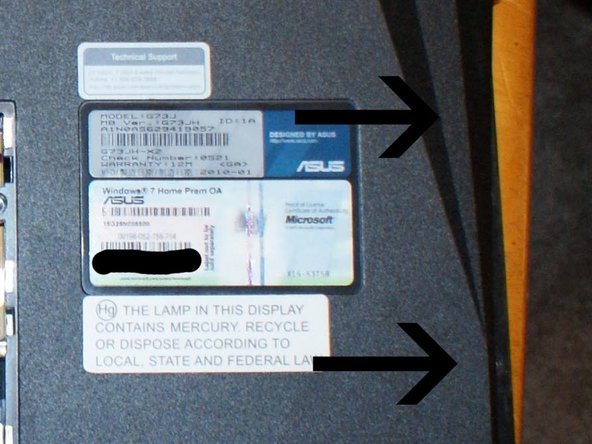

•  1 : برای جدا سازی پوشش لولا از یک کاردک و یا پیک استفاده کنید و آن را کمی به طرف بالا فشار دهید تا جدا شود.

• 2 : تمام 4 پیچی که نشان داده شده است را جدا کنید
• 3 : این 4 پیچ را هم جدا کنید

مرحله 13

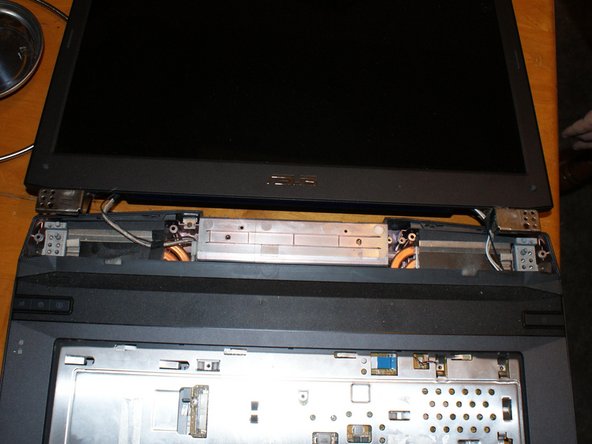

• 1 : بعد از جدا سازی پیچ ها به آرامی صفحه نمایش را به طرف بالا ببرید و طبق شکل به پشت بگذارید

• 2 : هشدار : بعضی از کابل ها هنوز متصل میباشند

مرحله 14 :

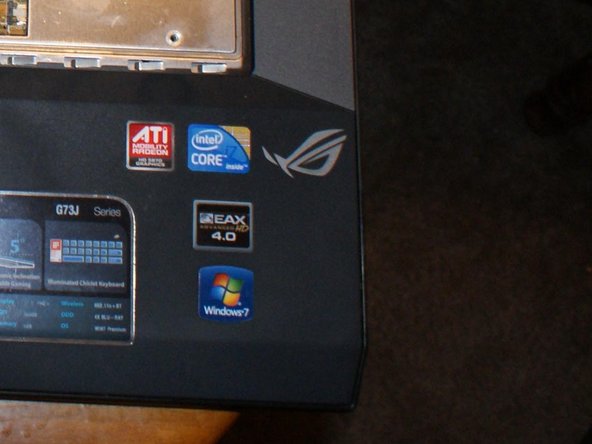

• 1 : با استفاده از یک پیک و یا کاردک به ارامی از کنار لوگوهای Intel و یا Windows  شروع کنید به باز کردن درز ها و دور تا دور لپتاپ این کار را انجام دهید

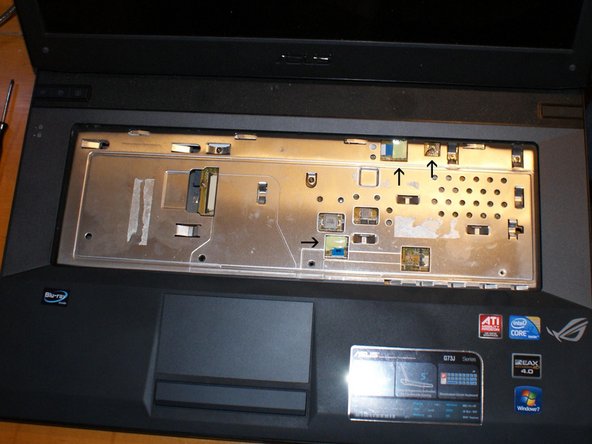

• 2 : کابل هایی که در تصویر دوم نشان داده شده است را آزاد کنید.

• 3 : هشدار : مراقب باشید کابل ها میتوانند به راحتی پاره شوند

مرحله 15 :

• 1 : پیچ هایی که نشان داده شده در تصویر اول را باز و همچنین نوار چسب ها را جدا کرده و نگه دارید. همچنین اتصالات نشان داده شده را هم باز کنید

•
•  2 : چسب های کابل مشکی و سفید را هم جدا کرده



  3 : در تصویر سوم فن سی پی یو نشان داده شده . 3 پیچ مورد نظر را باز کنید

مرحله 16 :

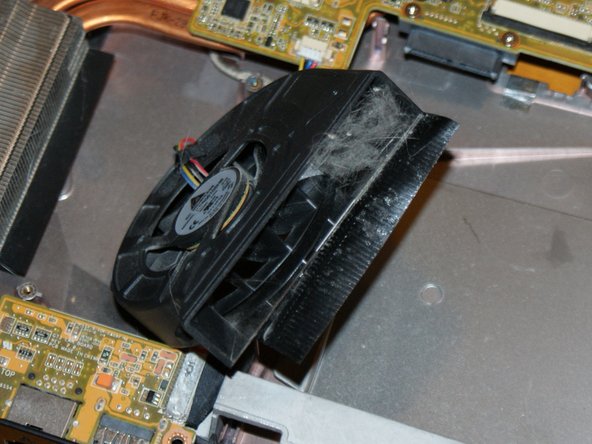

• 1 : گرد و غبار فن را میبینید ؟ آن ها را با استفاده از پمپ هوا پاک کنید .

مرحله 17 :

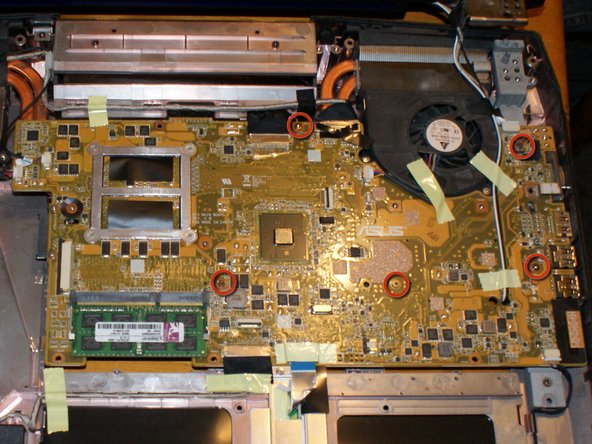

• 1 : حال نوبت جدا کردن مادربورد است. پیچ های نشان داده شده را باز کرده و تمام اتصالات را قطع کنید .

• 2 : اتصال دهنده فن بسیار محکم میباشد و امکان شکسته شدن را دارد. مراقب باشید. به ارامی برد اصلی را جدا کنید

مرجله 18

• 1 : در اینجا شما قلب لپتاپ خود را میبینید به آرامی پیچ ها را باز کرده و لولا را بردارید

• 2 : اینجا شما هیت سینک خنک کننده ی GPU را مشاهده میکنید به آرامی پیچ ها را باز کرده و آن را جدا کنید

•
•  3 : مراقب برچسب زرد رنگ باشید. این برچسب نشان دهنده ی گارانتی شما میباشد

مرحله 19 :

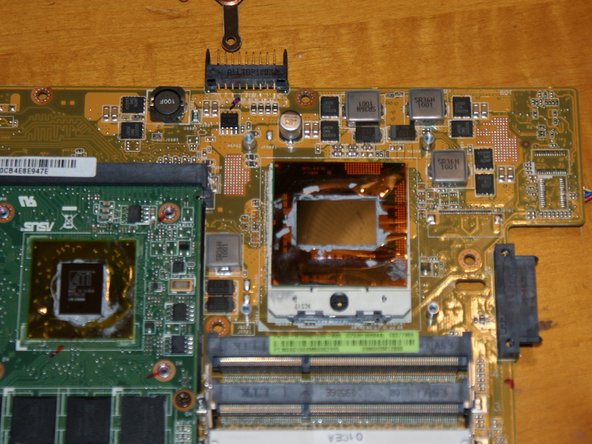

• 1 : حال با استفاده از ترکیبات مخصوص و یک پارچه نرم و بدون پرز حمیر سلیکون موجود را پاک کرده

•  2 : تمامی خرده خمیرها را پاک کرده و در آخر با الکل و پارچه شستشو دهید. سطح آن ها باید شبیه آینه شود.
• حال نوبت  تعویض خمیر روی CPU GPU میباشد:
• 3 : خمیر مورد نظر را به آرامی به مکان مورد نظر مالیده ( به اندازه کافی نه بیشتر از حد لازمه) و آن را به کل سطح مورد نظر پخش کنید
•  4 : بعد از مرحله 3 شما باید هیتسینک ها را به جای خود برگردانید. مراقب باشید با حرکت بیش از اندازه خمیر مالیده شده را به اطراف پخش نکنید
• 5 : حال نوت بوک شما آماده است آن را بسته و تفاوت سرعت را مشاهده کنید.
