آموزش تصویری جداسازی فن لپتاپ Lenovo IdeaPad N586




آموزش تصویری جداسازی فن لپتاپ Lenovo IdeaPad N586

جهت جداسازی فن لپتاپ Lenovo IdeaPad N586 ابتدا عکس های زیر را مشاهده نمایید و در هنگام جداسازی فن لپتاپ ، این کار را به دقت انجام دهید.

جداسازی فن لپتاپ 1

جداسازی فن لپتاپ 2

مرحله 1 :

جهت جداسازی فن لپتاپ ابتدا باید باتری لپتاپ را جدا نمایید و برای این کار ابتدا بایدشاسی باطری را به عقب بکشید.

Image #1Image #2
  •  مرحله 2 :

    باطری را جدا کنید




Image #1

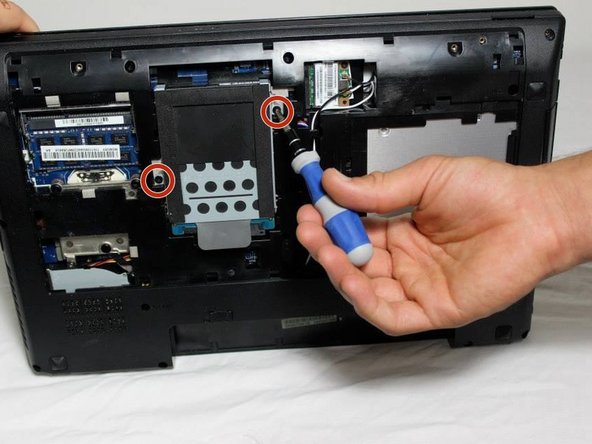

مرحله 3 :

  •  پیچ های نشان داده شده در عکس را باز کنید


Image #1Image #2

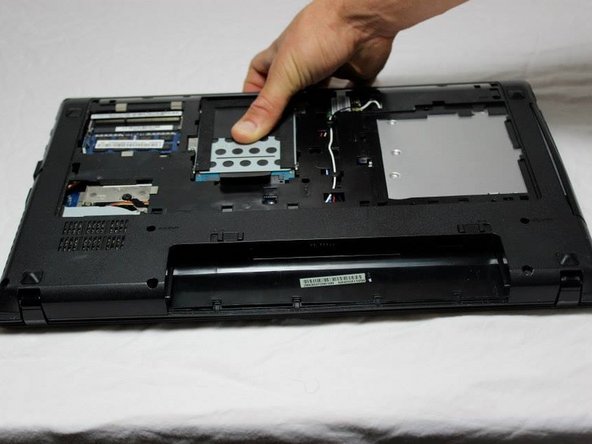

مرحله 4:

  •  زبانک هارد را گرفته و آن را جدا کنید


Image #1Image #2

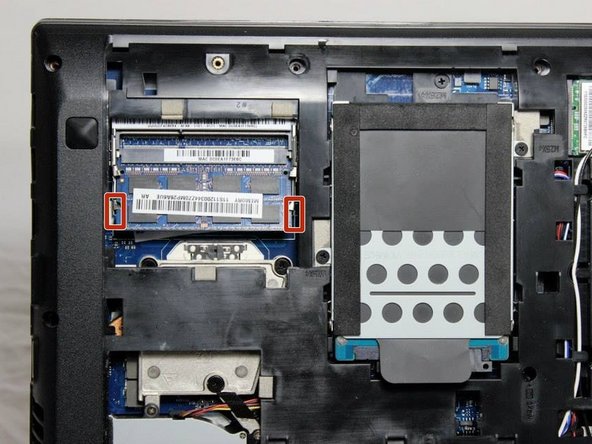

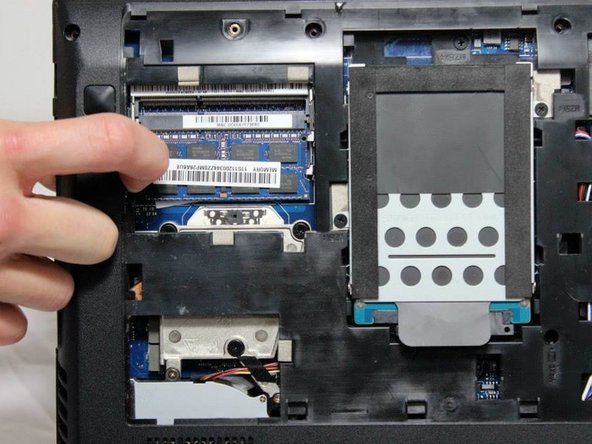

مرحله 5 :

  •  شاسی های رم را کنار بزنید


Image #1

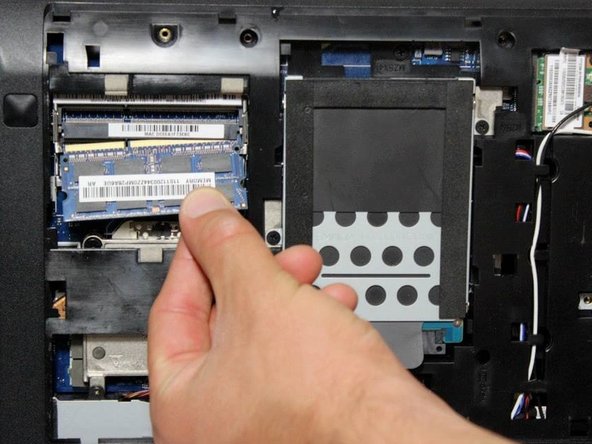

مرحله 6 :

  • رم را جدا کنید




Image #1

مرحله 7 :

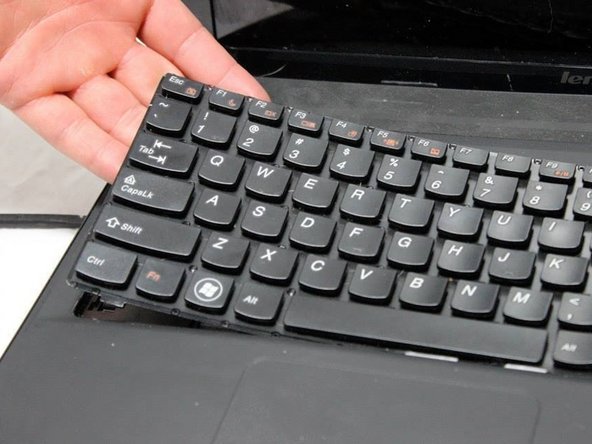

  • جهت جداسازی فن لپتاپ ، به جداسازی کیبورد نیز نیاز دارید. برای این منظور با استفاده از یک کاردک – پیک مطابق شکل کیبورد را با طرف بالا بکشید تا آزاد شود


Image #1

مرحله 8 :

  •  حال کیبورد را آزاد کنید


Image #1

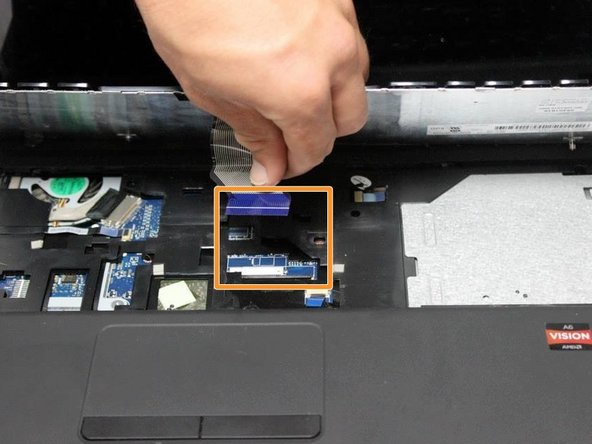

مرحله 9 :

  •  حال کابل اتصال کیبرد را قطع کنید


Image #1

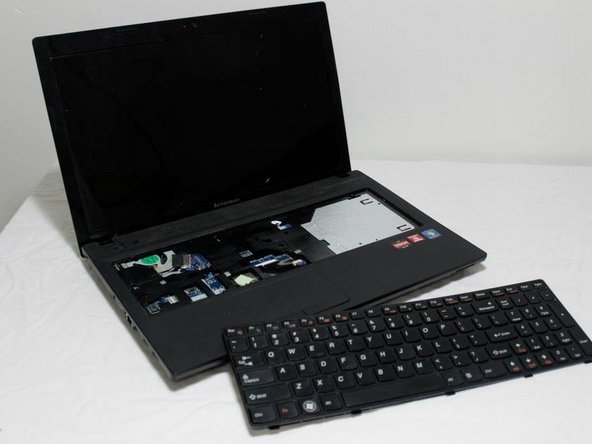

مرحله 10 :

  •  کیبورد آزاد شد



Image #1Image #2

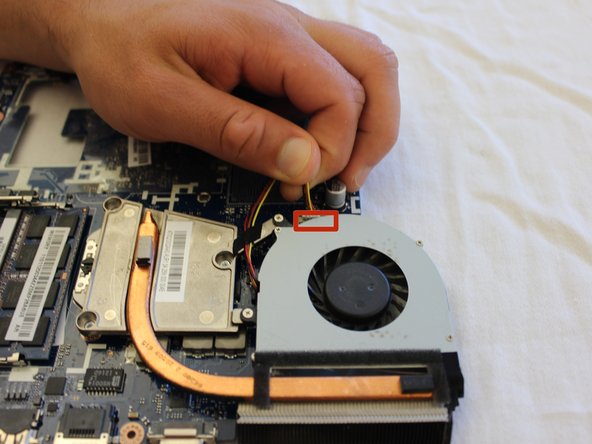

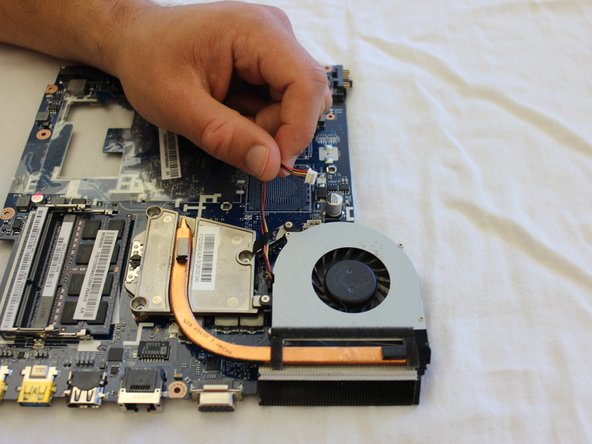

مرحله 11 :

  •  کابل نشان داده شده را جدا کنید



جداسازی فن لپتاپ




مرحله 12

  • 3 پیچ متصل کننده فن را جدا کنید

جداسازی فن لپتاپ

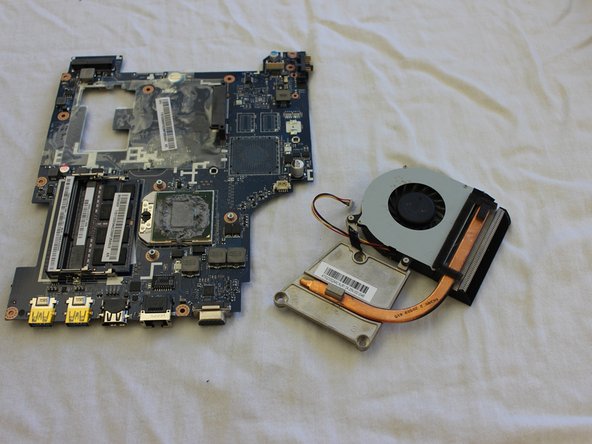

مرحله 13

  •  حال شما جداسازی فن لپتاپ را بدرستی انجام داده اید.
