آموزش – نحوه باز کردن کامل لپتاپ HP 625


Image #1

مرحله 1 :

  •

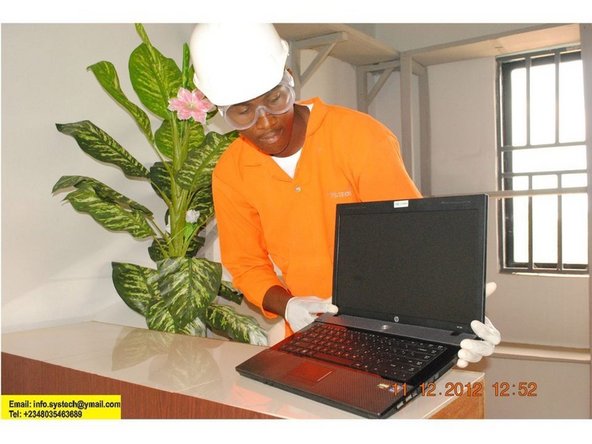

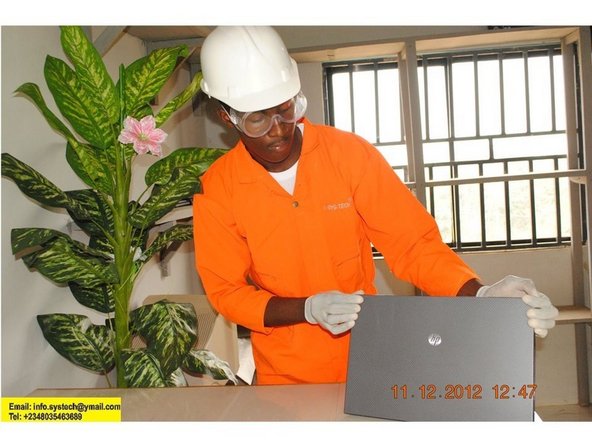

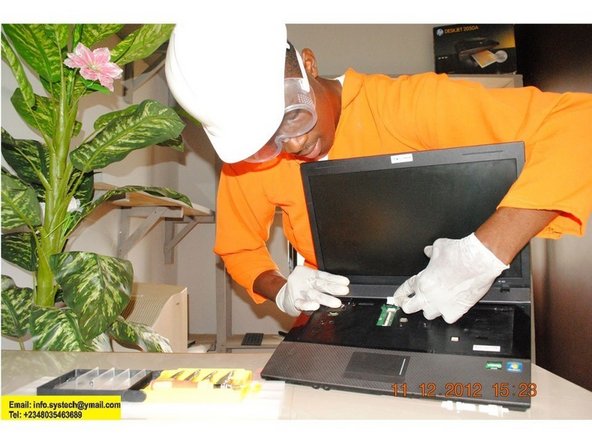

    1 : نمای بالای لپتاپ HP 625



لپتاپ HP 625 یک

مرحله 2 :

  •

    نمای داخلی لپتاپ HP 625



لپتاپ HP 625 دو

مرحله 3 :

  •

    خارج کردن باطری لپتاپ HP 625




Image #1

مرحله 4 :

  •

    خارج کردن باطری لپتاپ HP 625




Image #1

مرحله 5 :

  •

    خارج کردن باطری.




Image #1

مرحله 6 :

  •

    چهار پیچ پشت لپتاپ را باز کنید



Image #1

مرحله 7 :

  •

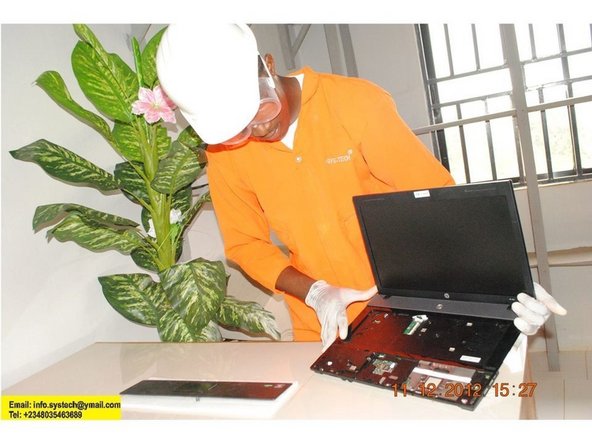

    پانل پشتی را در بیاورید



Image #1

مرحله 8 :

  •

    پانل پشتی در آمده



Image #1

مرحله 9 :

  •

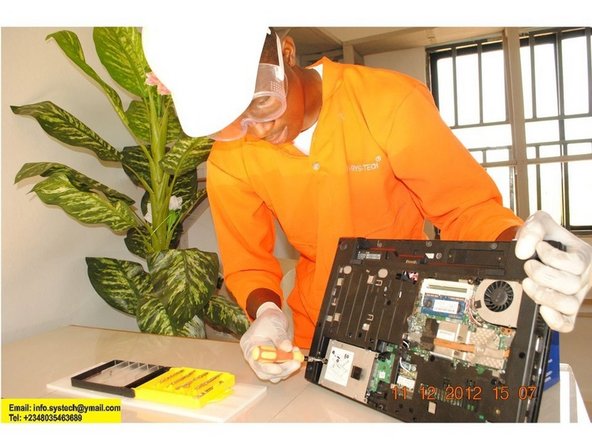

    سه پیچ هارد را باز کنید



Image #1

مرحله 10 :

  •

    هارد را جدا کنید



Image #1

مرحله 11 :

  •

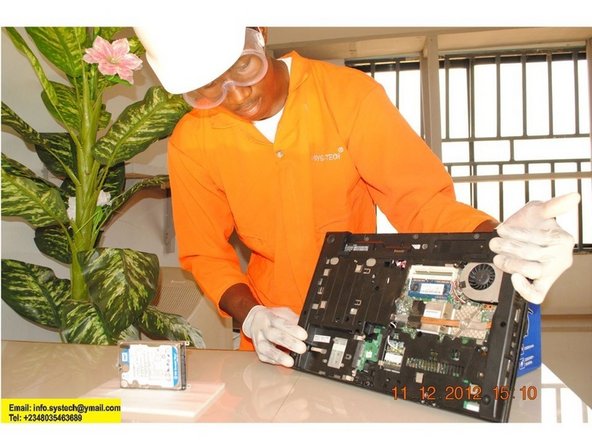

    هارد جدا شده است




Image #1

مرحله 12 :

  • پیچ دی وی دی درایور را باز کنید ( مانند شکل )



Image #1

مرحله 13 :

  •

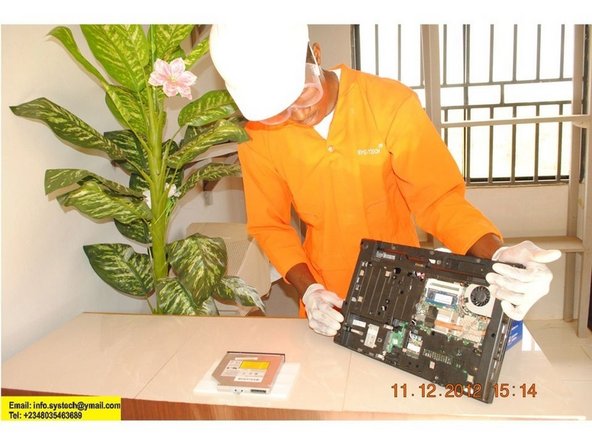

    دی وی دی درایو را جدا کنید



لپتاپ HP 625 سه

مرحله 14

  •

    دی وی دی درایو جدا شده است



لپتاپ HP 625

مرحله 15 :

  •

    رم ها را جدا کنید


Image #1

مرحله 16 :

  •

    رم جدا شده است ( مراقب باشید محل طلایی رم را دست نزنید)



Image #1

مرحله 17 :

  •

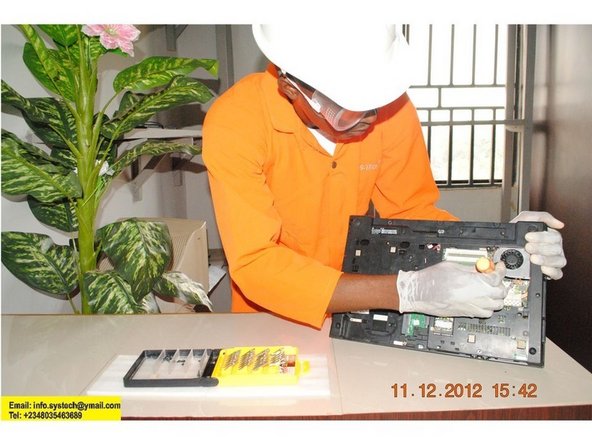

    6 پیچ صفحه کلید را باز کنید




Image #1

مرحله 18 :

  •

    کابل صفحه کلید را جدا کنید



Image #1

مرحله 19 :

  •

    صفحه کلید جدا شده



Image #1

مرحله 20 :

  •

    کابل نشان داده شده در عکس را باز کنید



Image #1

مرحله 21 :

  •

    کابل جدا شده است



Image #1

مرحله 22 :

  •

    پیچ نشان داده شده ( پیچ های هارد ) را باز کنید



Image #1

مرحله 23 :

  •

    کابل تاچ پد را باز کنید



Image #1

مرحله 24 :

  •

    پانل راست باز شد




Image #1

مرحله 25 :

  •

    16 پیچ باقی مانده را باز کنید



Image #1

مرحله 26:

  •

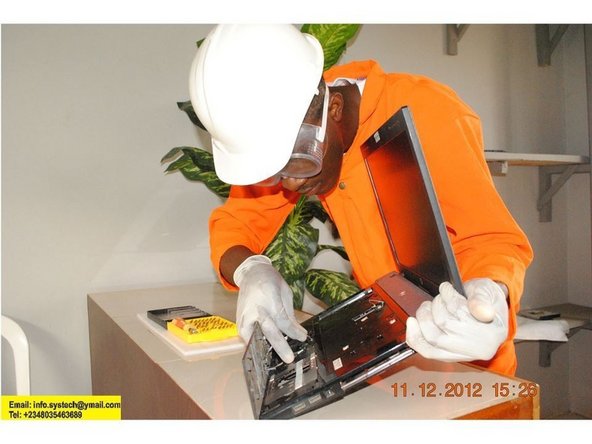

    قاب بالایی را مطابق عکس باز کنید






Image #1

مرحله 27 :

  •

    قاب بالایی لپتاپ HP 625 جدا شده است



Image #1

مرحله 28 :

  •

    تک پیچ فن را باز کنید



Image #1

مرحله 29 :

  •

    فن جدا شده است



Image #1

مرحله 20 :

  •

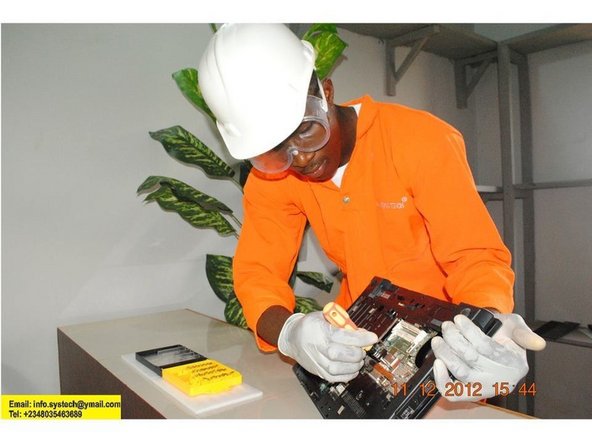

    6 پیچ هت سینک ( خنک کننده ) را باز کنید



Image #1

مرحله 31 :

  •

    هت سینک جدا شده است



Image #1

مرحله 32 :

  •

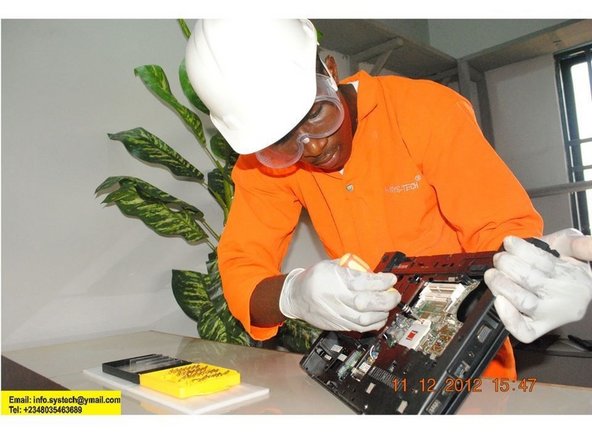

    cpu را خارج کنید




Image #1

مرحله 33 :

  •

    سی پی یو جدا شده است



Image #1

مرحله 34 :

  •

    کابل وای فای را قطع کنید



Image #1

کرحله 35:

  •

    کابل وای فای قطع شده است



Image #1

مرحله 36 :

  •

    هارد را از مادر برد جدا کنید



Image #1

مرحله 37 :

  •

    تمامی کابل های متصل به مادر برد را باز کنید




Image #1

مرحله 38 :

  •

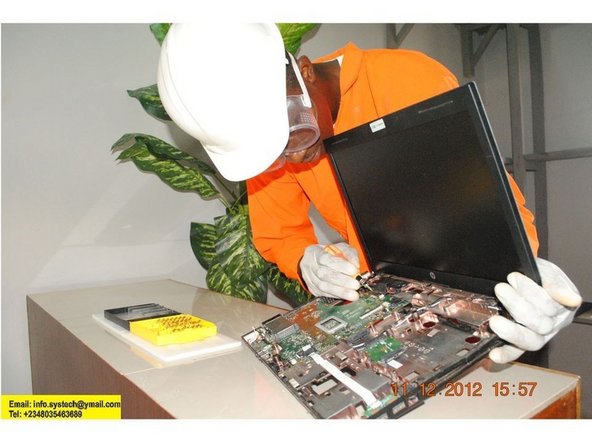

    پیچ های مادر برد را باز کنید




Image #1

مرحله 39 :

  •

    مادر برد را جدا کنید



Image #1

مرحله 40 :

  •

    مادر برد جدا شده است
