تشخیص و رفع اشکالات رایج RT809 H


تشخیص و رفع اشکالات رایج  RT809 H



نصب ناموفق نرم افزار و درایور

  • ابتدا برای اطمینان از اینکه پیکربندی سخت افزار خیلی کند نباشد، باید فضای کافی در درایو Dوجود داشته باشد.

  • سعی کنید ازبهترین Inter CPU استفاده نمائید.سازگاری AMD CPU خوب نیست.
  • نسخه های مختلف سیستم عامل را تغییر دهید. لطفا بهترین سیستم عامل را استفاده نمائید.
  • نرم افزارهای مشابه مانند آنتی ویروس یا بایگانی رایانه(computer keeper) را ببندید.
  • عملیات نصب زا مطابق دستورالعمل انجام دهید.



2-8 عدم اتصال برنامه نویس به پردازنده مرکزی

  • از کابل USB اصلی(اورجینال) استفاده کنید.
  • لطفا ازپورت USB2/0 استفاده کنید. برخی از تراشه های نوشته شده وقتی از طریق پورت USB3/0 متصل باشند ،نمی توانند پاک شوند.
  • مشابه رایانه رومیزی ، پورت USB قرمز 5 ولت را استفاده نماپید. پورت بنفش نمی تواند ولتاژ کافی را تامین کند.



3-8 استفاده از فرمان تست خودکار برنامه نویس برای بررسی مشکلاتش

1-3-8 روش اول

گام 1 : گزینه “SELFTEST” را در “”Enter chip printing وارد کنید و “Ok ” را کلیک کنید.



گام 2 : بر روی “Read” کلیک کنید. ” Selftest 0،test pass” در صفحه نمایش ، به معنای انجام تست است.



گام 3 : بورد آزمون NO.1 و پورت کوتاه VGA ISPرا نصب کنید .( اتصال کوتاه پینهای 4-11-12 و15)





گام 4 : بر روی “Write” کلیک کنید. ” Selftest 1،test pass” در صفحه نمایش ، به معنای انجام تست است.



گام 5 : نصب بورد آزمون NO.2



گام 6 : : بر روی “Write” کلیک کنید. ” Selftest 2،test pass” در صفحه نمایش ، به معنای انجام تست است.

2-3-8 روش دوم

گام 1 : اگر هیچ تراشه ای وجود ندارد ، در قسمت “Enter chip printing” ، عبارت “25XX” را تایپ کنید.





گام 2 : بر روی “Read” کلیک کنید.پیام زیر نشان می دهد که هیچ تراشه ای وجود ندارد و یا به خوبی تماس ندارد که پیغامی طبیعی است.

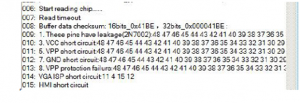

پیام زیر اشاره می کند که ممکن است یک پین بدون لحیم باشد.





نکته : در مواردی که کاربر هیچ بورد آزمونی نداشته باشد ، تا زمانی که تست خودکار0و25 تراشه موفقیت آمیز باشد ، دستگاه نرمال است.

اگر در زمان تست خودکار ، به پیام های دیگری اشاره کند ، به روش زیر عمل کنید:



  • مشکل اتصال به رایانه وبرنامه نویس . لطفا گام به گام مطابق راهنمای فرایند شکست ، اقدام کنید.





  • در مورد مشکلات سخت افزاری مانند نشت برق پین ، مشکلات داخلی پین ، اتصال باز بودن VPP ، اتصال باز بودن GND ، اتصال کوتاه بودنVPP ،اتصال کوتاه بودن VCC ، اتصال کوتاه بودن GND ، خاموش نشدن محافظ VPP برای تعمیر باید به کارخانه برگردانده شود.



4-8نحوه رفع اشکال در خواندن 24XX 25XX و 93XX

انجام تست خودکارتوسط برنامه نویس ؛

استفاده از کابل USB اورجینال؛

اطمینان از تامین برق کافی 5V(کابل قرمز) برای رایانه رومیزی؛

تراشه 24XX -25XX و 93XX سالم (یک تراشه نو همیشه سالم نیست)؛

استفاده از بورد ساده به جای bouce seat وپاک کردن باقیمانده لحیم پس از لحیم کاری؛

برداشتن تیک کنار آیکون “Open SPI offline read-write” در گزینه های تنظیم برنامه نویس وسپس کلیک کردن آیکون “Save”؛

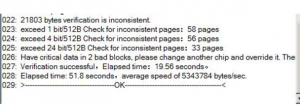

در هنگام خواندن تراشه NAND این مشکل به آسان ظاهر می شود: byte verify inconformity(ناسازگاری بایت)





1-4-8 راه حل

وقتی گزینه های دیگر هست ، از NAND AUTO استفاده نکنید؛

مرتب کردن (dispose) پینهای تراشه : 90 در صد تراشه ها به علت تمیز نکردن کافی می شکند؛

استفاده از بورد ساده به جای bounce seat (باید پاک شود)؛

تراشه را grind کنید.(با همان نوع و ID متفاوت)؛

به پسوند تراشه سامسونگ دقت داشته باشید(تراشه از همان نوع با پسوند متفاوت قابل استفاده نیست)؛



5-8 راه حل اشکال در خواندن و نوشتن آفلاین EMMC

گام 1 : .تنظیمات را مطابق شکل انجام دهید. ولتاژ VCCQ را نیز تغییر دهید.



گام 2 : اگر “EMMC_AUTO_8BIT” نمیتواند جوابگو باشد ، ” EMMC_AUTO_4BIT” را امتحان کنید؛

اگرنمی تواند هر چهار ناحیه سمت چپ را بخواند، فقط یک مورد را امتحان کنید؛

از یک تراشه مشابه استفاده کنید ( از سالم بودن آن اطمینان حاصل کنید)؛

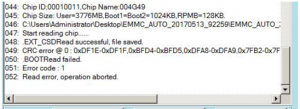

خطای کابل جهشی EMMC :





گام 3 : اطمینان از کافی بودن طول کابل جهشی (10cm )؛

اطمینان از اتصال صحیح کابل سیگنال و پورت اصلی EMMC ؛

اطمینان از نرمال بودن ولتاژ منبع (عموما 3/3V و یا دو منبع 3/3V و1/8V است)؛

اطمینان از اینکه تراشه اصلی از کار افتاده است(منبع تغذیه، زمان سنج ، restore )؛

و یا مقاومت متصل به کابل سیگنال را بردارید .کابل جهشی را به پد لحیم کنار EMMC وصل کنید.

خرابی خود تراشه EMMC : خواندن به پایان نرسیده است (نیمه یا بیشتر) ،چند بار دیگر سعی کنید.مطمئن شوید که هر بار در همان موقعیت قبلی است.

خرابی خود تراشه ( یافتن مادربوردی با همان تراشه )

مانع خارجی را حذف کنید (در رایانه های رومیزی واضح و آشکار است): هویه روشن-خاموش ، لامپ روشن –خاموش و…



6-8 راه حل بهم ریخته بودن کد اطلاعات چاپی مادر بورد LCD

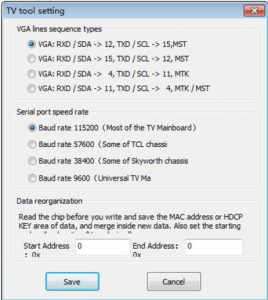

علت اصلی ،انتخاب سرعت اشتباه انتقال داده (baud) است. لطفا این 4 سرعت را امتحان کنید:
