دستورالعمل کاربرد عملکرد ISP  (آنلاین)

گام 1: VGA ISP کابل CRT را به پورت VGA ISP متصل و سر دیگر آن را به مادر برد وصل کنید







گام 2: ابتدا بر روی “Parameter Setting” کلیک کنید تا رابط کاربری نرم افزار نصب شود.





گام 3: پس از بالا آمدن ویندوز ، تنظیم کنید.

نوع کابل های VGA: کابل مادربوردهای مختلف ، متفاوت است. اگر نمی توانند آنلاین باشند، دسته کابلهای مختلفی انتخاب کنید و چندین بار تست کنید.

سرعت پورت سریال: این گزینه مربوط به تنظیمات سرعت انتقال داده (baud) است که در مادربوردهای مختلف ، متفاوت است. اگر پیام چاپی یک کد نامطلوب است، سعی کنید سرعت انتقال داده را تغییر دهید.

پس از تنظیم پارامتر ، Save را کلیک کنید.





گام 4: پس از تنظیم پارامتر ، “Serial Port”را کلیک کنید. سریال را باز کنید و مادربورد را در 2 ثانیه به برق متصل کنید.پیام چاپی در دیالوگ بعدی ظاهر خواهد شد.





نکته : اگر پیام چاپی ظاهر نشد، به سوالات زیر توجه کنید.

  • ابتدا “Serial Print” کلیک کنید و سپس مادربورد را روشن کنید؛
  • بعضی از مادربورد ها باید در هر دو حالت stand by و منبع اصلی ، تغذیه شوند؛
  • اگر کابل ها سالم نیستند ، لطفا در تنظیمات پارامتر آن را تغییر دهید و دوباره امتحان کنید؛
  • هنگامی که پورت سریال برخی از مادربوردها در HDMI و یا پورت یدکی است، باید HDMI و یا کابلها را متصل کرد یعنی اتصال کابل های GND ،SDA و SCL به GND ،SDA و SCL روی مادر بورد؛





  • پورت سریال برخی از مادربوردها باید در الگوی کارخانه باز شود.



خواندن برنامه های مادر برد TV

نقشه MST

چند مورد از بوردها :08-MS801505-MA200AA ،TCL MS801 سریع ،رایانه L46E5500A ،تراشه اصلی MSD6A801 و ذخیره ساز W25Q16 .

مسیر ISP وپورت سریال این ورژن ، یک پورت مشترک است. هر دو، 2 ست پورت دارند. کابل خطی 1 و 4 هر دو می توانند پیام های چاپی را دریافت کرده و برنامه MBOOT را به تنهایی نشان دهند. در اینجا ما کابل خطی 1 را استفاده می کنیم.

نحوه تهیه نسخه پشتیبان(backup) از برنامه :

” Save ” ” Read ” ” ISP automatic identification “

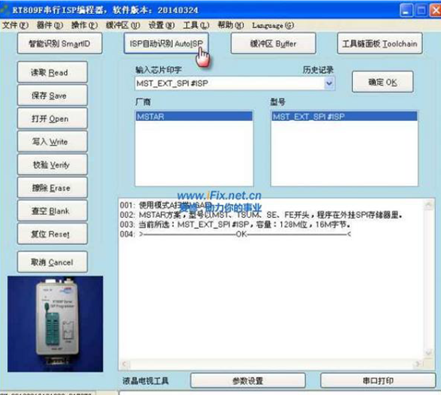

گام 1 : پورت VGA ISP باید به وسیله ی کابل VGA ،به درستی به بورد متصل شود. نرم افزار را باز کنید. ابتدا “Auto ISP Auto ISP” را کلیک کنید. سپس مادر بورد را شارژ کنید ( راه اندازی با هر دو منبع تغذیه stand by و اصلی).سپس به پیدا کردن نوع تراشه اصلی اشاره خواهد کرد.

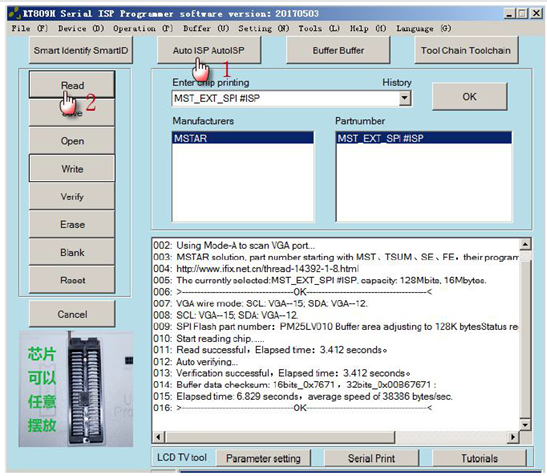

گام 2 : بر روی “Read” کلیک کنید. 809H ، یکبار به طور خودکار خواندن و بازبینی را انجام می دهد.(اگر بازبینی با مشکل مواجه شد ، در منوی “setting ” ، سرعت را پایین آورید تا دوباره بخواند)





گام 3 : فایل را پس از خواندن ذخیره کنید. تلاش کنید نام گذاری فایل با جزئیات کامل (شامل سازنده ، نام تجاری ،مدل ،نوع صفحه نمایش ، نوع تراشه اصلی و نوع مموری ) باشد.





نحوه نوشتن اطلاعات

“Write ” ” Open ” ” ISP automatic identification “

گام 1 : پورت VGA ISP باید به وسیله ی کابل VGA به درستی به بورد متصل شود. نرم افزار را باز کنید.ابتدا “Auto ISP Auto ISP” را کلیک کنید. سپس مادربورد را شارژ کنید (راه اندازی با هر دو منبع تغذیه stand by و اصلی).سپس به پیدا کردن نوع تراشه اصلی اشاره خواهد کرد.

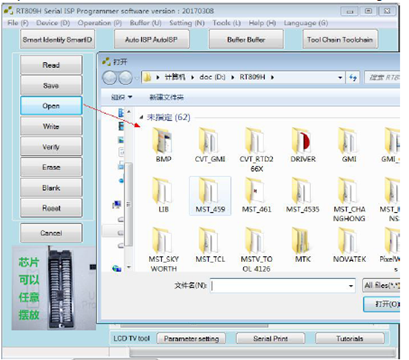

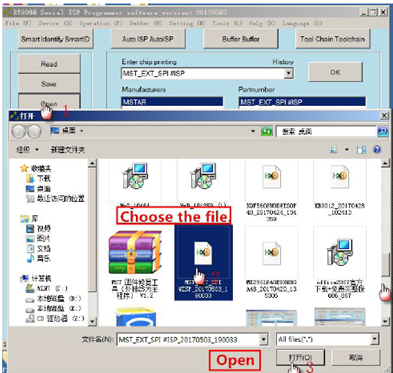

گام 2: فایل مورد نظر را انتخاب کنید.

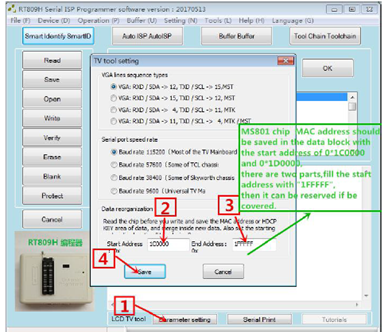

گام 3 : عملگر بازیابی را تنظیم کنید تا اطلاعاتی چون آدرس MAC اصلی را ذخیره کنید.

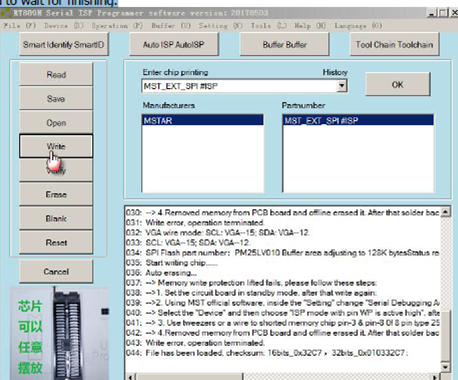

گام 4 :بر روی “Write”کلیک کنید.داده ها به طور خودکار باز ترکیب ، پاک ،نوشته و بازبینی می شود. شما فقط باید منتظر بمانید.





نحوه فلش کردن نقشه MTK

تراشه اصلی :MT8222

مموری :MX25L6405

نوع بورد :715G4089-M01-000-004L

نحوه تهیه نسخه پشتیبان (backup): تنظیم دستی کابل VGA انتخاب نوع تراشه خواندن ذخیره سازی







  • خواندن

گام 1 : پورت VGA ISP برنامه نویس را به وسیله کابل VGA به بورد متصل کرده و منبع تغذیه را روشن کنید.نرم افزار را باز کرده و مطابق تصویر زیر ، کابل VGA خطی را نصب کنید.





گام 2 : در قسمت “Enter Chip Printing” نرم افزار، نوع “MT822X_SPI#ISP ” را وارد کنید.





گام 3 : بر روی ایکون “Read ” کلیک کنید.

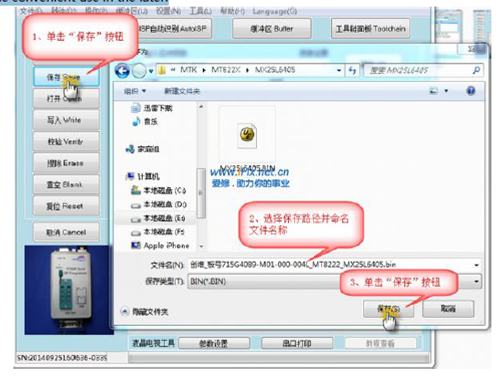

گام 4 : بر روی “Save ” کلیک کنید تا پس از اتمام خواندن ، فایل را ذخیره کند.تلاش کنید نام گذاری فایل ،برای استفاده راحت ،باجزئیات کامل (شامل سازنده ، شماره بورد ،نوع صفحه نمایش ، نوع تراشه اصلی و نوع مموری )باشد.





  • نوشتن

تنظیم دستی کابل VGA انتخاب نوع تراشه باز کردن فایل نوشتن

گام 1 : مشابه بالا

گام 2 : مشابه بالا

گام 3 : بر روی “Open” کلیک کنید و فایل مورد نظر را انتخاب کنید.







گام 4 : بر روی آیکون “Write ” کلیک کنید. عبارات مشابه تصویر زیر ، به این معنی می باشد که نوشتن تمام شده است.





خواندن RTD با Port VGA ISP

تراشه اصلی : RTD2674S

مموری :MX25L3205

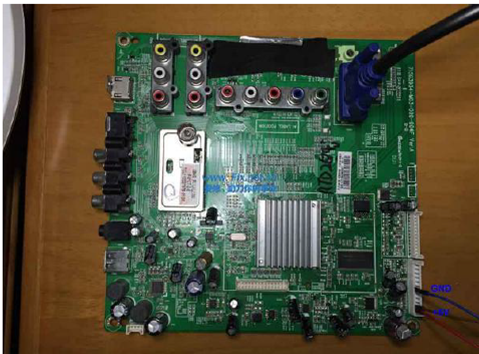

نوع بورد :715G3934-M03-000-004F





تهیه نسخه پشتیبان: تنظیم دستی کابل VGA انتخاب نوع تراشه خواندن نوشتن

  • خواندن

گام 1 : پورت VGA ISP برنامه نویس را به وسیله کابل VGA به بورد متصل کرده و منبع تغذیه را روشن کنید.نرم افزار را باز کرده و مطابق تصویر زیر ، کابل VGA را تنظیم کنید.





گام2:در قسمت”Enter Chip Printing” نرم افزار،”RTD_DRA GON_SPI #ISP ” را وارد کنید.







گام 3 : بر روی آیکون “Read” کلیک کنید و مطابق شکل زیر عمل نمائید.

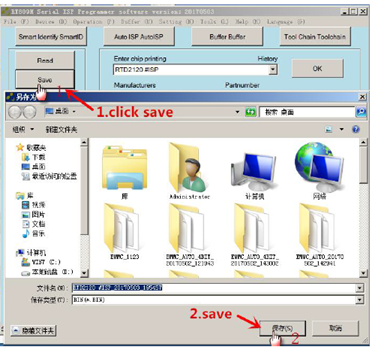

گام 4 : بر روی “Save ” کلیک کنید تا پس از اتمام خواندن ، فایل را ذخیره کند. تلاش کنید نام گذاری فایل ،برای استفاده راحت، باجزئیات کامل (شامل سازنده ، شماره بورد ،نوع صفحه نمایش ، نوع تراشه اصلی و نوع مموری )باشد.





  • نوشتن



تنظیم دستی کابل VGA انتخاب نوع تراشه باز کردن فایل نوشتن

گام 1 : مشابه بالا

گام 2 : مشابه بالا

گام 3 : بر روی “Open” کلیک کنید و فایل مورد نظر را انتخاب کنید.





گام 4 : بر روی آیکون “Write ” کلیک کنید. عبارات مشابه تصویر زیر ، به این معنی می باشد که نوشتن تمام شده است.





آموزش خواندن و نوشتن EMMC _ISP

مدل بورد :Sky worth coocaa8A13



گام 1 : ساده ترین راه برای جلوگیری از کار کردن تراشه اصلی ( منبع تغذیه ، زمان سنج و راه اندازی مجدد )، نوسانگر کریستالی است. دو پایه (کنار سیم پیچ پوشش دار)از نوسانگر کریستالی XOR2 از تراشه اصلی را به زمین متصل کنید.

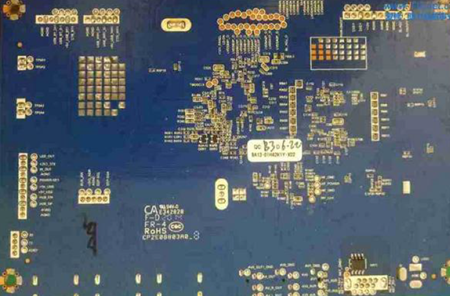

گام 2 : چند نقطه تست پین کلیدی DO ،CMD ،CLK وGND را پیدا کنید. حداقل چهار کابل و بهتر است کابل ها حدود 10cm باشند. این چهار پایه را از RT به برد وصل می کنیم







گام 3 : EMMC ، خودش منبع تغذیه بورد را استفاده می کند. بنابراین یک کابل کمتر برای تامین برق 12vبورد لازم است.

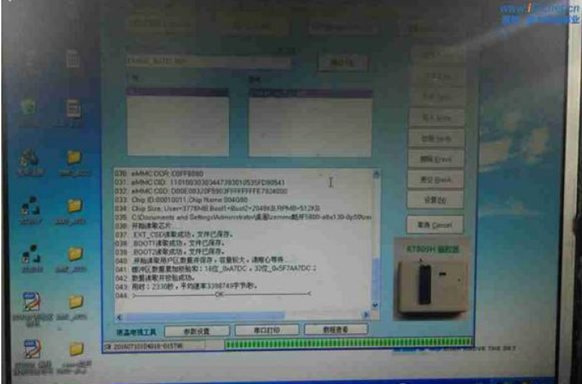

گام 4 : نرم افزار پروگرامر را باز کنید . گزینه EMMC_AUTO_ISP را انتخاب کرده و سپس “Read ” کلیک کنید.







روش های مختلف عبارتند از:

قطع منبع تغذیه ، اتصال دو پین از نوسانگر کریستالی تراشه اصلی به زمین ، اتصال برق به پین reset تا مجبور به بازنشانی(reset) شود.

ساده ترین راه، اتصال کوتاه دو پین از نوسانگر کریستالی تراشه اصلی به زمین است. منبع تغذیه اصلی را استفاده کنید.ولتاژ VCCIO مشابه منبع تغذیه EMMC میباشد، 4 کابل (CLK/CMD/DO/GND)برای نوشتن.



خواندن آنلاین سری IT85XX از تراشه EC لپ تاپ

دیاگرام کابل کشی (کابل و سوکت FPC تهیه کنید: سه نوع فاصله جداسازی 1mm ، 0/5mm و 0/8mm ،سوکت FPC دارای 32 پین است که پایین وصل شده است،کابل FPC ، 24 پین وبا راستای مشابه است.همچنین می توان کابل 32 پین را به 24 پین کاهش داد.)



دستورالعمل مهم

1-سیم اتصال زمین را فراموش نکنید. این سیم نمی تواند خیلی باریک باشد.

2- در تراشه IT8586/8587 ، اگر نمی تواند حالت ISP را وارد کند، پین شماره 100 از تراشه را به زمین متصل کنید

3-هنگام انتخاب نوع کابل و تنظیم آن ، نباید متصل شوید. فقط پس از اتمام تنظیمات متصل شده و “Read” یا “Write” را کلیک کنید.

4-هنگامی که برخی از بوردها نمی تواند متصل شود، لطفا خاموش و دوباره متصل نمائید.این نوع از تراشه با اتصال برق ، می کوشد تا سیگنال ISP ENTER را،دریافت کند.

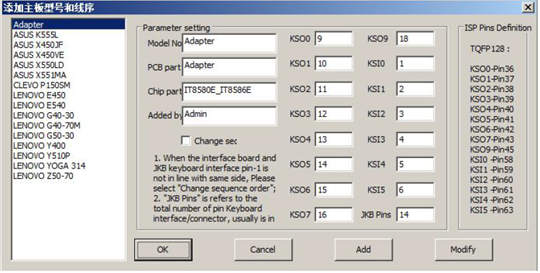

5-اگر هنوز هم نمی تواند متصل شود ،لطفا در قسمت در نرم افزار برنامه نویس کابل مورد نظرتان را جستجو کنید و اگر کابل وجود نداشت ، می توانید خودتان اضافه کنید.

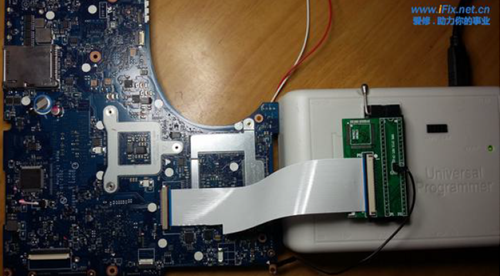

مادربورد لپ تاپ : Lenovo Y400 ، بورد LA8691P ، EC نوع IT8580

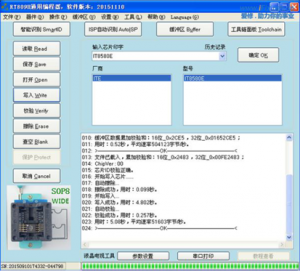

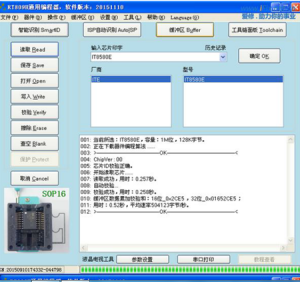

نحوه خواندن و نوشتن بقیه اقسام EC فوت پرینت TQFP18 BGA مانند IT8586E ، IT8586G ، IT8585E ،IT8587E و…
