ایجاد یک راهنمای تصویری جهت آموزش تعمیر لپتاپ
تهیه و تنظیم : گروه پشتیبانی اینفو پارسه
Website : www.infoparse.ir
E-mail : Tec@infoparse.ir
Tell : 021-88190514
برای ایجاد یک راهنمای خوب جهت  آموزش تعمیر لپتاپ نیاز به موارد زیر میباشد:
عکس با کیفیت خوب از تمامی مراحل کار*
توضیحات کامل در مورد هر مرحله آموزش تعمیر لپتاپ*
ویرایش عکس ها برای توضیحات در هر مرحله از کار*
عکس های گرفته شده باید تا حد امکان واضح بوده و بیننده بتواند عمق کار را مشاهده کند.عکس هایی که در آن دست ها و یا سایه فرد مانع از دیهده شدن کار میشود باعث بروز خطا و یا بی استفاده کردن آن آموزش خواهند شد.
نمونه ای از یک عکس با  زاویه ، کیفیت و عمق خوب
آموزش تعمیر لپتاپ 4
حال نوبت به توضیحات درباره عکس گرفته شده و آن مرحله از کاری که میکنید میرسد.
توضیحات باید تا حد امکان کوتاه ، مفید و غیر گیج کننده باشند.به طوری که خواننده در همان دوره اول خواندن بتواند با آن ارتباط برقرار کنید.
Image #2Image #3

مرحله ۱ :

  •   ۱ : پیچ مشخص شده با رنگ قرمز را باز کنید.
همچنین جهت آموزش تعمیر لپتاپ هر عکس باید کاملا گویا باشد. به طور مثال در عکس هایی که 10 پیچ در آن ها وجود دارد نمیتوانیم بگوییم پیچ سوم از بالا سمت راست را باز کنید. بلکه همانند عکس زیر دور پیچ دایره ای به رنگی دلخواه کشیده و در توضیحات آن مینویسیم به طور مثال : پیچ ها آبی رنگ را باز کنید
Image #2Image #3

مرحله ۴ :

  •  ۱ : زبانک هارد را بگیرید و آن را در بیاورید
  • ۲ : پیچ های مشخص شده با رنگ نارنجی را باز کنید
یک راهنمای کامل برای آموزش

************************************

آموزش – تعویض هارد لپتاپ Dell Inspiron 14z
Image #2Image #3

مرحله ۱ :

  •   ۱ : پیچ مشخص شده با رنگ قرمز را باز کنید
Image #1Image #2Image #3

مرحله ۲ :

  •  با استفاده از یک کاردک سر پهن طبق شکل پانل پشتی را جدا نمایید
Image #1Image #2Image #3

مرحله ۳ :

  •  ۱ : چهار پیچ نشان داده شده در تصویر شماره ۱ را باز نمایید
آموزش تعمیر لپتاپ 5آموزش تعمیر لپتاپ 2Image #3

مرحله ۴ :

  •  ۱ : زبانک هارد را بگیرید و آن را در بیاورید
  • ۲ : پیچ های مشخص شده با رنگ نارنجی را باز کنید
آموزش تعمیر لپتاپ 1

مرحله ۵ :

  •  ۱ : حال لپتاپ شما آماده ی جایگزاری هارد جدید میباشد

متخصص گرامی :

شما میتوانید از طریق ایمیل و با توجه به فرمت راهنما که شامل ترکیب عکس و توضیح متنی می باشد ، تجارب ارزشمند خود را با دیگران به اشتراک بگذارید .

مطالب به اشتراک گذاشته شده با نام شما در وب سایت قرار خواهد گرفت.

گروه پارسه ، سپاس گزار از حسن نیت و همکاری ارزشمندتان است .



 آموزش ایجاد یک راهنمای جدید

ایمیل جهت ارسال آموزش ایجاد شده توسط شما :

Tec@Infoparse.ir

تبدیل هارد اینترنال به اکسترنال

سوال : آیا میتوانم هارد درایو اینترنال Seagate خود را تبدیل به یک درایو خارجی کنم؟ تبدیل هارد اینترنال به اکسترنال جواب : شاید تاکنون برای شما اتفاق افتاده باشد که کامپیوتر خود را ارتقا داده و یا با خریدن یک مدل جدیدتر شروع به فروختن اجزای قدیمی آن کرده باشید. یکی از اجزایی که این روزها قیمت آن سر به فلک کشیده یا همون جناب هارد اینترنال از جمله مواردی است که معامله آن بیشتر به چشم می خورد. اما چه خوب است که اگر یک هارد اینترنال مثلا ۴۰ گیگی دارید به جای فروختن و یا کنار گذاشتن اقدام به تبدیل آن به یک هارد اکسترنال قابل جا به جایی کنید. این هارد در آینده می تواند به جا به جایی داده های حجیم تر از ظرفیت USB ها به کار شما بیاید. در این آموزش قصد داریم که بررسی کنیم که بهترین روش برای کار کشیدن از یک هارد داخلی به جای هارد خارجی چگونه است.

روش های تبدیل هارد اینترنال به اکسترنال:

اولین روش : استفاده از قاب یا نگه دارنده هارد های خارجی – enclosure

یک روش برای تبدیل هارد اینترنال به اکسترنال استفاده از قاب هاردهای اکسترنال است. این قاب ها نقش یک مبدل را بازی می کنند و هارد های قدیمی داخلی (internal) شما را به هارد های خارجی (external) که قابلیت وصل شدن به کمک USB را دارند تبدیل می کنند. قابل ذکر است که در هنگام انتخاب قاب باید به این نکته توجه داشت که برخی از این قاب ها مخصوص هارد های SATA و برخی دیگر مخصوص هارد های IDE می باشند.همچنین این نوع قاب ها در ابعاد کوچک برای هارد های ۲٫۵ اینچی نیز وجود دارد. (هارد های لپ تاپ)

روش دوم : استفاده از مبدل شرکت Thermaltake

روش دیگر برای تبدیل هارد اینترنال به اکسترنال این است که از یک مبدل استفاده نمایید. شما می توانید هارد های ۲٫۵ و ۳٫۵ اینچی را در داخل این مبدل قرار دهید و از طریق USB هارد را به کامپیوتر متصل کنید. این مبدل از سرعت بسیار بالایی در انتقال اطلاعات برخوردار می باشد ولی یک نقطه ضعف بزرگ دارد و آن اینکه فقط هارد های SATA را پشتیبانی می کند و هارد های IDE را پشتیبانی نمی کند.

جدیدترین اخبار شرکت انفورماتیک پارسه را از طریق صفحات مجازی دنبال نمایید:
ورود به کانال تلگرام  ورود به کانال آپارات انفورماتیک پارسه ورود به صفحه Twitter انفورماتیک پارسه ورود به صفحه فیس بوک انفورماتیک پارسه ورود به صفحه Delicious انفورماتیک پارسه ورود به صفحه اینستاگرام انفورماتیک پارسه ورود به صفحه google plus انفورماتیک پارسه ورود به صفحه stumbleupon انفورماتیک پارسه   اگر این مقاله برای شما مفید بوده است، لطفأ ما را در گوگل محبوب نمایید.

پاک کردن کامل اطلاعات هارد

  پاک کردن کامل اطلاعات هارد 1 پاک کردن کامل اطلاعات هارد 2                   سوال : با سلام چگونه میتوانم اطلاعات خود را از هارد پاک کنم؟میخواهم تمامی اطلاعات کاملا از بین برود. آیا بهتر نیست تمام هارد را تکه تکه کنم؟ !!! پاک کردن کامل اطلاعات هارد جواب :

پاک کردن حرفه ای اطلاعات


زمانی که هارد دیسکی خراب و از رده خارج می شود، معمولاً مقدار بسیار زیادی اطلاعات مهم در آنها وجود دارد. همچنین در هارد دیسکهایی که در حال کار هستند لازم است که بعضی اوقات اطلاعاتی از روی آنها برای همیشه برداشته شوند و از بین بروند. بنابراین لازم است که بدانید چگونه می توان اطلاعات حساس و مهم را، چه از روی هاردهای در حال کار و چه خراب و از کار افتاده، پاک کرده و از میان برد. اطلاعاتی وجود دارند که یا برای بار اول نوشته شده و در کامپیوتر وارد شده اند و یا دسترسی مجدد به آنها امری بسیار مشکل و دشوار است. Office، فایلهای موقت را ایجاد می کند، Backup ها شامل کپی ها هستند و Paging File، فایلهای ناتمام و حتی فایلهای رمز دار و کد بندی شده را به صورت واضح و آشکار بر روی هارد ذخیره و ضبط می کند. اطلاعات مالیاتی، کلمه های عبور، اطلاعات مربوط به شرکتها و اطلاعات شخصی هنگام فروش هارد، تعمیر کامپیوتر یا حملات جاسوسی (هکرها) در دسترس افراد بیگانه قرار می گیرند. اگر شما هارد خود را به منظور تعمیر به دست افراد متخصص می سپارید، از حفظ اطلاعات خود اطمینان حاصل کنید. البته از جمله وظایف شخص یا شرکت خدماتی این است که به تمام قوانین حفاظت اطلاعات عمل کند، بخصوص اطلاعاتی که بر روی ابزار ذخیره اطلاعات قرار دارد، به قصد یا منظور دیگری استفاده نکند.

برای پاک کردن کامل اطلاعات هارد 4 روش و شیوه وجود دارد:

1- پاک کردن (delete) 2- فرمت کردن (format) 3- جایگزین کردن (overright) 4- نابودی کامل ابزار ذخیره اطلاعات برای پاک کردن کامل اطلاعات هارد میتوان از هریک از 4 روش بالا استفاده نمود. اما درجه اطمینان هر یک از این 4 شیوه به طور قابل توجهی متغیر است. اگر قصد انتقال اطلاعات خود را بر روی دیسکت دارید، بهتر است که از دیسکت های نو و کار نکرده استفاده کنید. چنانچه این امر میسر نباشد، قبل از ذخیره اطلاعات، دیسکت را به طور کامل فرمت کنید (Full Format) و از فرمت سریع (Quick Format) استفاده نکنید.

پاک کردن و فرمت کردن (Delete & Format)

یکی از روش های پاک کردن کامل اطلاعات هارد استفاده از Delete & Format است. دستورات پاک کردن (Delete) و Quick Format و همچنین انتقال به قسمت بازیابی اطلاعات (Recycle Bin) اطلاعات را کاملاً از روی هارد پاک نمی کنند، بلکه فقط محل رجــــــوع به آن فایل را در فهرست (Directory) آن ابــــزار ذخـــــیره اطــــلاعات، یعــــــنی (FAT (File Allocation Table پاک می کند. پس از آن این فایل قابل دسترس بوده و می تواند دوباره فراخوانی شده و مورد استفاده قرار بگیرد. در واقع در سیستم عامل Dos با دستور: Format a: /u، فرمان unformat غیر فعال می شود، ولی با این حال ابزار بازیابی مجدد تحت تـــاثیر این دســـتور قرار نـــمی گیرد. هنگـــام فرمت کردن، مجموعه ای از FAT پاک می شود که اطلاعات آن بعداً هم قابل دسترس است. حتی با خود Low-Level-Format ولی با صرف هزینه قسمت بزرگی از اطلاعات قابل دسترسی است. فایلهای پاک شده زمانی از بین می روند که فایلهای جدیدی با همان نام بر روی آنها مجدداً ضبط شوند و جایگزین گردند. با این حال این مطلب به مدت زمان طولانی نیاز دارد، چرا که اگر اطلاعات جدید بر روی یک Cluster به طور کامل بتواند قرار گیرد، اطلاعات فایل پاک شده در مابقی محدوده Cluster ها قابل دسترسی است. برای اینکه بتوان فایلهای موقت را فوراً پاک کرد، توصیه می شود که یک دیسک RAM-Disk)RAM) را در دستگاه قرار دهید و دایرکتوری های برنامه های کاربردی را بر روی درایو مجازی قرار دهید. نرم افزار RAM-Disk را شما می توانید از سایت cenatek ،superspeed یا simtel دریافت کنید. همچنین بقایای اطلاعات، بدون پاک کردن بر روی هارد قرار دارد. برنامه های کاربردی برای کار کردن، فایلهای موقت را ایجاد می کنند که این فایلها پس از ذخیره سازی در واقع به عنوان فایل پاک می شوند، با این حال این اطلاعات باز هم وجود دارند. شرکت Microsoft در مرجع فنی ویندوز XP هشدار می دهد که برای فایلهای کد بندی شده و رمز دار، اطلاعات شفاف در Paging File وجود دارد. در این حالت اگر فردی که قصد دستیابی به اطلاعات شما را دارد، سیستم را با یک سیستم عامل دیگر استارت و راه اندازی کند و Paging File را باز کند، می تواند اطلاعات را بازبینی کرده و بخواند. ایــــــن Paging File را مــی تــــوان در نســــخه حرفـــه ای ویندوز XP Professional)XP) در هنگام عمل Shut Down با کمک خط مشی های گروهی پاک نمود. برای این کار قسمت Start/Run را فعال نمایید و دستور زیر را در آن وارد کنید: gpedit,msc سپس از مسیر: Computer configuration/windows settings/local guidelines/security settings بر روی کلید Shut Down دو بار کلیک کنید: Paging File حافظه RAM مجازی را پاک کنید. سپس روی Active و بعد روی ok کلیک کنید.

عمل جایگزین (Overright) برای پاک کردن کامل اطلاعات هارد

بالاترین نوع حفاظت نرم افزاری را عمل Overright انجام می دهد. حتی به همراه برنامه هایی چون Eraser و Wiper، تعداد ابزار پاک کردن به سختی به 20 نوع می رسد. همچنین برنامه PGP که برنامه ای برای رمزگذاری فایلها می باشد دارای مدول(module) پاک کردن، برای پاک کردن فضای خالی حافظه RAM می باشد. شما میتوانید برای پاک کردن کامل اطلاعات هارد ، از این برنامه ها کمک بگیرید. توجه: شما این برنامه ها را به مسئولیت خود به کار برده و استفاده می کنید. پس از عمل پاک کردن، موفقیت این برنامه را با ابزار undelete کنترل کنید. به این ترتیب فایلی را که پاک کرده اید Undelete کنید و ببینید که آیا دوباره بازیافت می شود یا نه. همچنین توجه و دقت کنید که اطلاعات پاک شده دیگر غیر قابل برگشت و از دست رفته خواهند بود، بنابراین قبل از پاک کردن اطمینان حاصل کنید که آیا این همان فایلی است که شما می خواهید پاک کنید. ابزار پاک کردن در 2 حالت استفاده می شوند:

• نو کردن کل هارد برای پاک کردن کامل اطلاعات هارد:

اگر هاردی می بایست از رده خارج شود، یا فروخته شود، باید به پاک کردن کامل اطلاعات هارد بپردازید. متخصصان، این مرحله را که هارد به وضعیت خام خود هنگام تولید در کارخانه بر می گردد Sanitizing می گویند.

• پاک کردن فایلها در هنگام کار با هارد:

کسی که همیشه این احتمال را می دهد که ممکن است شخصی مخفیانه به فایلهایش دستیابی پیدا کند، می بایست فایلهای خود را به صورت کنترل شده نگهداری و محافظت نماید و کپی هایی را که نمی خواهد، بلافاصله از بین ببرد. از این دست می توان به فایلهای موقت، باز مانده های فایل در paging file و بایتهایی از cluster ها که به طور کامل پر نشده اند اشاره کرد که باید پاک شوند. ابزارهایی که فضای آزاد هارد را پاک می کنند، انجام دادن این عمل را تضمین می کنند. با عمل ذخیره سازی مجدد (overright) ساده، اطلاعات شما هنوز از لحاظ امنیتی پاک نشده است. علت این امر در فیزیک عمل ذخیره سازی است. هارد دیسک ها، صفحات ضبط مغناطیسی هستند که از تعداد زیادی صفحات مغناطیسی به همراه یک هد ضبط و خواندن تشکیل شده اند که در یک محفظه و قاب خالی از هوا و خلاء قرار دارند. هد ضبط و خواندن، اطلاعات را با یک محیط مغناطیسی قابل پلاریزه بر روی این صفحات می نگارد. اطلاعات در مسیرهایی از قبل مشخص شده و ثابت ثبت می شوند. هنگام خواندن، این مسیرها بر روی هارد برقی القاء می کنند که دوباره به 1 و 0 تبدیل می شود که از همین صفر و یک ها اطلاعات، فراخوانی و تبدیل می شوند. با هر بار عمل ضبط و نوشتن، از این مسیر به طور دقیق استفاده نمی شود. در حاشیه، محل های باریکی قرار دارند که حاوی اطلاعات پاک شده احتمالی هستند. به همین خاطر متخصصان توصیه می کنند که برای ذخیره سازی مجدد از سمبل های یک جور و یکسان (فقط صفر یا فقط یک) استفاده نشود، بلکه از نمونه (sample) استفاده کرد. در یک عبور دوباره یک نمونه مکمل متصل می شود که شامل صفری است که قبلاً صفری دیگر در آنجا قرار داشته است و بر عکس تا اینکه حتی الامکان هر بیتی یک بار تغییر پیدا کند. پیتر گوتمان در مقاله ای به نام، Secure Deletion of Data From Magnetic and Sold-State Memory روشی را بیان می کند که در آن اطلاعات در 27 شکل مختلف، ذخیره سازی مجدد (overright) می شوند. این روش بین متخصصان به عنوان مطمئن ترین روش پاک کردن فایل شناخته شده است. وزارت دفـــاع آمـــریــــکا (DOD) و اداره امنـــــیت در فن آوری اطلاعات (BSI)، از 2 روشی که خود ایجاد کرده اند استفاده می کنند: روش اول اینکه بر روی فایل، 3 بار ضبط مجدد کرده و روش دوم اینکه بر روی فایل، 7 بار ضبط مجدد می کنند. BSI روش 7 بار ضبط مجدد را نیز توصیه می کند. دو روش اخیر از لحاظ ضریب اطمینان از اعتبار ویژه ای برخوردارند؛ حداقل برای بازسازی مجدد اطلاعات توسط ابزارهای نرم افزاری. حفظ امنیت اطلاعات در برابر وسایل اندازه گیری که قادر به بازخوانی اطلاعات هستند، فقط با روش گوتمان امکان پذیر است. برای اغلب حالتها روشهای DOD و BSI کافی است، چرا که ضبط مجدد احتیاج به زمان دارد. همچینن عمل خواندن هارد دیسک ها با کمک دستگاههای اندازه گیری، این مطلب به خصوص در مورد اطلاعات مهم یا موارد حقوقی بسیار ارزشمند است. در اتاقهای خالی از هوا (خلاء)، هارد دیسک ها بـــــه این منـــــــظور بــــاز می شوند و با میکروسکوپ نیروی مغناطیسی Magnetic Force Microscope) MFM) و Scanning Tunneling Microscope) STM) مورد آزمایش و بازبینی قرار می گیرند. MFM اثرات متغیر مغناطیسی بین یک نوک (سر یا هد) مغناطیسی و سطح رویی را ثبت می کند و مقدار عمل پلاریزه را در محدوده های کناری مسیرها مشخص می کند.

عمل مغناطیسی کردن برای پاک کردن کامل اطلاعات هارد

یکی از راه های پاک کردن کامل اطلاعات هارد ، از بین بردن هارد است. چنانچه هارد دیسک خراب باشد و امکان تعمیر آن وجود نداشته باشد، توصیه می شود که آن را به طور کامل و فیزیکی از بین برد. زیرا برنامه های نرم افزاری دیگر قادر به دسترسی به هارد و محتــــویـــات آن نیـــــستند. شرکـــت Ibas بــــــرای این مــنظور دستگاه Degausser) DG-01)را ارائه می کند. این دستگاه دارای مغنـــاطیسی اســــــــــت که قــــدرت مغــــناطیسی مــــعادل 8/0 تسلا (Tesla) دارد که این قدرت حتی از هارد دیسک های مدرنی که در مقابل مغناطیس حفاظت شده اند می تواند عبور کند. هاردهایی که با این Degausser پاک شده اند دیگر غیر قابل استفاده خوانده بود، زیرا اطلاعات هدایتی هد خوانده نیز به واسطه میدان قوی (مغناطیسی) پاک می شوند. این روش فقط برای پالایش و پاکسازی نهایی هارد مناسب می باشد.
جدیدترین اخبار شرکت انفورماتیک پارسه را از طریق صفحات مجازی دنبال نمایید:
ورود به کانال تلگرام  ورود به کانال آپارات انفورماتیک پارسه ورود به صفحه Twitter انفورماتیک پارسه ورود به صفحه فیس بوک انفورماتیک پارسه ورود به صفحه Delicious انفورماتیک پارسه ورود به صفحه اینستاگرام انفورماتیک پارسه ورود به صفحه google plus انفورماتیک پارسه ورود به صفحه stumbleupon انفورماتیک پارسه   اگر این مقاله برای شما مفید بوده است، لطفأ ما را در گوگل محبوب نمایید.

سوال 1 : – چرا نمتوانم فایل های خارجی را به پس از نصب هارد به مک به هاردم اضافه کنم ؟ * با سلام. من هارد دیسک جدید Seagate FreeAgent 500 GB را به مک خود وصل کرده ام.اما نمیتوانم  پس از نصب هارد فایلی در آن جاگذاری کنم.آیا باید هارد را قبل از وصل کردن فرمت کنم ؟ نصب هارد               جواب : * هارد های سیگیت در اصل از ابتدا پارتیشن بندی شده برای دستگاه های ویندوزی است.پس بله شما باید در ابتدا هارد را فرمت کرده و به فرمت مورد نیاز مکینتاش (Mac OS Extended (Journal تبدیل کنید. (Mac OS Extended (Journal اگر قصد دارید، تنها از مکینتاش استفاده کنید، این فرمت به خاطر پشتیبانی از ویژگی مختلف مانند تعیین نسخه و امکان استفاده از Bootable Drive های مک، مناسب ترین انتخاب است. فایل های یک درایو با فرمت Mac OS Extended، در رایانه های ویندوزی قابل خواندن هستند اما کاربر از طریق ویندوز قادر به نوشتن اطلاعات بر روی این درایو نیست. (MS-DOS (FAT این فرمت که با نام FAT32 نیز شناخته می شود، به کاربر امکان می دهد که با نصب هارد اکسترنال خود، بدون هیچ محدودیتی در مکینتاش و ویندوز استفاده کند. یکی از ویژگی های فوق العاده این فرمت، شناسایی آن توسط اغلب تجهیزات الکترونیکی مانند کنسول های بازی و تلویزیون های هوشمند است. تنها مشکل فرمت FAT32، عدم پشتیبانی از فضا های ذخیره سازی بیشتر از ۴ گیگابایت است. به عبارت دیگر، اگر قصد دارید فایل هایی بزرگ تر از این میزان را جابه جا کنید، قادر به استفاده از این فرمت نخواهید بود. ExFAT فرمت ExFAT احتمالاً بهترین گزینه پیش روی شما است. ExFAT، کاملاً شبیه به FAT32 است, با این تفاوت که از فضاهای ذخیره سازی بیش از ۴ گیگا بایت هم پشتیبانی کرده و اجازه جابه جایی فایل ها بین سیستم عامل های مختلف را به کاربر می دهد. اما از آنجا که ExFAT، فرمت جدیدی محسوب می شود، فعلاً توسط دستگاه های الکترونیکی مثل کنسول های بازی، تلویزیون های هوشمند و… پشتیبانی نمی شود.

جدیدترین اخبار شرکت انفورماتیک پارسه را از طریق صفحات مجازی دنبال نمایید:
ورود به کانال تلگرام  ورود به کانال آپارات انفورماتیک پارسه ورود به صفحه Twitter انفورماتیک پارسه ورود به صفحه فیس بوک انفورماتیک پارسه ورود به صفحه Delicious انفورماتیک پارسه ورود به صفحه اینستاگرام انفورماتیک پارسه ورود به صفحه google plus انفورماتیک پارسه ورود به صفحه stumbleupon انفورماتیک پارسه   اگر این مقاله برای شما مفید بوده است، لطفأ ما را در گوگل محبوب نمایید.

دیسک سخت

دیسک سخت 6

دیسک سخت چیست:

(به انگلیسی: Hard Disk) یکی از قطعات رایانه است. دیسک سخت وسیله‌ای است با یک یا چند صفحه انعطاف‌پذیر که سطح آن‌ها با موادی پوشش داده شده که بتوان داده‌ها را به طورمغناطیسی بر روی آن‌ها ضبط نمود. این وسیله علاوه بر صفحه‌های مذکور حاوی هدهای خواندن/نوشتن، سازوکارتعیین محل هد، وموتوری است که در محفظه‌ای جای داده می‌شود تا از آلودگی‌های خارجی در امان باشد. این محیط محافظت شده به هدها امکان می‌دهد تا به اندازهٔ ۱۰ تا ۲۵ میلیونیم اینچ از سطح صفحه‌ای که عموماً ۳۶۰۰ تا ۲۷۰۰ دور در دقیقه می‌زند فاصله داشته باشد بنایراین حجم داده‌های قابل ذخیره‌سازی وسرعت دستیابی به آنها نسبت به فلاپی‌دیسک‌ها بسیار بیشتر است. در دیسکهای سخت جدید که به آنها دوربالا نیز گفته می‌شود، سرعت چرخش دیسک به ۱۰۰۰۰ دور در دقیقه می‌رسد. ظرفیت دیسک‌های سخت به مراتب از فلاپی دیسک‌ها بیشتر بوده و هر روز به ظرفیت آنها افزوده می‌شود به عنوان مثال امروزه ظرفیت متوسط دیسک‌های سخت در حدود ۲ ترابایتاست. در دیسک‌های سخت چند صفحه دیسک جای داده می‌شود تا دیسک گردان بتواتند به بیش از یک صفحه دستیابی داشته باشد.

تاریخچه دیسک سخت

سالها پیش دیسکهای سخت بسیار بزرگ و سنگین بودند و برای محیطهای حفاظت شده مانند مرکز اطلاعات یا اداره‌های بزرگ، بسیار مناسبتر از محیطهای صنعتی (به دلیل ظرافت و میزان دقت) و اداره‌های کوچک و خانه‌ها (به دلیل اندازه و توان مصرفی بالای آنها) بودند. پیش از اوایل سال ۱۹۸۰ بیشتر دیسکهای سخت صفحات ۸ اینچی(۲۰ سانتی‌متری) یا ۱۴ اینچی (۳۵ سانتی‌متری) داشتند که شامل تجهیزات مدارات متحرک با سطح ساختمانی زیاد بودند (به خصوص دیسکهای بزرگ تجهیزات متحرک که گاهی به نام ماشینهای عیب یاب عنوان می‌شوند.). و در موارد بسیاری به جریان بالا یا حتی توان سه فاز نیاز دارند. آنهم به دلیل وجود موتورهای بزرگی که در ساختار آنها به کار رفته بود. به همین دلیل، دیسکهای سخت به طور رایج تا سال ۱۹۸۰ برای میکرو کامپیوترها مورد استفاده قرار نگرفت. بعد از ۱۹۸۰ شرکت سی گیت تکنولوژی نوع ST-۵۰۶ را ساخت که اولین دیسک سخت ۵٫۲۵ اینچی با ظرفیت ۵ مگا بایت بود. در حقیقت در پیکر بندی کارخانه‌ای (کامپیوترهای شخصی شرکتIBM) با دیسکهای سخت تجهیز نشده بود. بیشتر دیسکهای سخت میکرو کامپیوترها در اوایل سال ۱۹۸۰ تحت نام کارخانه سازنده اشان به فروش نمی‌رفتند مگر توسط شرکتOEMs آنهم به عنوان یک بخش از دستگاه‌های جانبی بزرگ (مانند Corves Disk System و Apple Profile. کامپیوترهای نوع XTشرکت IBM شامل دیسک سخت داخلی بودند. و این روند شروعی به سمت خرید دیسکهای خام شد که به طور مستقیم و بی واسطه به سیستم وصل می‌شدند. تولید کنندگان دیسکهای سخت شروع به بازار یابی برای مصرف کنندگان، همانند شرکت OEMs نمودند و در اواسط ۱۹۹۰، دیسکهای سخت در هر مغازه جزئی فروشی نیز یافت می‌شد. زمانیکه دیسکهای داخلی یکی از گزینه‌های انتخاب کامپیوترهای شخصی شدند، دیسکهای خارجی همچنان در اپل مکینتاش و دیگر تولید کنندگان مورد استفاده بود. اولین اپل مکینتاش بین سالهای ۱۹۸۴ و ۱۹۸۶ ساخته شد که یک ساختمان کاملاً بسته داشتند و هیچ دیسک سخت داخلی و یا خارجی دیگر را پوشش نمی‌داد. در سال ۱۹۸۶ اپل یک پورت واسط سیستم ریزکامپیوتر (به انگلیسی:SCSI) در پشت قطعه مزبور افزود که ارتباطات خارجی را امکان‌پذیر می‌نمود. درایوهایی که شامل SCSIهای خارجی بودند در میکرو کامپیوترهای قدیمی نیز بسیار مورد استفاده قرار می‌گرفتند مانند سری اپل ۲ که به طور وسیعی در سرویسها مورد استفاده بودند.(کاربردی که همچنان نیز مورد توجه‌است). در اواخر ۱۹۹۰ پورتهای خروجی با سرعت بالا مانند یواس‌بی و فایروایر باعث شدند سیستم‌هایی با دسکهای خارجی در انواع کامپیوترهای شخصی بیشتر مورد توجه قرار گیرند به خصوص برای استفاده کنندگان از لپ تاپها، کاربرهایی که از سیستم‌عامل لینوکس استفاده می‌کنند و همچنین کاربرهایی که می‌خواهند مقدار زیادی اطلاعات را بین دو یا چند منطقه مبادله کنند. بیشتر تولید کنندگان دیسکهای سخت امروزه دیسکها خود را با پورتهای خروجی دار می‌سازند.

فناوری ساخت دیسک سخت

Hard drive-en.svg
یک دیسک سخت اطلاعات را روی یک یا چند دیسکت مدور تخت که صفحه نامیده می‌شوند ذخیره می‌کند. صفحات بر روی یک محور استوار می‌شوند در حالیکه در بین هر صفحه یک جدا کننده یا اسپیسر و در انتهای پایینی آن محور موتور قرار دارد. برای خواندن و نوشتن بر روی سطح صفحات، درایو از یک قطعه کوچک الکترومغناطیسی استفاده می‌کند که یک سر این قطعه در انتهای بازوی محرک واقع شده‌است و هر سر آن روی سطح صفحه می‌باشد. صفحات با سرعت بسیار بالایی در حال چرخش هستند تا به نوک‌های بازوی محرک اجازهٔ حرکت سریع را بدهند. در مقابل نوک دیگر بازوی محرک مرکز چرخش بازوست و در قسمت انتهایی آن یک پیچک صدا وجود دارد که سر بازو را حرکت می‌دهد. بالا و پایین هر پیچک صدا (پیچ تنظیم) یک آهنربای زمین شده قرار دارد که این عمل باعث می‌شود سر بازو به قسمت مرکزی و یا به سمت نوار کناری دیسک به صورت شعاعی حرکت کند. قسمت کنترل کننده دیسک از یک مبدل آنالوگ به دیجیتال برای کنترل جریان الکتریکی استفاده می‌کند که از طریق ییچ تنظیم که در بازوی محرک قرار دارد این عمل صورت می‌گیرد.پیچ تنظیم به صورت یک آهنربای مغناطیسی عمل می‌کند و یک میدان مغناطیسی تولید می‌کند که این میدان متقابلاً بر میدان مغناطیسی ایجاد شده توسط مغناطیس کننده‌های موجود در بالا و پایین پیچ تنظیم تاثیر می‌گذارد و این فرایند باعث می‌شود تا پیچ تنظیم بتواند بازوی محرک و در نتیجه نوک دیگر متصل به بازوی محرک را به حرکت در آورد. بنابر این اگر پیچ تنظیم از یک انتها به سمت جلو فشرده شود، قطعه از سمت بالایی به سمت مرکز دیسک و اگر از انتهای دیگر فشرده شود، قطعه از قسمت بالایی به سمت لبه‌های دیسک حرکت می‌کند. مبدل دیجیتال به آنالوگ باعث می‌شود که کنترل کننده‌های دیسک در یک مرحله بسیار کوچک و مستقیماً به سمت سرها حرکت کنند. صفحات از مواد غیر مغناطیسی مثل آلومینیوم و شیشه ساخته شده‌اند و با یک لایه بسیار نازک مغناطیسی پوشانده شده‌اند. دیسکهای قدیمی ازاکسید آهن۳ به عنوان ماده مغناطیس کننده استفاده شده در حالیکه در دیسکهای امروزی از آلیاژهای کبالت استفاده می‌شود.
دیسک سخت 2
قسمت درونی یک دیسک سخت همراه با صفحات و محور چرخاننده موتوری با توپی متحرک. سمت چپ قسمت مرکزی بازوی محرک (نوک خواندن و نوشتن) قرار گرفته. نوک قرمز و سفید آن در قسمت انتهاِیی بازو قرار دارد. سر لغزنده آن نیز درست پشت نوک آن یعنی در سطح پایینی بازو قرار گرفته. سیمهای نارنجی رنگ کنار بازو نوک بازو را به قسمت کنترل مرتبط می‌کنند. نقطه مرکزی (محور) شامل یک پیچ مدور می‌باشد که قبل از صفحه فلزی قرار گرفته. صفحه فلزی نیم دایره‌ای در قسمت بالایی در گوشه سمت چپ قرار گرفته که در واقع یک آهنربای دایم جهت حرکت بازوست. پیچ تنظیم در قسمت پایینی قرار گرفته که شامل یک آهنربای ثانویه در قسمت زیر آن می‌باشد. فیلتر هوا در داخل محفظه پلاستیکی در سمت چپ پایطن آن قرار گرفته.
سطح مغناطیسی هر یک از صفحات به تعداد زیادی نواحی مغناطیسی با اندازه میکرومتری تقسیم شده‌اند. که هر یک از آنها برای کد گذاری یک واحد دودویی منفرد شامل اطلاعات استفاده می‌شود. در هارد درایوهای امروزی هر یک از این نواحی مغناطیسی ترکیبی از چند صد ذره مغناطیسی می‌باشند. هر قسمت مغناطیسی به صورت یک دو قطبی مغناطیسی می‌باشد که یک میدان مغناطیسی متمرکز در اطراف خود ایجاد می‌کنندکه این میدان نوک نوشتاری سطح مغناطیسی را با ایجاد یک میدان مغناطیسی قوی در اطراف آن مغناطیس می‌کند. دیسکهای سخت امروزی از یک بوبین (القاگر) برای خواندن اطلاعات آنهم از طریق ایجاد میدان مغناطیسی توسطآهنربای الکتریکی استفاده می‌کنند. نسخه‌های اخیر شامل نوکهای القایی، نوکهای نوار مغناطیسی (MIG) و با نوکهای غشای نازک می‌باشند. نوکهای تولید شده امروزی المانهای نوشتن و خواندن جدا از هم هستند اما هر کدام در مجاورت یکدیگرند و تنها سهم کوچکی از بازوی محرک راتشکیل می‌دهند. المان خواندنی معمولاً از نوع مقاومت مغناطیسی است در حالیکه المان نوستنی از نوع غشای نازک القایی است.[۱].

گردوغبار و دیسک سخت:

ساختار دیسکهای سخت طوری محکم به هم بسته شده که از ورود گرد و خاک و دیگر منابع آلودگی به داخل آن جلوگیری کند. در واقع این ذرات مزاحم عملکرد صحیح دیسکهای سخت هستند. دیسکهای سخت هوابندی شده (مانع از ورود هوا) نیستند، اما از یک فیلتر هوا برای جلوگیری از ورود هوا به محفظه درونی دیسکها استفاده می‌کنند. چرخش صفحات باعث ایجاد یک جریان هوای گرددابی می‌شود که این جریان هرگونه ذرات و گرد و غبار را به سمت فیلتر حرکت می‌دهند. همچنین چرخش صفحات به نوکهای دیسکهای سخت اجازه می‌دهد تاتوسط همان جریان ایجاد شده در بالای سطح صفحات به صورت شناور بمانند. استفاده از صفحات سخت و محکم و آب بندی واحدها باعث افزایش قدرت و استحکام آنها نسبت به فلاپی‌دیسکها می‌شود. در نتیجه دیسکهای سخت می‌توانند مقدار بیشتری از اطلاعات را نسبت به فلاپی دیسکها در خود ذخیره کنند. و همچنین دسترسی به اطلاعات نیز بسیار سریعتر است. در سال ۲۰۰۷ یک نمونه تولیدی دیسک سخت در یک ایستگاه کاری حدود ۱۶۰ گیگا بایت تا ۱ ترا بایت اطلاعات را در خود ذخیره می‌کند در حالیکه چرخشی حدود ۷۲۰۰ یا ۱۰۰۰۰ دور بر دقیقه (RPM) دارد[۲]. در هارد درایو موبایلها و لپ‌تاپها که از نظر فیزیکی کوچک‌تر از کامپیوترهای شخصی هستند لزوماً کم حجمتر و کند تر هستند. در سال ۱۹۹۰ حداکثر چرخش ۴۲۰۰ دور در دقیقه بود[۳]. در سال ۲۰۰۷ هارد درایو نمونه‌هایی از تلفن‌های همراه با سرعت چرخش ۵۴۰۰ دور در دقیقه و با هزینه‌ای بسیار ناچیز موجود می‌باشد.

ظرفیت و سرعت دسترسی

دیسک سخت 11
دیسک سخت یک کامپیوتر شخصی که ظرفیت آن بر حسب گیگا بایت بیان شده‌است. تابع به صورت لگاریتمی می‌باشد که خط ثابت به صورت نماییافزایش یافته‌است
افزایش نمایی وار در حافظه دیسکها و سرعت دسترسی به اطلاعات در هارد درایوها به تولید کنندگان تجاری قابلیت تولید دیسکهای سخت با ظرفیت ذخیره‌سازی بالا برای کاربرد بهتر مصرف کنندگان ایجاد می‌کنند. مانند دستگاه پخش صوت دیجیتال آی پد شرکت اپل و ضبط کننده تصویری شرکت تیوو.[۴]. به علاوه وجود تعداد زیادی از چیپهای ذخیره‌سازی بستر مناسب را برای تنوع سیستم‌های که ساختارشان بر طبق صفحات وب است ایجاد کرده که در آنها به ظرفیت بسیار بالایی نیاز است. همانند سیستم جستجو و ایمیلی که توسط شرکت‌های بزرگی همچون گوگل سفارش داده شده‌است. روش اصلی برای کاهش زمان دسترسی به اطّلاعات افزایش سرعت چرخش می‌باشد. در حالیکه راه اصلی برای افزایش ظرفیت ذخیره‌سازی افزایش چگالی سطحی است. نائب رئیس شرکا سی گیت تکنولوژی رشد آتی در مورد چگالی دیسکهارا به اندازه ۴۰٪ در هر سال پیش بینی کرده‌است..[۵] از سال ۲۰۰۶ دیسک درایوها از تکنولوژی ذخیره‌سازی به صورت عمودی استفاده می‌کنند تا بتوانند میزان ذخیره اطلاعات و توان عملیاتی را افزایش دهند. اولین دیسک سخت ۳٫۵ اینچی که قابلیت ذخیره ۱ ترا بایت اطلاعات را داشت از نوع الگو:هیتاچی دسک استار۷کی ۱۰۰۰ بود. این درایئ شامل ۵ صفحه بود که هر کدام ازحدود ۴۰۰ گیگا بایت حافظه تشکیل شده بود که قادر بود ۹۳۵٫۵گیگا بایت فضای قابل استفاده ایجاد کند.[۶] هیتاچی از آن زمان با تولید دیسکهای سخت ۱ ترا بایت به شرکتهای سامسونگ و سی گیت پیوست..[۷]
اسامی استاندارد پهنا بیشترین ظرفیت تا تاریخ(۲۰۰۷) صفحات (حداکثر مقدار)
۵٫۲۵” FH ۱۴۶ mm ۴۷ GB[۸] ۱۴
۵٫۲۵” HH ۱۴۶ mm ۱۹٫۳ GB[۹] ۴[۱۰]
۳٫۵” ۱۰۲ mm ۱٫۲ TB ۵
۲٫۵” ۶۹٫۹ mm ۲۵۰ GB[۱۱] ۳
۱٫۸” (PCMCIA) ۵۴ mm ۱۰۰ GB[۱۲]
۱٫۸” (ATA-7 LIF) ۵۳٫۸ mm

اندازه‌گیری ظرفیت

دیسک سخت 1
نمای داخلی از یک دیسک سخت محصول شرکت سیگیت تولد شده در مالزی در سال ۱۹۹۸
ظرفیت یک دیسک سخت می‌تواند توسط ضرب تعداد سیلندرها، تعداد نوکها، تعداد شیارها، تعداد شیار بایتها محاسبه شود. در یک درایوواسط الکترونیکی یکپارچه دیسک‌گردان (به انگلیسی:SATA و IDE) بزرگ‌تر از ۸ گیگا بایت، مقادیر به صورت ۱۶۳۸۳ سیلندر، ۱۶ نوک، ۶۳ شیار برای سازگاری با سیستم‌های عامل قدیمی تر می‌باشند. باید توجه داشته باشیم که مقدار سیلندرها، نوکها، شیارهای یک درایو پیشرفته معادل مقادیر واقعی در هنگام کارکرد نیستند و در قسمت ذخیره‌سازی بیت‌ها تعداد بخش‌های مختلف توسط نواحی آنها شناخته می‌شوند. تولید کنندگان دیسکها سخت ظرفیت دیسکها را با استفاده از پیشوندهای سیستم SI مگا، گیگا، ترا معین می‌کنند که به اختصار به صورتM، G، T بیان می‌شوند. بایت نیز به صورت B بیان می‌شود. سیستم‌های عامل متناوباً میزان ظرفیت را با استفاده از همین علامتهای اختصاری گزارش می‌کنند، البته با ترجمه آنها به صورت دودویی. برای مثال پیشوند مگا همچنین به صورت ۱۰ به توان ۶ بیان می‌شود که تقریباً معادل ۱۰۰۰۰۰۰ است. کاربردهای مشابه برای اندازه‌های بزرگ‌تر با پیشوندهای دیگر به کار می‌روند. این نتایج در تفاوتهای محاسباتی بین سازندگان دیسکها به صورت ظرفیت و مشخصات سیستم بیان می‌شوند. این اختلاف در رنج‌های چند گیگا بایتی مشهود تر است. برای مثال ماکروسافت ظرفیت دیسکها را هم به صورت دهدهی با افزایش ارقام تا ۱۲ تعریف کرده و هم به صورت دودویی با افزایش ارقام تا ۳. بنابر این یک دیسک که توسط شرکت سازنده آن به عنوان “`۳۰ گیگا بایتی“` تعیین شده‌است ممکن است توسط ویندوز ۲۰۰۰ به دو صورت ۳۰۰۶۵۰۹۸بایتی و هم به صورت ۲۸٫۰ گیگابایتی بیان شود. اگر چه به دلیل سودمندی بیشتر ویندوز از این امکان استفاده کرده باشد که یک گیگا بایت را به صورت ۱٫۰۷۳٫۷۴۱٫۸۲۴ بایت (۲بایت) گزارش می‌کند در حالیکه سیستم‌عامل آنرا ۲۸٫۰ گیگا بایت گزارش کند.

مشخصات دیسک‌های سخت

دیسک سخت
ظرفیت دیسک سخت معمولاً بر حسب گیگابایت بیان می‌شود. هاردهای قدیمی تر که ظرفیت کمتری نیز داشتند بر حسب مگا بایت بیان می‌شدند. سرعت انتقال اطلاعات در قسمت داخلی در بازه ۴۴٫۲ مگابایت در ثانیه تا ۷۴٫۵ مگابایت در ثانیه تغییر می‌کند و این در حالیست که سرعت انتقال اطلاعات در واحدهای خارجی ۷۴٫۰ مگا بایت در ثانیه تا ۱۱۱٫۴ مگا بایت در ثانیه متغیر است. یک دیسک سخت با زمان دسترسی تصادفی در بازه‌های بین ۵ میلی‌ثانیه تا ۱۵ میلی‌ثانیه تغییرات دارد. اندازه فیزیکی یک دیسمک سخت بر حسب اینچ بیان می‌شود. اکثر هارد درایوها که درکامپیوترهای شخصی از آنها استفاده می‌شود حدود ۳٫۵ اینچ عرض دارند و این در حالیست که رایانه‌های قابل حمل حدود ۲٫۵ اینچ عرض دارند. در اوایل سال ۲۰۰۷ کارخانجات تولید هارد، اقدام به فروش ساتا و SASهای ۲٫۵ اینچی برای استفاده در کامپیوترهای شخصی و اداری نمودند. یک سازه رایج که امروزه به طور وسیعی از آن در ساخت دستگاه پخش صوت دیجیتال و رایانه‌های کیفی استفاده می‌شود سازه ۱٫۸ اینچی SATA-7LIF نام دارد که دارای حدود ۱۰۰ گیگا بایت حافظه ذخیره‌سازی با توان تلفاتی پایین و خواندن اطلاعات به طور سریع می‌باشند. سری ۱٫۸ اینچی قبلی که در ظرفیتهای ۲-۵ گیگا بایتی موجود می‌باشند مستقیماً قابل اتصال به کامپیوترهای شخصی هستند از این دسته سری کوچک‌تر ۱ اینچی این سازه‌ها ساخته شد و طراحی آن بدینگونه بود که در CFهای نوع ۲ جای گیرد و این سازه همچنین برای انجام ذخیره‌سازی در وسایل قابل حمل مثل دوربینهای دیجیتالی مورد استفاده قرار می‌گرفت. در واقع سازه ۱ اینچی یک سازه عملی بود که از میکرو درایو‌های شرکت IBM نشات گرفته بودند. اما در حال حاضر، عموماً فقط سازه یک اینچی نامیده می‌شوند. و این به دلیل آن است که تولید کنندگان دیگر نیز محصولات مشابهی تولید می‌کنند. همچنین سری ۰٫۸۵ اینچی نیز وجود دارد که کارخانه توشیبا آن را برای استفاده در سیستم تلفنهای همراه و کاربردهای مشابه عرضه کرده‌است. که از این سری محصولات می‌توان SD/MMC‌های سازگار با دیسکهای سخت را نام برد که برای کاربردهای ذخیره‌سازی تصویری تا ظرفیت ۴ گیگا بایت بهینه شده‌اند. اندازه طراحی نسبت به نوع عملکرد در نام گذلری قطعات بیشتر مد نظر قرار می‌گیرد. اسامی قطعات بیانگر عرض قطعه می‌باشد که روی دیسک مندرج شده‌است. یک درایو ۵٫۲۵ اینچی دارای عرض وافعی ۵٫۷۵ اینچ است و یک درایو ۳٫۵ اینچی به عرض ۴ و ۲٫۵ اینچی با عرض ۲٫۷۵ می‌باشد. یک درایو ۱٫۸ اینچی می‌تواند اجزای مختلفی داشته باشد که به نوع کاربرد و عوامل ساخت آن بستگی دارد. یک درایو نوع PCMCIA عرض ۵۴ میلی‌متری دارددر حالیکه درایو ATA-7LIF عرض ۲٫۱۲ اینچی دارد. دیسکهای سخت زمانیکه دارای ارتفاعی معادل ۳٫۲۵ اینچ باشند یک دیسک سخت با ارتفاع کامل نامیده می‌شوند. و با ارتفاع ۱٫۶۲۵ اینچ دارای ارتفاع نیم هستند. یک هارد با ارتفاع کم یا مقطع کوچک ارتفاع حدود ۱ اینچ دارد. درایوهای با مقطع خیلی کوچک ارتفاعی حدود ۰٫۷۵ اینچ، ۰٫۶۵ اینچ و ۰٫۴ اینچ و یا ۰٫۳۷ اینچ دارند.
جدیدترین اخبار شرکت انفورماتیک پارسه را از طریق صفحات مجازی دنبال نمایید:
ورود به کانال تلگرام  ورود به کانال آپارات انفورماتیک پارسه ورود به صفحه Twitter انفورماتیک پارسه ورود به صفحه فیس بوک انفورماتیک پارسه ورود به صفحه Delicious انفورماتیک پارسه ورود به صفحه اینستاگرام انفورماتیک پارسه ورود به صفحه google plus انفورماتیک پارسه ورود به صفحه stumbleupon انفورماتیک پارسه   اگر این مقاله برای شما مفید بوده است، لطفأ ما را در گوگل محبوب نمایید.

کالبد شکافی : هارد IBM

Image #1

Image #2

Image #3

مرحله 1 :

  •  مشخصات هارد
    •  20.00GB ATA/IDE
    •  5V 500mA
    •  4200RPM
    •  Original Apple OEM!
  •  هفت پیچ روی هارد IBM که در تصویر نشان داده شده است را باز کنید.
هارد IBMهارد IBM

مرحله 2 :

  •  سطح دیسک مانند آینه است حتی شما میتوانید آیفون 3g من را هم ببینید !
  •  بخش هایی از دستگاه
    •  بخش زرد هد
    •  آبی موتور هد
    •  بخش سبز هم یک کیسه ی کوچک برای جذب رطوبت است
Image #1Image #2

مرحله 3 :

  • پیچ های نشان داده شده در عکس را باز کنید
Image #1

مرحله 4 :

  •  حال شما میتوانید پشت دستگاه را بدون برد اصلی ببینید
  •  نارنجی : اتصال سر برای نقل و انتقال داده ها با سرعت بالا
  •  زرد : اتصال موتور ، برای تنظیم حرکت موتور بر روی 4200RPM
Image #1Image #2

مرحله 5 :

  •  خوب ، موقع خمله به داخل است
  •  دو پیچ آبی را باز کنید
  •  زرد : این قطعه یک آهنربای قوی است
  •  قرمز : این یکی کابل PBC روبان است
  •  سبز : دو پیچ را حذف کنید
  •  صورتی : پیچ را باز کنید

Image #1

مرحله 6 :

  •  هد به همراه کانکتور
تعمیر هارد IBM

مرحله 7 :

  •  خوب کار تمام است ! این هم از هارد IBM شما

وب سایت iFixit عادت مان داده هر دستگاهی که معرفی شد سرکی به درون آن بکشیم؛ مایکروسافت به تازگی تبلت سرفیس پرو ۲ را معرفی کرده و به همین زودی متخصصان iFixit دل و روده آن را روی میز کارشان پخش کرده اند.

قبل از اینکه آچار به دست شویم برای آخرین بار مرور کنیم که با چه چیزی طرف هستیم:

–  نمایشگر ۱۰.۶ اینچی تمام اچ دی ClearType با رزولوشن ۱۹۲۰ در ۱۰۸۰
– چهارمین نسل پردازنده Core i5 اینتل
– وای-فای با استاندارد های a/b/g/n و بلوتوث کم مصرف ۴.۰
– فضای ذخیره سازی ۶۴/۱۲۸ گیگابایت یا ۲۵۶/۵۱۲ گیگابایت
– ۴ گیگابایت رم برای مدل های ۶۴ و ۱۲۸ گیگابایتی یا ۸ گیگابایت روم برای مدل های ۲۵۶ و ۵۱۲ گیگابایتی
– دو دوربین اچ دی در جلو و پشت دستگاه
– USB 3.0، Mini DisplayPort و شکاف MicroSDXC
حالا پیچ گوشتی به دست، به جان تبلت می افتیم تا ببینیم پشت این ظاهر تر و تمیز چه چیزهایی نهفته اند.

اول به سراغ کلیک استند می رویم؛ مایکروسافت پایه این دستگاه را دو مرحله ای کرده به امید اینکه بهتر روی ران بایستد. دو تا پیچ خورشیدی دو طرف آن هست که باز کردن شان سخت نیست.

و اما نمایشگر که در آوردنش از کالبد سرفیس پرو ۲ مرد افکن است از بس که مایکروسافت هر چه چسب در شهر ردموند (محل مقر مایکروسافت) گیر می آمده را دور و ور آن خالی کرده.

خلاصه به هر ضرب و زوری ناچاریم نمایشگر را جدا کنیم تا به اندرون دستگاه دست پیدا کنیم.

از اینجا به بعد خوب حواس جمع باید پیش رفت؛ پیچ ها را (اگر مایکروسافت دل کرده باشد گاهی جای چسب از آن استفاده کرده باشد) یک گوشه مرتب بگذارید تا موقع بستن سر گیجه نزنید.

با دقت کابل های نواری را جدا کنید و  سلام قطعات داخلی دستگاه که رخ نموده اند را بی جواب نگذارید.

مثل اینکه مایکروسافت از شکایت ما درباره به کار بردن چسب، دلخور شده و به تلافی، ۵۲ تا پیچ سر راه کار گذاشته که اشک تان موقع باز کردن شان در آید.

سر انجام بعد از خلاصی از شر آن همه پیچ، مادربورد آزاد می شود تا حس کنجکاوی خود را با آن ارضا کنیم.

شنیده بودیم شیوه خنک سازی سرفیس پرو ۲ نسبت به مدل قبلی تغییر کرده اما ما که تفاوتی در فن ها و جای خنک کننده ها ندیدیم، به جز اینکه سرعت فن کمتر شده. پس هر اتفاقی افتاده نرم افزاری بوده.

مظنه مس را نداریم اما اگر گران شده، می توانید از فروش انبوه مس های به کار رفته در سیستم خنک کننده دستگاه پول خوبی به جیب بزنید.

اجازه بدهید نگاهی به فضای ذخیره سازی بیندازیم؛ مایکروسافت در این مدل به جای ترکیب Micros/Marvell از مدار مجتمع شرکت SK Hynix استفاده کرده. دستگاهی که اینجا باز شده از SSD مدل SK Hynix HFS128G3AMNB بهره برده که ۱۲۸ گیگابایت فضا دارد و از نوع mSATA 6Gbps است.

کادر قرمز روی آن یک حافظه فلش NAND با ظرفیت ۳۲ گیگابایت است و ۴ تا از آنها برای رسیدن به ۱۲۸ گیگابایت به کار گرفته شده. کادر نارنجی هم DDR2 SDRAM است با ظرفیت ۳۲ مگابایت.

مدار مجتمعی که با کادر زرد مشخص شده یک کنترل کننده SSD مدل LM8700AA است.

و اما خود مادربورد؛ آنچه در سمت جلویی بورد اصلی دستگاه پیدا می شود از این قرار است:
– قرمز: رم DDR2 موبایل به ظرفیت ۱ گیگابایت و در مجموع ۴ عدد
– نارنجی: کنترل کننده صفحه لمسی Atmel MXT154E
– زرد: میکرو کنترلر AVR سی و دو بیتی به همراه حافظه فلش ۲۵۶ کیلو بایتی Atmel UC256L3U
– سبز: Winbond 25X40CL1G 4M-bit Serial Flash
– آبی: Parade PS6625
– صورتی: کودِک صوتی Realtek ALC3230
– مشکی: Atmel U1320J

سمت دیگر مادربورد را این قطعات پوشانده اند:
– قرمز: Realtek RTS5304
– نارنجی: MXIC MX25L4006EZNI 4Mbit SPI
– زرد: Novatek NT96132QG
– سبز: Texas Instruments TPS5162
– آبی: ITE IT8528VG
– صورتی: Texas Instruments TPS51367

صبر کنید هنوز تمام نشده، باقی قطعات پشت مادربورد سرفیس پرو ۲ از این قرارند:
– قرمز: پردازنده اینتل Core i5-4200U
– نارنجی: Novatek NT96132QG
– زرد: WLAN/Bluetooth/FM Single-Chip SoC
– سبز: Winbond 25Q128FVSQ
– آبی: Texas Instruments TPS51367
– صورتی: حافظه فلش سریال Winbond 25X05CL

حالا برویم سراغ باتری دستگاه که باز هم چسبکاری شده و مایکروسافت سپرده رویش پیام اخطاری بنویسند که دست نزنید!

اگر در پی کشف سِر عمر بیشتر باتری این نسل نسبت به پدرش هستید خودتان را خسته نکنید، خبر خاصی نیست؛ اینجا مصداق بارز «پسر کو ندارد نشان از پدر» است.

احتمالاً عمر باتری بهتر از صدقه سری پردازنده هاسول اینتل است؛

این هم کل محتویات داخلی سرفیس پرو ۲.

و سر انجام امتیاز نهایی سرفیس پرو ۲ از دید iFixit (از آخر، اول شده):

+ باتری به مادربورد لحیم نشده و با وجود درد سر زیاد باز می توان آن را تعویض کرد.
+ حافظه SSD قابل تعویض است، البته اگر بتوانید دستگاه را تا دستیابی به آن به سلامت باز کنید.
* بیش از ۹۰ تا پیچ به کار گرفته شده؛ ولی بست های مکانیکی کیفیت خوبی دارند.
– LCD و پنل آن به هم متصل شده اند که کار باز کردن و عوض کردن آنها را به شدت دشوار می کند.
– کلی چسب در سراسر دستگاه به کار رفته، از نمایشگر گرفته تا باتری.
– باز کردن دستگاه به ظرافت زیادی نیازمند است و در کل طوری طراحی شده که جای هیچ اشتباهی را باقی نمی گذارد.

کالبد شکافی و بررسی آیپد 1 وای فای ( iPad 1 WiFi )

بررسی آیپد آیپد ۱ وایفای باز شده.

در این آموزش، به شما آموزش کلی باز کردن آیپد ۱ وایفای به صورت کامل توضیح داده میشود و به بررسی آیپد 1 وای فای پرداخته میشود.

این سری دستگاه اولین سری آیپد میباشد که توسط شرکت اپل ارائه شده است و اولین تجربه شرکت اپل در ارائه پد میباشد.

بررسی آیپد وسایل دستگاه در داخل جعبه

داخل جعبه دستگاه

  1. آیپد ۱
  2. شارژر
  3. کابل اتصال
  4. دفترچه راهنما
دستگاه آیپد ۱ دستگاه آیپد ۱ پشت آیپد ۱ پشت آیپد ۱

پس از بررسی آیپد 1 وای فای به طور ظاهری نتایج زیر حاصل شد.

سایز دستگاه : ۲۴۲٫۸ x 189.7 x 13.4 میلیمتر

دارای صفحه نمایش :‌ ۹،۷ اینچی که از جنس LED میباشد.

مدل این دستگاه A1219 و مدل ۳G آن A1337 میباشد.

برای بررسی آیپد 1 وای فای شروع به بررسی داخلی آن مینماییم

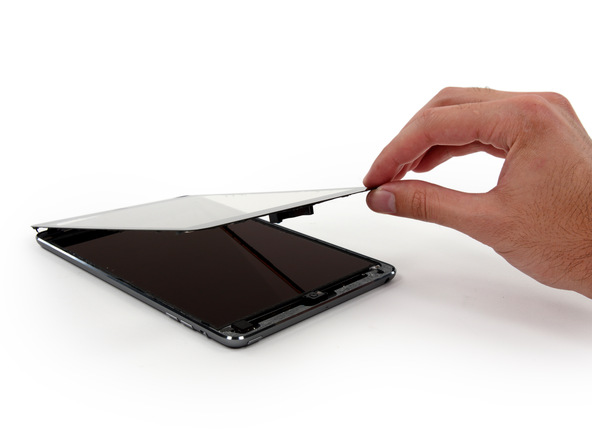

نحوه باز کردن این دستگاه از صفحه رو میباشد که توسط یک ابزار که در پک ابزار موجود میباشد میتوانید دستگاه خود را باز نمایید.

باز کردن دستگاه از صفحه رو میباشد. باز کردن دستگاه از صفحه رو میباشد.
توجه کنید که باید دقت لازم را در باز کردن دستگاه داشته باشید، ال سی دی و تاچ توسط یک سری خار به بدنه وصل شده است، مراقب باشید که تاچ و ال سی دی نشکند.
دقت کنید که فلت مربوطه که در تصویر مشاهده میکنید قطع نشود. فلت تاچ دستگاه میباشد. دقت کنید که فلت مربوطه که در تصویر مشاهده میکنید قطع نشود. فلت تاچ دستگاه میباشد. برای جدا کردن از برد باید فلت را از داخل کانکتور مربوطه جدا نماییم. برای جدا کردن از برد باید فلت را از داخل کانکتور مربوطه جدا نماییم. تاچ و ال سی دی را جدا میکنیم. تاچ و ال سی دی را جدا میکنیم. فلت ال سی دی را از ال سی دی جدا میکنیم. فلت ال سی دی را از ال سی دی جدا میکنیم.

بعد از جدا کردن فلت ها میتوانیم تاچ و ال سی دی را از دستگاه جدا نماییم.

دستگاه باز شده. دستگاه باز شده.

باطری دستگاه ۳٫۷۵V میباشد. از این باطری در حالت معمولی میتوان ۱۰ ساعت و در حالت ۳G میتوان ۴.۵ ساعت استفاده کرد.

باطری ایپد ۱ باطری ایپد ۱
جدیدترین اخبار شرکت انفورماتیک پارسه را از طریق صفحات مجازی دنبال نمایید:
ورود به کانال تلگرام  ورود به کانال آپارات انفورماتیک پارسه ورود به صفحه Twitter انفورماتیک پارسه ورود به صفحه فیس بوک انفورماتیک پارسه ورود به صفحه Delicious انفورماتیک پارسه ورود به صفحه اینستاگرام انفورماتیک پارسه ورود به صفحه google plus انفورماتیک پارسه ورود به صفحه stumbleupon انفورماتیک پارسه   اگر این مقاله برای شما مفید بوده است، لطفأ ما را در گوگل محبوب نمایید.

بررسی آپید 2

  کالبدشکافی و بررسی آیپد 2 : در ویدئو زیر به بررسی آیپد 2 پرداخته ایم و آن را کالبدشکافی نموده ایم. ویدئو زیر را از دست ندهید و با ما همراه باشید. این آیپد دارای صفحه نمایش 9.7 اینچ، حافظه داخلی 16/32/64 و دوربین 0.7 مگاپیکسل است.
