آموزش تصویری جدا سازی باطری لپتاپ Acer Aspire 5742

 باتری بسیاری از لپتاپ ها از جمله Acer Aspire 5742 به صورت روکار نصب شده است و جداسازی باطری لپتاپ در اینگونه مدل ها کار راحتی است. کافی است دکمه های چفت کننده باتری را باز نمایید.

تعمیرات لپتاپ در اکثر موارد نیاز به باز کردن پنل پشت لپتاپ دارد. برای انجام این کار نیز ایتدا باید به جداسازی باطری لپتاپ بپردازید.
برای جداسازی باطری لپتاپ به تصاویر زیر توجه نمایید:

جدا سازی باطری لپتاپ

جدا سازی باطری لپتاپجداسازی باطری لپتاپ  2

مرحله 1 – باطری :

  • 1 : باطری را در وضعیت Unlock قرار دهید



     2 : مطابق عکس کلید دوک را فشار داده تا موقعی که باطری بالا بیایید
  • 3 : باطری را از لپتاپ جدا کنید .

جدیدترین اخبار شرکت انفورماتیک پارسه را از طریق صفحات مجازی دنبال نمایید:

ورود به کانال تلگرام

ورود به کانال آپارات انفورماتیک پارسه

ورود به صفحه Twitter انفورماتیک پارسه

ورود به صفحه فیس بوک انفورماتیک پارسه

ورود به صفحه Delicious انفورماتیک پارسه

ورود به صفحه اینستاگرام انفورماتیک پارسه

ورود به صفحه google plus انفورماتیک پارسه

ورود به صفحه stumbleupon انفورماتیک پارسه



اگر این مقاله برای شما مفید بوده است، لطفأ ما را در گوگل محبوب نمایید.

آموزش کاملا تصویری تعویض برد وایرلس لپتاپ Acer Aspire 5742

شاید برای شما هم پیش آمده باشد که زمانی که میخواهید از طریق Wifi یه اینتزنت متصل شوید، با خطای اتصال روبرو شده باشید. در این گونه مواقع با خاموش و روشن کردن مودم یا از طریق برخی تنظیمات درون سیستم مشکل حل خواهد شد. اما اگر پس از انجام کارهای بالا باز هم لپتاپ شما به اینترنت متصل نشد، باید به سلامت کارت وایرلس دستگاه خود شک کنید. در این گونه مواقع پس از اطمینان از خراب بودن این کارت، باید به تعویض برد وایرلس لپتاپ بپردازید. برای انجام این کار باید بدانید چگونه برد وایرلس را از دستگاه جدا نمایید.

به همین جهت انفورماتیک پارسه آموزشی کاملا تصویری برای جداسازی و تعویض برد وایرلس لپتاپ را برای شما فراهم آورده است.

برای تعویض برد وایرلس لپتاپ (کارت اینترنت) مراحل زیر را به دقت انجام دهید.

تعویض برد وایرلس لپتاپ

تعویض برد وایرلس لپتاپ 1

تعویض برد وایرلس لپتاپ 2

مرحله 1 – باطری :

  • 1 : برای تعویض برد وایرلس لپتاپ ابتدا باطری را جدا کنید

تعویض برد وایرلس لپتاپ  22تعویض برد وایرلس لپتاپ 3تعویض برد وایرلس لپتاپ4

مرحله دوم – پنل پشتی :

  • 1 : لپتاپ را به پشت بچرخانید

  • 2 : دو پیچ روی پنل را مانند شکل بالا باز کنید
تعویض برد وایرلس لپتاپ 5تعویض برد وایرلس لپتاپ 6تعویض برد وایرلس لپتاپ 7
مرحله 3 :
  • 1 : با استفاده از پیک، پنل پشتی را مطابق شکل جدا نمایید

  • 2 : هشدار : به زور متوسل نشوید. ممکن است پنل آسیب ببیند
تعویض برد وایرلس لپتاپ 66تعویض برد وایرلس لپتاپ 6تعویض برد وایرلس لپتاپ 7

مرحله 4 – برد وایرلس :

  • 1 : مشاهده برد وایرلس که توسط یک پوشش شفاف محافظت میشود.

  •  2 : با احتیاط ورقه ی شفاف را به بالا کشیده و جدا کنید.
تعویض برد وایرلس لپتاپ 88تعویض برد وایرلس لپتاپ 99

مرحله 5 :

  • با استفاده از یک پنس نوک تیز مطابق شکل 2 کابل مورد نظر را جدا نمایید.

تعویض برد وایرلس لپتاپ 777تعویض برد وایرلس لپتاپ 00
تعویض برد وایرلس لپتاپ 888تعویض برد وایرلس لپتاپ 2222تعویض برد وایرلس لپتاپ

تعویض برد وایرلس لپتاپ

مرحله 6 :

  • 1 : مطابق شکل 2، پیچ بالای کارت را باز نمایید.

  • 2 : برد وایرلس را به آرامی خارج نمایید.
 حال میتوانید به تعوبض برد وایرلس لپتاپ بپردازید.

آموزش تصویری تعویض پنل ال سی دی لپتاپ Acer Aspire 5536

زمانی که پنل ال سی دی لپتاپ شما دچار مشکلاتی همچون شکستگی، سوختگی یا … میشود شما نیاز به تعویض پنل ال سی دی لپتاپ دارید. برای انجام این کار ابتدا باید به جدا سازی LCD لپتاپ از قاب آن بپردازید. به همین منظور انفورماتیک پارسه آموزش جدا سازی و تعویض پنل ال سی دی لپتاپ را برای شما آماده نموده است.

برای تعویض پنل ال سی دی لپتاپ لطفا مراحلی که در زیر آمده است را به دقت انجام دهید.

تعویض پنل ال سی دی لپتاپ

مرحله 1 :

  • 1 : برای تعویض پنل ال سی دی لپتاپ  ابتدا  مطابق شکل، 4 پیچ بالای ال سی دی را باز کنید.

تعویض پنل ال سی دی لپتاپتعویض پنل ال سی دی لپتاپ 3
 مرحله 2 :
  • 1 : با کاردک پیک دار قاب پلاستیکی پشت را نگه دارید

  • 2 : مراقب باشید. در قسمت پایین، مخصوصا بالای لولا کابل وجود دارد
تعویض پنل ال سی دی لپتاپ

مرحله 3 :



1 : زمانی که همه کلیپ(چفت) ها را در بیاورید کاور به راحتی در می آید

تعویض پنل ال سی دی لپتاپتعویض پنل ال سی دی لپتاپ 22

مرحله 4



1 : با دقت کابل دوربین را قطع کنید.

تعویض پنل ال سی دی لپتاپ 33Image #2

مرجله 5 :

  • 1 : 4 پیچ 2 طرف لپتاپ را باز کنید.

تعویض پنل ال سی دی لپتاپ 44

مرحله 6

  • 1 : 4 پیچ دیگر که نگه دارنده ی قاب به لولا میباشند را باز کنید

Image #1Image #2Image #3

مرحله 7

  • 1 : ال سی دی را گرفته تا با زمین برخورد نکند
تعویض پنل ال سی دی لپتاپ 8Image #2

مرحله 8 :

  • 1 : جدا کردن نوار کابل ال سی دی

  • 2 : مراقب باشید که تمام نوار را با فشار نکشید زیرا ممکن است کابل ال سی دی آسیب ببیند

Image #1Image #2

مرحله 9 :

  • 1 : کابل را با دقت به وسیله پیک جدا کنید

Image #1Image #2

مرحله 10 :

  • 1 : کابل پشت ال سی دی را رها کنید

  • 2 : ال سی دی الان باید به طور کامل آزاد باشد.

حالا میتوانید به تعویض پنل ال سی دی لپتاپ بپردازید.

آمورش تصویری جدا کردن RAM لپتاپ Acer Aspire 5100

حافظه RAM چیست؟

‌RAM یا Random Access Memory گونه‌ای از حافظه برای ذخیره‌سازی داده‌هاست. این حافظه اجازه می‌دهد فایل‌ها در مدت زمانی کوتاه نوشته و خوانده شوند؛ بدون اینکه در این خواندن و نوشتن تقدم و تأخر زمانی اهمیتی داشته باشد.

ادامه مطلب

آموزش تصویری تعمیر لپتاپ ایسر ( Acer Aspire1410 )



  • Image #1Image #2Image #3
  • مرحله اول :
  • لپتاپ را خاموش و درب آن را ببندید و باطری را از دستگاه جدا کنید
  • پوشش پشتی را باز کرده و HDD (هارد ) را جدا کنید
     در این مرجله رم را جدا کنید
  • همچنین فن لپتاپ را جدا کنید
  • Image #1
  • مرحله 2 :
  • 1 : پیچ های پشت را باز کرده

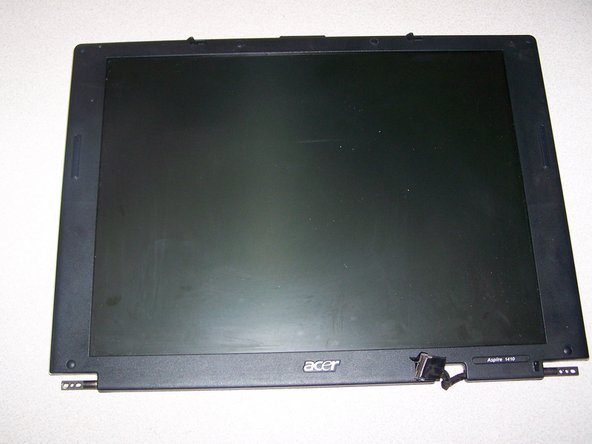

  • 2 : ال سی دی را از لولا جدا کنید
  • 3 : پیچ های  محکم کننده برد اصلی را باز کنید
  • Image #1Image #2Image #3
  • مرحله 3 :
  •  1 : لپتاپ را برگردانید به طرف ال سی دی ، مراقب باشید چون هنوز ال سی دی از طریق کابل مشکی و سفید از سمت راست متصل است

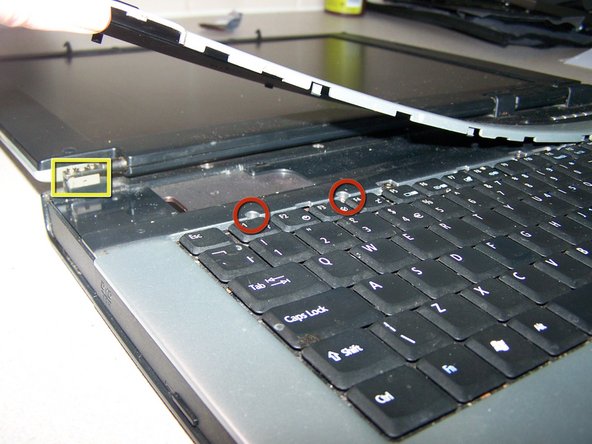

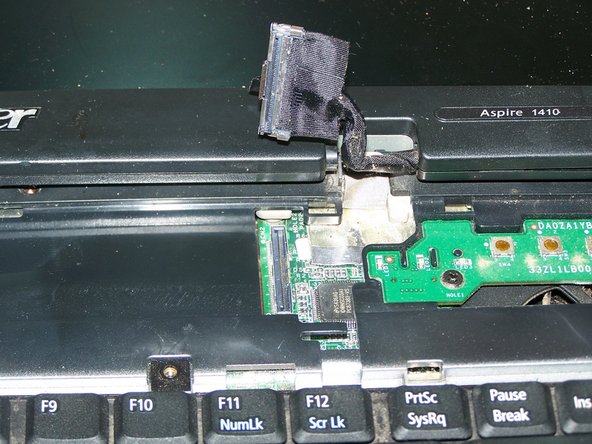

  • 2 : کابل ال سی دی را جدا کرده و ال سی دی را با استفاده از زبانه های مشکی بالای کانکتور ال سی دی به طرف بالا به آرامی بکشید. شما ممکن است نیاز به spudger برای از شل کردن اتصال در امتداد بالاترین لبه اتصال logicboard  داشته باشید
  • 3 : باز کردن دو پیچ از لولای چپ و راست
  • 4 : باز کردن دو پیچ استحکام بالای جایگاه باطری

  • Image #1Image #2Image #3
  • مرحله 4 :
  • 1 : باز کردن 2 پیچ امنیت logicboard

           2 : ال سی دی را از بورد پایین به طرف بالا ببرید

  • تعمیر لپتاپ ایسر 33
  • مرحله 5 :

    1 : 2 پیچ نگه دارنده کیبورد را جدا کنید

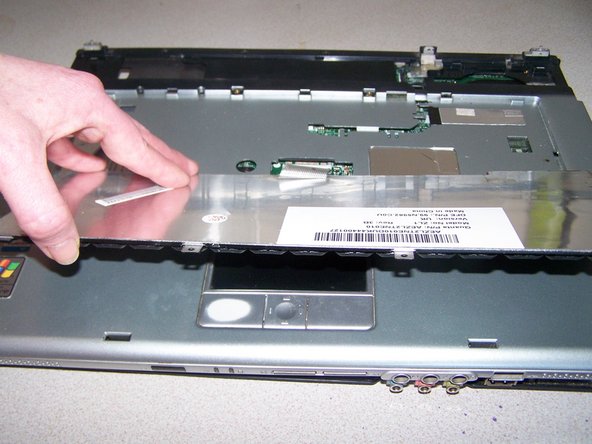

  • 2 : با استفاده از spudger در هر 4 طرف صفحه کلید ، آن را به آرامی به طرف بالا بکشید اما مواظب باشید بیش از حد فشار نیاورده و طرف بالا نکشید زیرا هنوز کیبورد به برد اصلی وصل میباشد.
  • Image #1تعمیر لپتاپ ایسر 22 I تعمیر لپتاپ ایسر
  • مرحله 6 :
  • 1 : با کمی فشار صفحه کلید را از برد اصلی قطع کنید
  • تعمیر لپتاپ ایسرتعمیر لپتاپ ایسرImage #3
  •  مرحله 7 :
  • 1 : ترک پد (تاچ پد) را جدا کنید

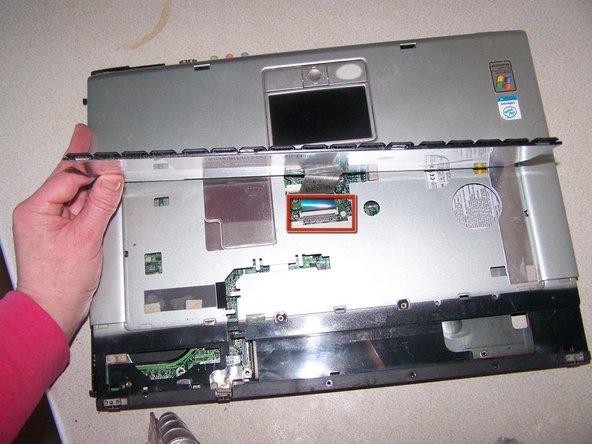

     2 : به راحتی با استفاده از پیک مخصوص کیس بالایی را جدا کنید. در هنگام جدا کردن کیس بالایی فشار آهنربا را احساس میکنید
  •  3: در حال حاضر لپتاپ شما میبایست مانند عکس زیر شده و تنها برد اصلی باقی مانده باشد
  • Image #1تعمیر لپتاپ ایسر 3تعمیر لپتاپ ایسر 2
  • مرحله 8 :

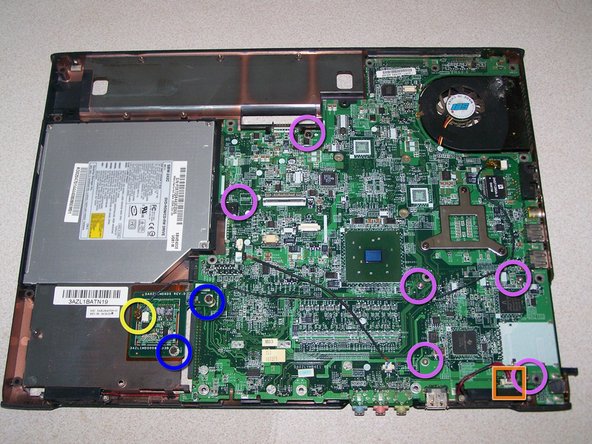

  • 1 : پیچ های برد اصلی را باز کنید

           2 : پیچ های برد وای فای را باز کنید

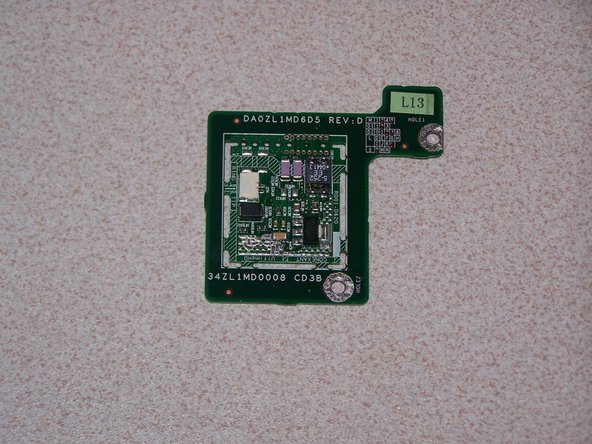

  •  3 : برد وای فای را جدا کنید
  • 4 : سیم بلند گوی را از برد اصلی قطع کنید
  • تعمیر لپتاپ ایسر 1

مرحله 9 :

  • 1 : با استفاده از ابزار HEX شماره 5،  دو پیچ مربوط به پورت AC را جدا کنید

  • تعمیر لپتاپ ایسرتعمیر لپتاپ ایسرتعمیر لپتاپ ایسر
  • مرحله 10 :

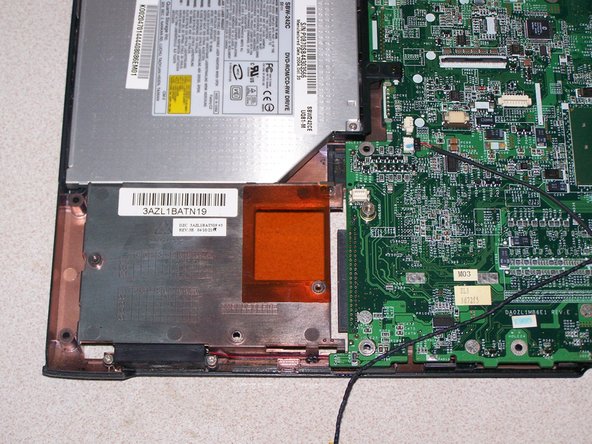

  • 1 : دی وی دی رایتر را از قاب لپتاپ جدا کنید

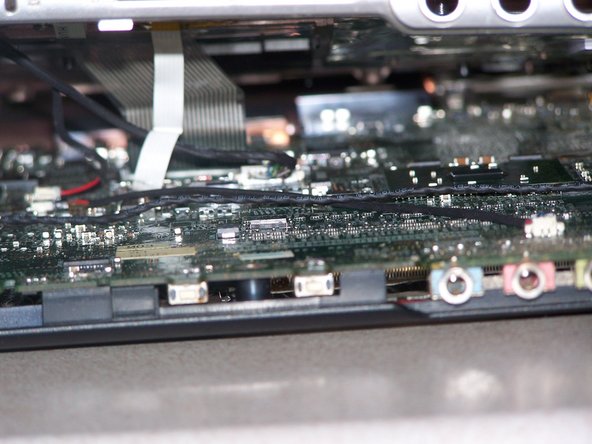

  • 2 : با کمی تکان دادن برد اصلی را به میان شیار برده و آن را از قاب اصلی جدا کنید . برد اصلی دارای یک اتصال پین به سینی باطری میباشد.
