آموزش تصویری تعمیر لپتاپ ایسر ( Acer Aspire1410 )



  • Image #1Image #2Image #3
  • مرحله اول :
  • لپتاپ را خاموش و درب آن را ببندید و باطری را از دستگاه جدا کنید
  • پوشش پشتی را باز کرده و HDD (هارد ) را جدا کنید
     در این مرجله رم را جدا کنید
  • همچنین فن لپتاپ را جدا کنید
  • Image #1

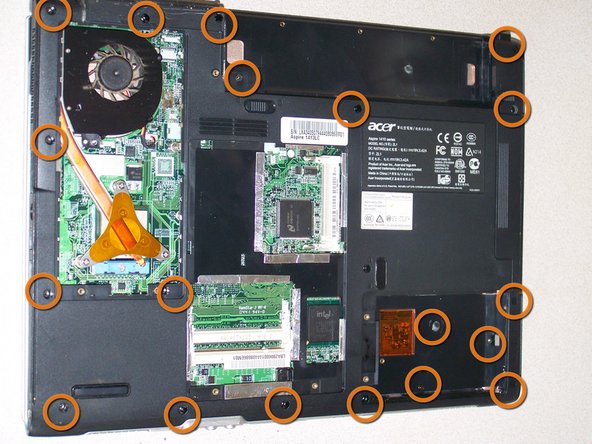

  • مرحله 2 :
  • 1 : پیچ های پشت را باز کرده

  • 2 : ال سی دی را از لولا جدا کنید
  • 3 : پیچ های  محکم کننده برد اصلی را باز کنید
  • Image #1Image #2Image #3
  • مرحله 3 :
  •  1 : لپتاپ را برگردانید به طرف ال سی دی ، مراقب باشید چون هنوز ال سی دی از طریق کابل مشکی و سفید از سمت راست متصل است
  • 2 : کابل ال سی دی را جدا کرده و ال سی دی را با استفاده از زبانه های مشکی بالای کانکتور ال سی دی به طرف بالا به آرامی بکشید. شما ممکن است نیاز به spudger برای از شل کردن اتصال در امتداد بالاترین لبه اتصال logicboard  داشته باشید
  • 3 : باز کردن دو پیچ از لولای چپ و راست
  • 4 : باز کردن دو پیچ استحکام بالای جایگاه باطری

  • Image #1Image #2Image #3
  • مرحله 4 :
  • 1 : باز کردن 2 پیچ امنیت logicboard

           2 : ال سی دی را از بورد پایین به طرف بالا ببرید

  • تعمیر لپتاپ ایسر 33
  • مرحله 5 :

    1 : 2 پیچ نگه دارنده کیبورد را جدا کنید

  • 2 : با استفاده از spudger در هر 4 طرف صفحه کلید ، آن را به آرامی به طرف بالا بکشید اما مواظب باشید بیش از حد فشار نیاورده و طرف بالا نکشید زیرا هنوز کیبورد به برد اصلی وصل میباشد.
  • Image #1تعمیر لپتاپ ایسر 22 I تعمیر لپتاپ ایسر

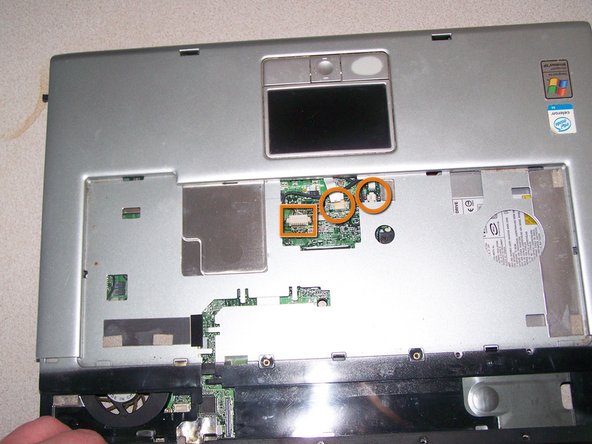

  • مرحله 6 :
  • 1 : با کمی فشار صفحه کلید را از برد اصلی قطع کنید
  • تعمیر لپتاپ ایسرتعمیر لپتاپ ایسرImage #3

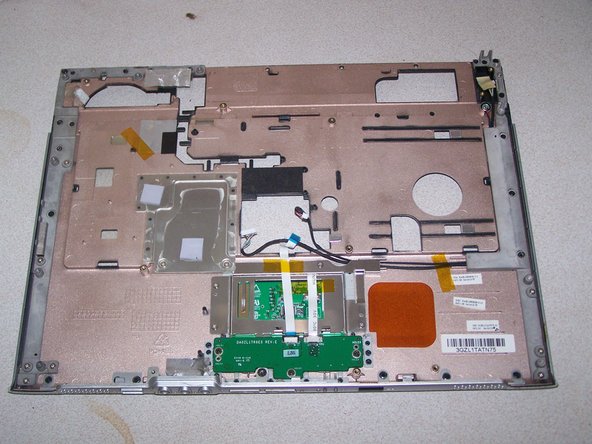

  •  مرحله 7 :
  • 1 : ترک پد (تاچ پد) را جدا کنید

     2 : به راحتی با استفاده از پیک مخصوص کیس بالایی را جدا کنید. در هنگام جدا کردن کیس بالایی فشار آهنربا را احساس میکنید

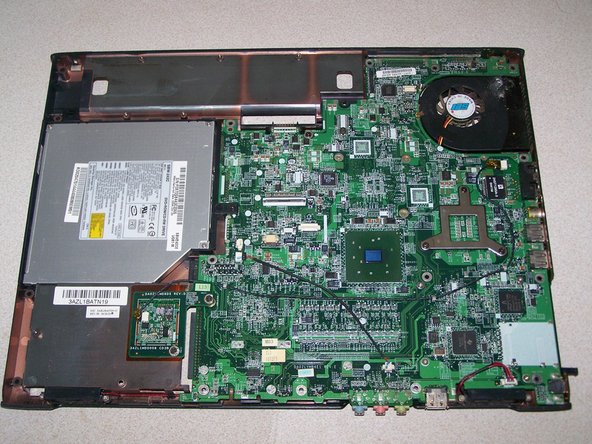

  •  3: در حال حاضر لپتاپ شما میبایست مانند عکس زیر شده و تنها برد اصلی باقی مانده باشد
  • Image #1تعمیر لپتاپ ایسر 3تعمیر لپتاپ ایسر 2
  • مرحله 8 :
  • 1 : پیچ های برد اصلی را باز کنید

           2 : پیچ های برد وای فای را باز کنید

  •  3 : برد وای فای را جدا کنید
  • 4 : سیم بلند گوی را از برد اصلی قطع کنید
  • تعمیر لپتاپ ایسر 1

مرحله 9 :

  • 1 : با استفاده از ابزار HEX شماره 5،  دو پیچ مربوط به پورت AC را جدا کنید

  • تعمیر لپتاپ ایسرتعمیر لپتاپ ایسرتعمیر لپتاپ ایسر

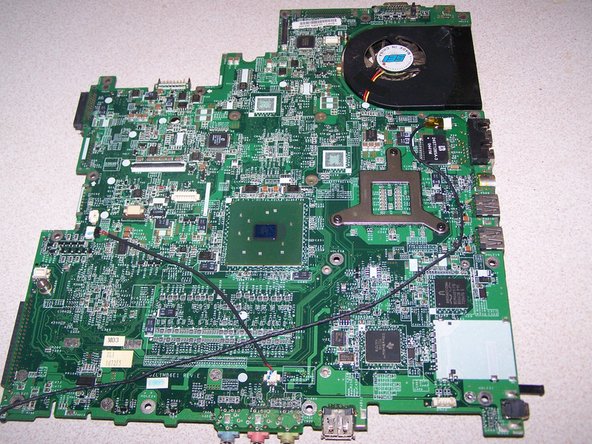

  • مرحله 10 :
  • 1 : دی وی دی رایتر را از قاب لپتاپ جدا کنید

  • 2 : با کمی تکان دادن برد اصلی را به میان شیار برده و آن را از قاب اصلی جدا کنید . برد اصلی دارای یک اتصال پین به سینی باطری میباشد.
