آموزش تصویری جداسازی برد از کیس لپتاپ Asus V6800V

بسیاری از علل مشکلات و خرابی های لپتاپ، ناشی از مشکلات مادربرد میباشد.

بنابراین برای تعمیر چنین مشکلاتی باید بتوان جداسازی برد از کیس لپتاپ را بدرستی انجام داد تا بتوان روی برد تعمیرات را انجام داد.

گاهی کیس هم نیاز به تعویض دارد در این گونه مواقع نیز باید بدرستی جداسازی برد از کیس لپتاپ را انجام دهید.

بنابراین در این مقاله آموزش جداسازی برد از کیس لپتاپ را برای شما فراهم آورده ایم.

 جداسازی برد از کیس لپتاپ

جداسازی برد از کیس لپتاپ 1

مرحله 1 :

  • 1 : مطابق شکل بالا باطری را در بیاورید.
جداسازی برد از کیس لپتاپ 2

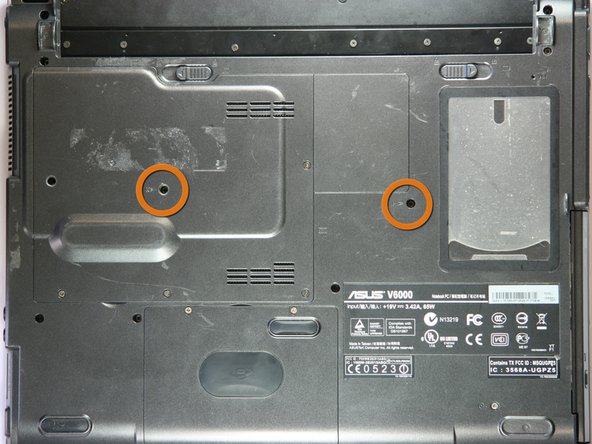

مرحله 2 – کیبورد :

  •  1 : دو پیچ نشان داده شده در تصویر را باز کنید.
  •  2 : در کنار این 2 پیچ حرف K حک شده است.
جداسازی برد از کیس لپتاپ 5جداسازی برد از کیس لپتاپ 4Image #3

مرحله 3 :

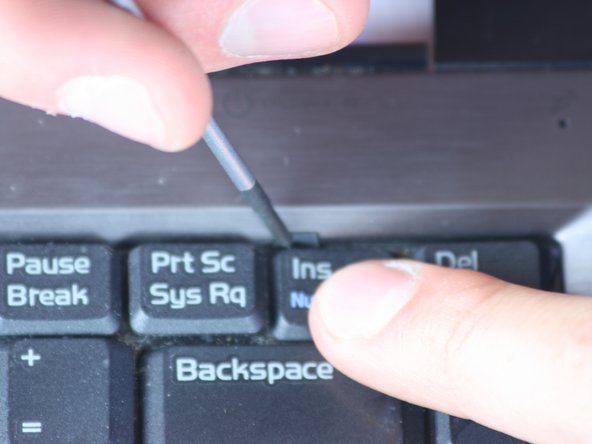

  •  1 : زبانه های بالای کلید های INSERT, F10, مابین کلید های F5 و F6 و بالاتر از F1 را پیدا کنید.
  • 2 : از بالای کلید F1 شروع کنید و زبانه ها را به طرف داخل با استفاده از یک پیچ گوشتی سر تخت و ریز به طرف داخل فشار دهید.
  • 3 : هنگامی که زبانه های بالا باز شود بالای صفحه کلید آزاد خواهد شد.

Image #1Image #2

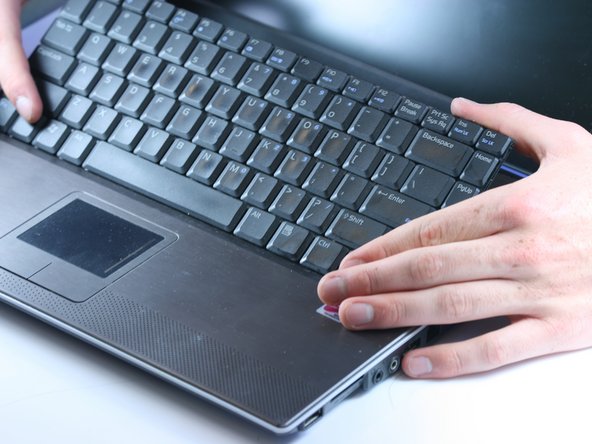

مرحله 4 :

  •  1 : صفحه کلید را بر روی زاویه 45 درجه نگه دارید

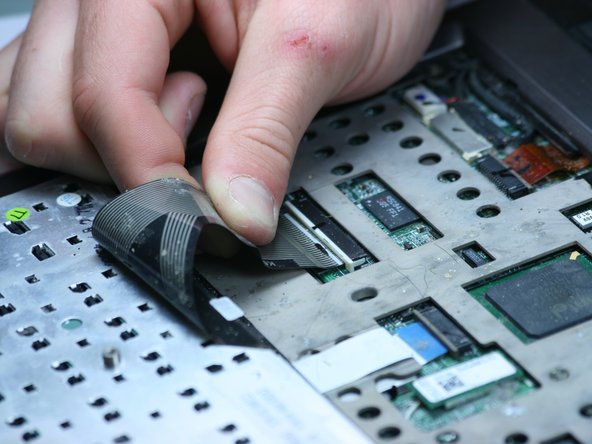

  • 2 : کابل صفحه کلید ( عکس 2 ) را به آرام به طرف خارج بکشید

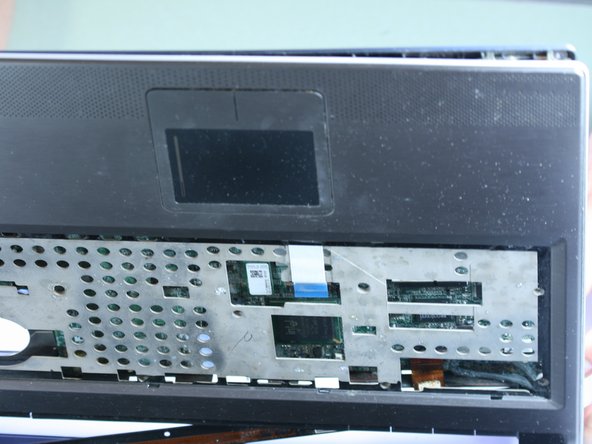

Image #1

مرحله 5 – کیس و مادر برد :

  •  1 : پیچ های نشان داده شده در عکس را باز کنید.
 جداسازی برد از کیس لپتاپ 22

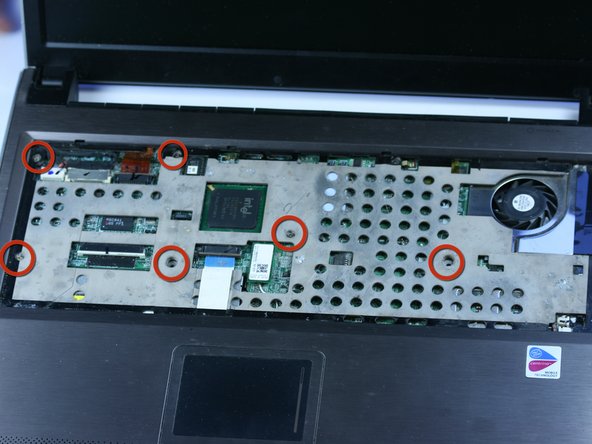

مرحله 6 :

  •  1 : پیچ های نشان داده شده در عکس بالا را باز کنید.
Image #1جداسازی برد از کیس لپتاپ 22

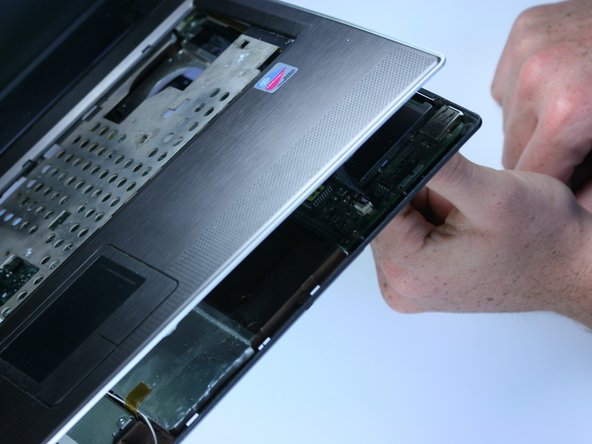

مرحله 7 :

  •  1 : بعد از جدا کردن پیچ ها دو پنل بالایی و پایینی از هم جدا شده.با استفاده از پیک زبانه های بسته مانده در دور لپتاپ را باز کنید
  • 2 : هشدار : مراقب باشید در 2 طرف کیس کابل هایی متصل میباشند

جداسازی برد از کیس لپتاپ 44Image #2Image #3

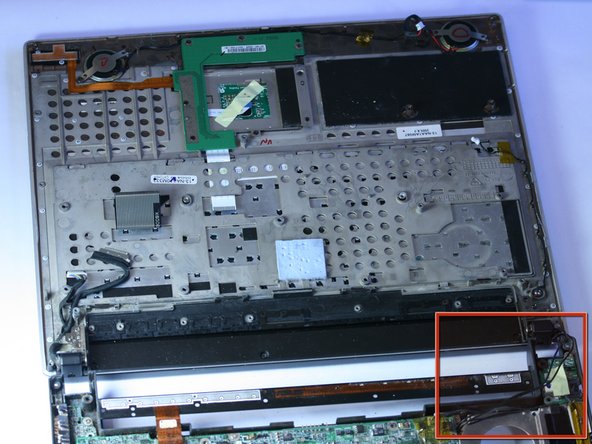

مرحله 8 :

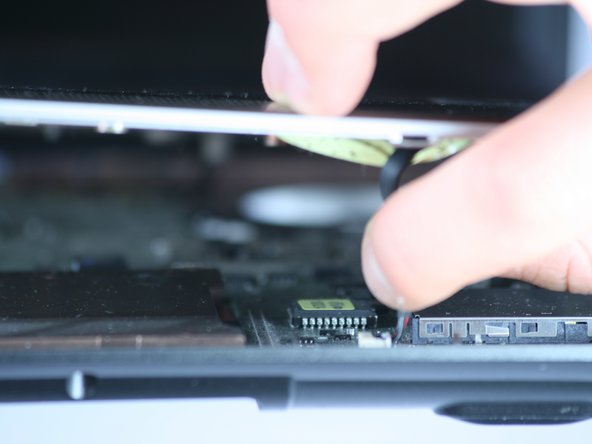

  •  1 : با استفاده از یک پنس نوک تیز، از جلو شروع به آزاد کردن کابل ها کنید
  •  2 : کابل اتصال ال سی دی به شاسی اصلی بسیار دشوار باز خواهد شد.بهتر است کاملا از پنس استفاده کنید
Image #1

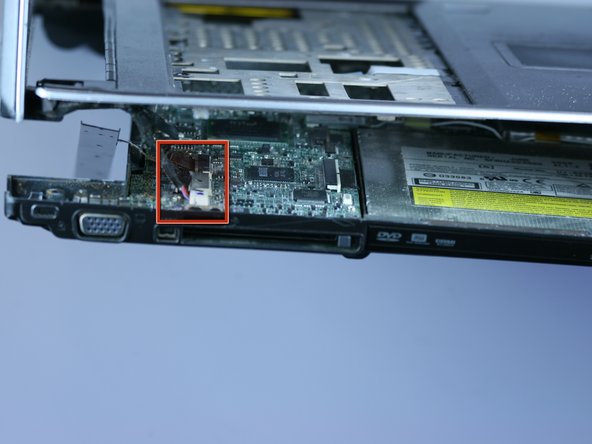

مرحله 9 :

  •  1 : کابل مورد نظر در عکس بالا را جدا کنید
  • 2 : تمام شد ! این هم از کیس و برد اصلی

حال شما توانستید براحتی جداسازی برد از کیس لپتاپ را انجام دهید. و میتوانید به تعمیر برد یا کیس بپردازید.
