آموزش تصویری تعویض پنل ال سی دی لپتاپ Acer Aspire 5536

آموزش تصویری تعویض ال سی دی لپ تاپ Acer Aspire 5536 توسط دپارتمان تعمیرات لپ تاپ اینفو پارسه گرد آوری شده است تا همکاران و خوانندگان بتوانند با کمترین میزان تجربه و امکانات شروع به تعویض ال سی دی لپ تاپ خود کنند.

در صورت نیاز به راهنمایی بیشتر و یا ارسال دستگاه جهت تعمیرات سخت افزاری و نرم افزاری به دپارتمان تعمیرات لپ تاپ اینفو پارسه میتوانید با شماره تماس ۶۶۱۷۵۳۴۹ ۰۲۱ تماس حاصل فرمایید یا از طریق لینک زیر به این بخش دسترسی پیدا نمایید.



زمانی که پنل ال سی دی لپتاپ شما دچار مشکلاتی همچون شکستگی، سوختگی یا … میشود شما نیاز به تعویض پنل ال سی دی لپتاپ دارید. برای انجام این کار ابتدا باید به جدا سازی LCD لپتاپ از قاب آن بپردازید. به همین منظور انفورماتیک پارسه آموزش جدا سازی و تعویض ال سی دی لپتاپ را برای شما آماده نموده است.

برای تعویض ال سی دی لپتاپ لطفا مراحلی که در زیر آمده است را به دقت انجام دهید.

تعویض پنل ال سی دی لپتاپ

مرحله 1  تعویض ال سی دی لپ تاپ :

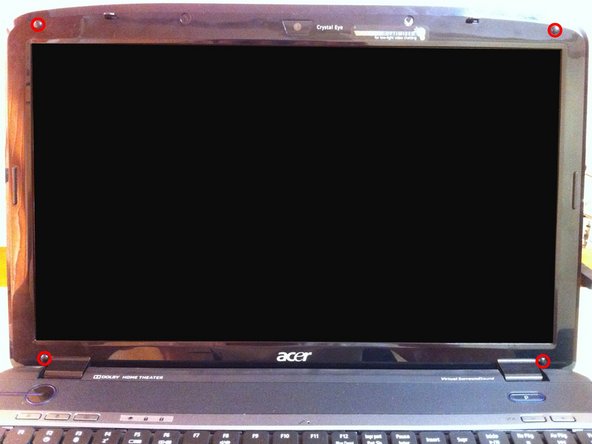

1 : برای تعویض پنل ال سی دی لپتاپ  ابتدا  مطابق شکل، 4 پیچ بالای ال سی دی را باز کنید.




تعویض پنل ال سی دی لپتاپتعویض پنل ال سی دی لپتاپ 3

 مرحله 2  تعویض ال سی دی لپ تاپ :

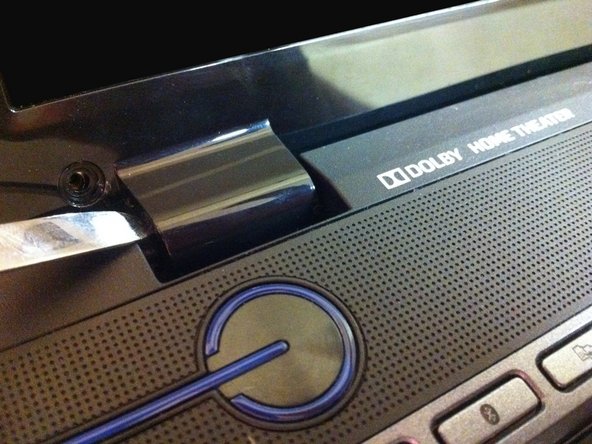

1 : با کاردک پیک دار قاب پلاستیکی پشت را نگه دارید

2 : مراقب باشید. در قسمت پایین، مخصوصا بالای لولا کابل وجود دارد

تعویض پنل ال سی دی لپتاپ

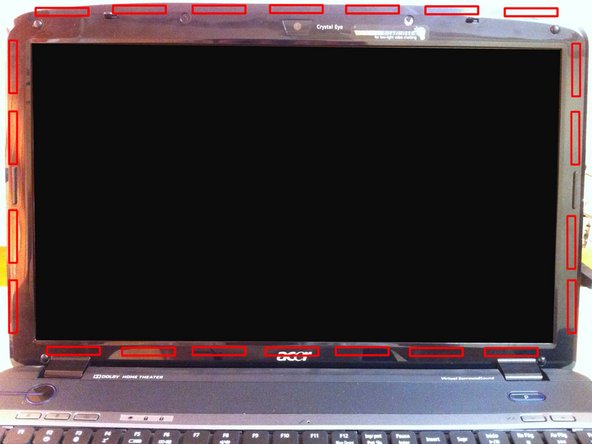

مرحله 3 تعویض ال سی دی لپ تاپ:

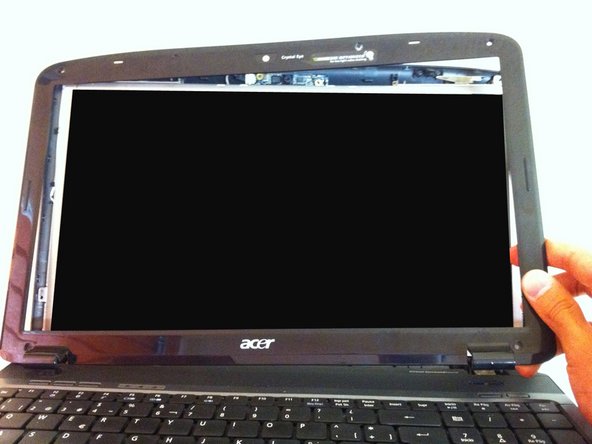

1 : زمانی که همه کلیپ(چفت) ها را در بیاورید کاور به راحتی در می آید


تعویض پنل ال سی دی لپتاپتعویض پنل ال سی دی لپتاپ 22


مرحله 4  تعویض ال سی دی لپ تاپ:

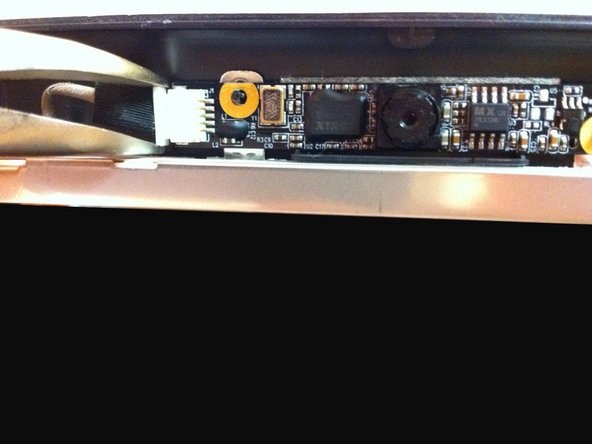

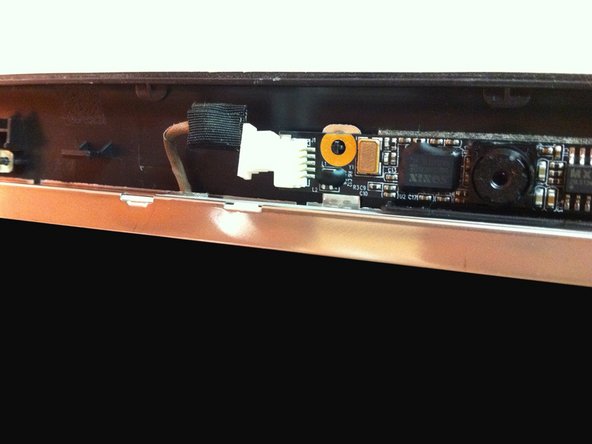

1 : با دقت کابل دوربین را قطع کنید.



تعویض پنل ال سی دی لپتاپ 33Image #2

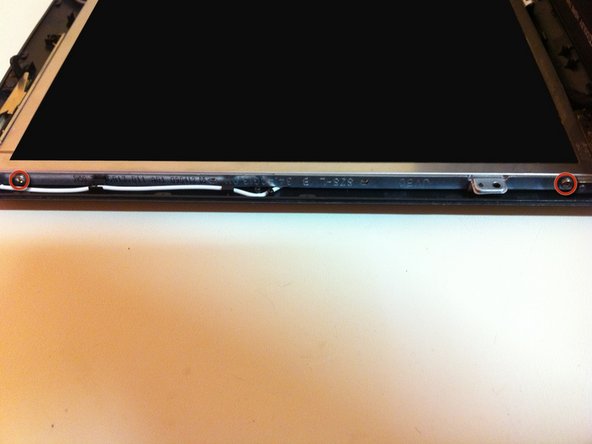

مرحله 5 تعویض ال سی دی لپ تاپ:

1 : 4 پیچ 2 طرف لپتاپ را باز کنید.

تعویض پنل ال سی دی لپتاپ 44

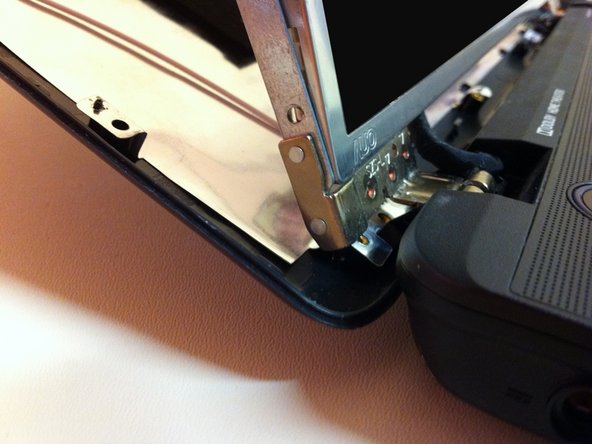

مرحله 6  تعویض ال سی دی لپ تاپ:

1 : 4 پیچ دیگر که نگه دارنده ی قاب به لولا میباشند را باز کنید.



Image #1Image #2Image #3


مرحله 7  تعویض ال سی دی لپ تاپ:

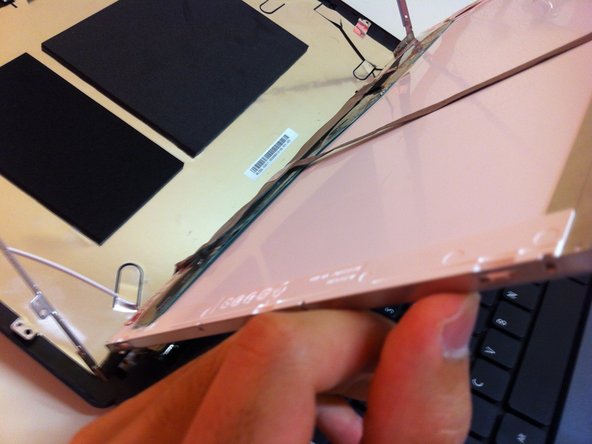

1 : ال سی دی را گرفته تا با زمین برخورد نکند



تعویض پنل ال سی دی لپتاپ 8Image #2

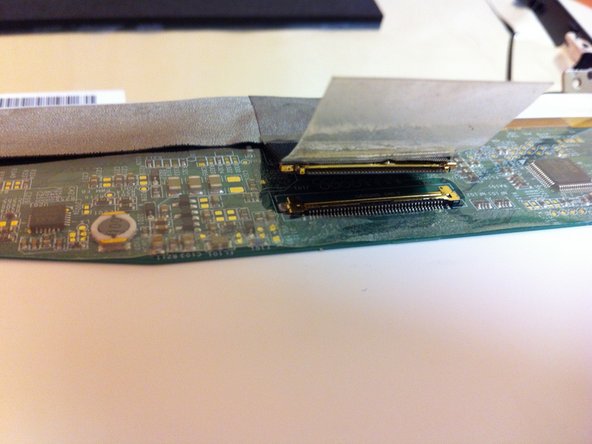

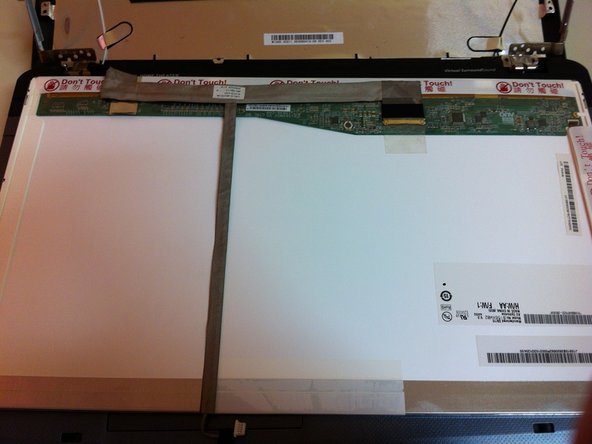

مرحله 8  تعویض ال سی دی لپ تاپ

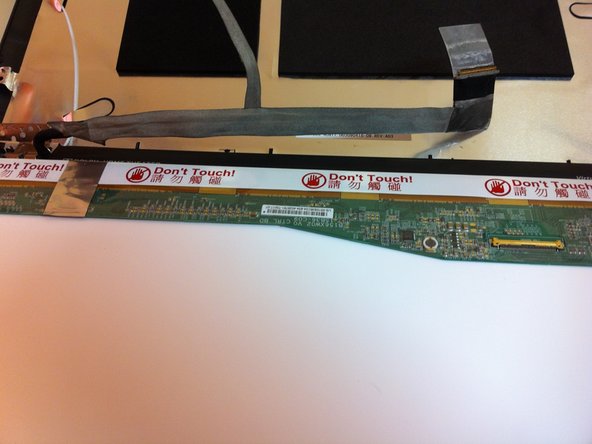

1 : جدا کردن نوار کابل ال سی دی

2 : مراقب باشید که تمام نوار را با فشار نکشید زیرا ممکن است کابل ال سی دی آسیب ببیند


Image #1Image #2

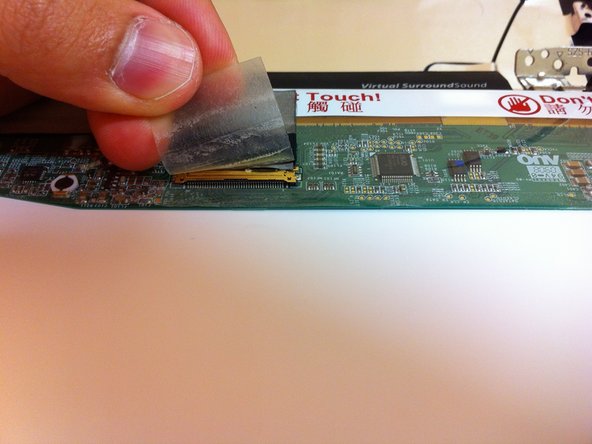

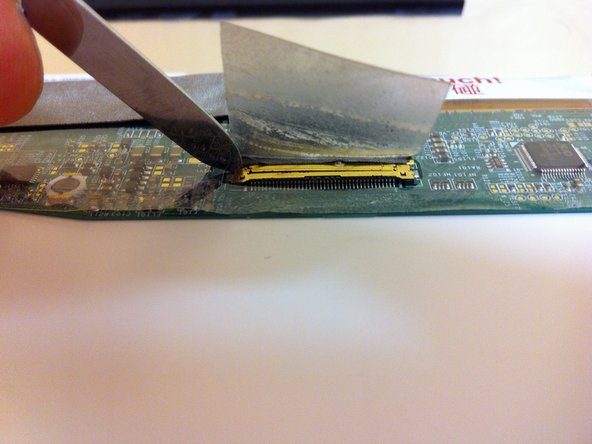

مرحله 9 تعویض ال سی دی لپ تاپ:

1 : کابل را با دقت به وسیله پیک جدا کنید


Image #1Image #2

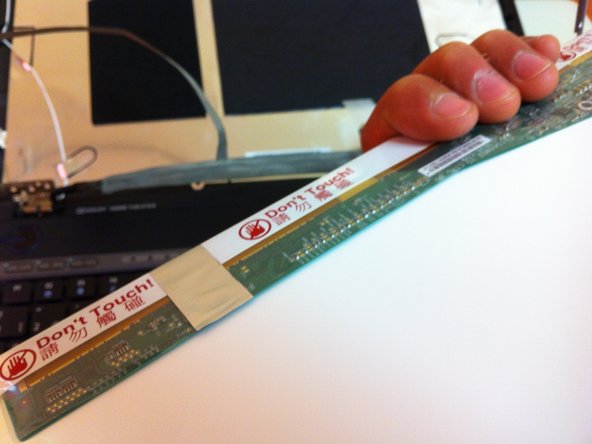

مرحله 10 :

1 : کابل پشت ال سی دی را رها کنید
2 : ال سی دی الان باید به طور کامل آزاد باشد.

حالا میتوانید به تعویض پنل ال سی دی لپتاپ بپردازید.
