آموزش تصویری تعویض LCD لپتاپ Lenovo G570

جهت تعویض LCD لپتاپ ابتدا تصاویر زیر را مشاهده نمایید و در هنگام تعویض LCD لپتاپ دقت کافی را به خرج دهید.

تعویض LCD لپتاپ



تعویض LCD لپتاپ 2

مرحله 1 :

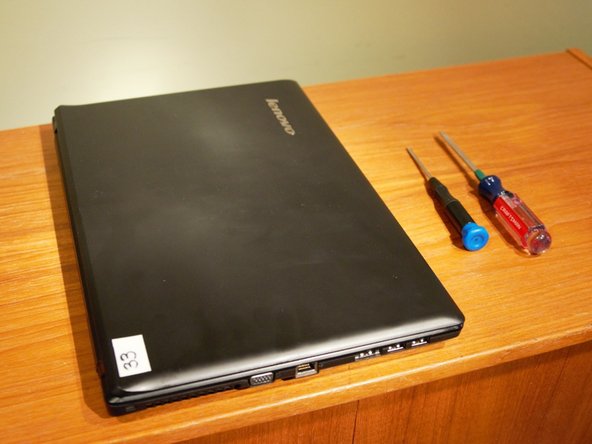

  •  برای تعویض LCD لپتاپ Lenovo G570 ابتدا ابزار مورد نیاز برای این کار را آماده کنید.


تعویض LCD لپتاپ 3

مرحله 2 :

  • جهت تعویض LCD لپتاپ Lenovo G570 ، ابتدا باید باطری را خارج نمایید.

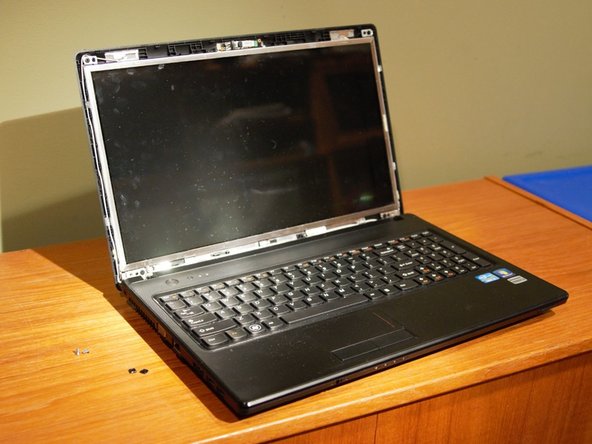

  •  دو پیچ نشان داده شده در عکس ها  روی قاب LCD را باز کنید.


تعویض LCD لپتاپ 5تعویض LCD لپتاپ 6


مرحله 3 :

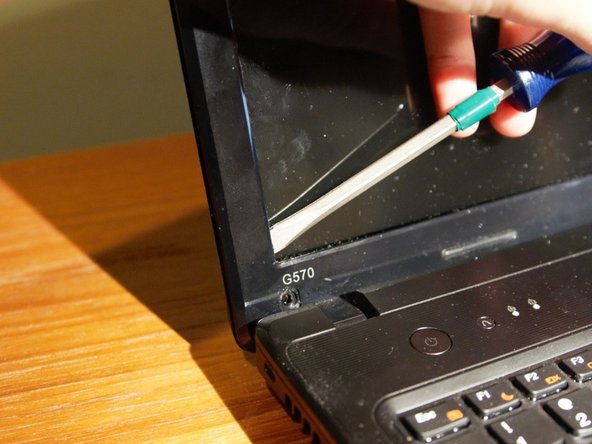

  • جهت تعویض LCD لپتاپ باید پانل دور ال سی دی را با استفاده از یک پیک جدا کنید.
  • مراقب خار های دور قاب باشید تا شکسته نشوند.
Image #1Image #2Image #3

مرحله 4 :

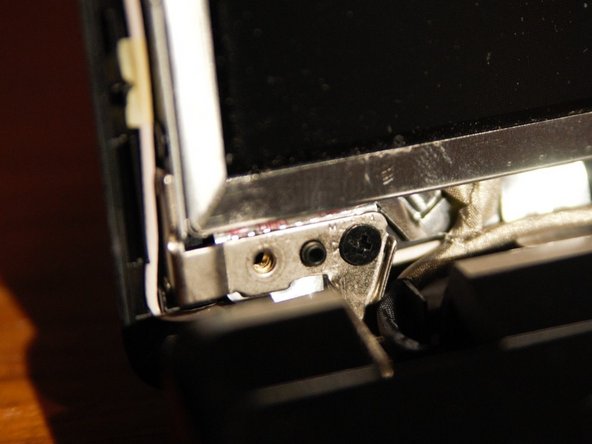

  •  چهار پیچ نشان داده شده در عکس را باز کنید


تعویض LCD لپتاپ 7

مرحله 5 :

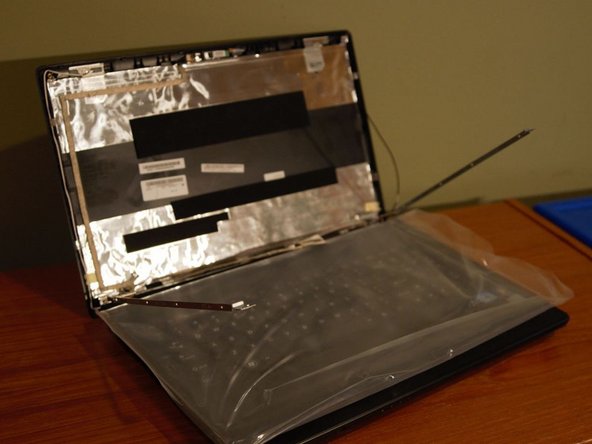

  •  پانل را گرفته و به آرامی به سمت خود بکشید تا از قاب در بیایید.



  • مراقب باشید هنوز اتصالاتی برقرار است

Image #1

مرحله 6 :

  •  حال قبل از جدا کردن LCD کابل LCD را آزاد کنید.
Image #1Image #2

مرحله 7 :

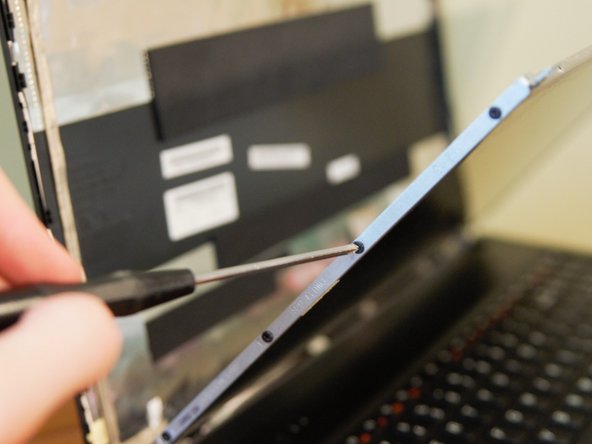

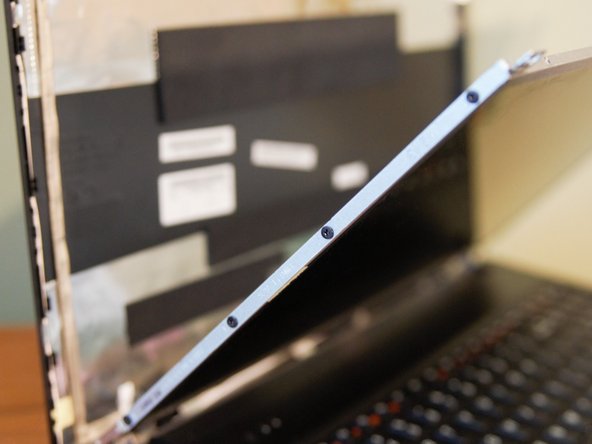

  •  پیچ های دور ال سی دی را باز کنید.(هر طرف 4 پیچ )


Image #1

مرحله 8 :

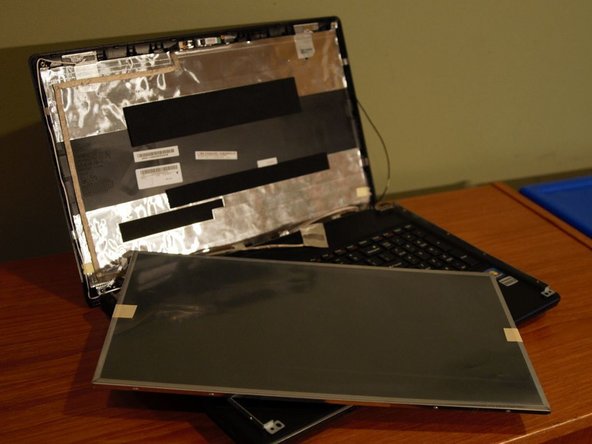

  •  حال میتوانید ال سی دی را جدا کنید.
