کالبد شکافی : هارد IBM Travelstar DJSA-220 2.5Reviewed by امیر پورنصیر on Jun 13Rating: 5.0هارد IBMپس از خواندن این مقاله شما قادر خواهید بود که هارد IBM خود را به طور کامل باز کنید و با خواندن این مقاله با تمام اجزای داخلی هارد آشنا میشوید.

کالبد شکافی : هارد IBM

Image #1

Image #2

Image #3



مرحله 1 :

  •  مشخصات هارد

    •  20.00GB ATA/IDE

    •  5V 500mA

    •  4200RPM

    •  Original Apple OEM!

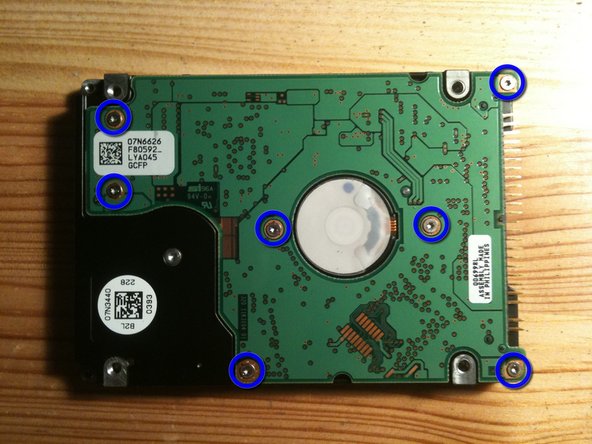

  •  هفت پیچ روی هارد IBM که در تصویر نشان داده شده است را باز کنید.



هارد IBMهارد IBM

مرحله 2 :

  •  سطح دیسک مانند آینه است حتی شما میتوانید آیفون 3g من را هم ببینید !

  •  بخش هایی از دستگاه

    •  بخش زرد هد

    •  آبی موتور هد

    •  بخش سبز هم یک کیسه ی کوچک برای جذب رطوبت است




Image #1Image #2



مرحله 3 :

  • پیچ های نشان داده شده در عکس را باز کنید



Image #1

مرحله 4 :

  •  حال شما میتوانید پشت دستگاه را بدون برد اصلی ببینید

  •  نارنجی : اتصال سر برای نقل و انتقال داده ها با سرعت بالا

  •  زرد : اتصال موتور ، برای تنظیم حرکت موتور بر روی 4200RPM






Image #1Image #2

مرحله 5 :

  •  خوب ، موقع خمله به داخل است

  •  دو پیچ آبی را باز کنید

  •  زرد : این قطعه یک آهنربای قوی است

  •  قرمز : این یکی کابل PBC روبان است

  •  سبز : دو پیچ را حذف کنید

  •  صورتی : پیچ را باز کنید







Image #1

مرحله 6 :

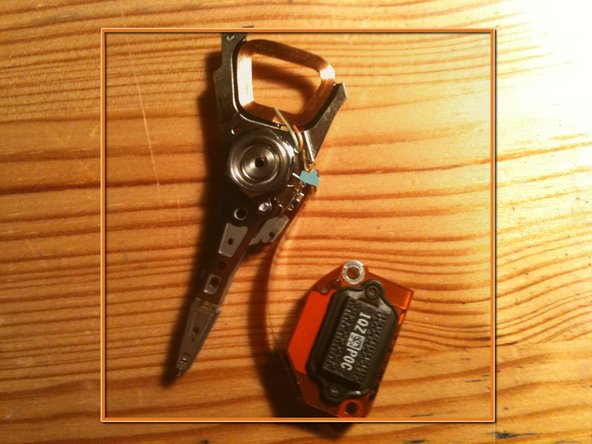

  •  هد به همراه کانکتور

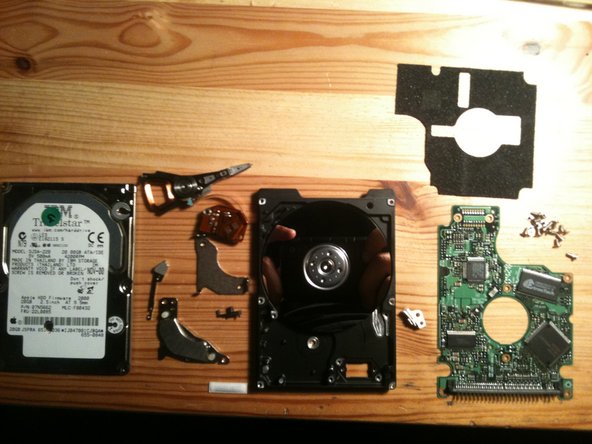

تعمیر هارد IBM

مرحله 7 :

  •  خوب کار تمام است ! این هم از هارد IBM شما
