کالبد شکافی - آپید مینی رتیناReviewed by دپارتمان IT on Jun 11Rating: 5.0کالبد شکافی و بررسی آیپد مینی رتینا iPad Mini Retina Displayآیپد مینی رتینا یک آیپد 7.9 اینچی شرکت اپل میباشد و در این مقاله قصد داریم تا به بررسی آیپد مینی رتینا از لحاظ ساختار ظاهری و درونی بپردازیم.



کالبدشکافی و بررسی آیپد مینی رتینا

بررسی آیپد مینی رتینا 1

بررسی آیپد مینی رتینا 2

دیگر عادت کرده ایم که به محض معرفی محصولات جدید، به کمک سایت ifixit درون آن محصولات را مشاهده نماییم.این بار نیز قصد بررسی آیپد مینی رتینا را داریم. در این مقاله میخواهیم این محصول را کالبدشکافی نماییم و از لحاظ ظاهزی و درونی به بررسی آیپد مینی رتینا  بپردازیم.



در ابتدا باید به بررسی آیپد مینی رتینا از لحاظ ظاهری میپردازیم:

مرحله 1 :

  • عادت داریم که وقتی نسل جدیدی از محصولات اپل معرفی می شود قطاری از «تر»ها را کنار هم بچینیم؛ پس از همین جا شروع می کنیم: آیپد مینی رتینا گرانتر، سنگین تر و ضخیم تر از سلف خود است ولی در عوض قوی تر هم هست.

    مشخصات این محصول از این قرارند:
    • نمایشگر ۷.۹ اینچی، پنل LCD با رزولوشن ۲۰۴۸ در ۱۵۳۶ پیکسل و تراکم ۳۲۶

    •  پردازنده دو هسته ای و ۶۴ بیتی A7 به همراه ۱ گیگابایت رم

    •  کمک پردازنده حرکتی M7

    •  دوربین پشتی ۵ مگاپیکسلی با قابلیت ضبط ویدیوی تمام اچ دی و دوربین جلویی ۷۲۰p

    • وای فای ۸۰۲٫۱۱n با آنتن دو تایی مایمو (MIMO)

    • حافظه ۱۶، ۳۲، ۶۴ یا ۱۲۸ گیگابایت

    بررسی آیپد مینی رتینا 3بررسی آیپد مینی رتینا 4



مرحله 2 :

  • جدای از رنگ دستگاه که مسئله ای سلیقه ای است، محل قرار گیری بلندگوها خوب است و خروجی کم نقصی را باعث می شود.

  • در باب اندازه، با وجود بزرگ تر شدن دستگاه، هنوز هم می توان به آن برچسب «جا شونده در یک دست» را زد و از این بابت مشکل خاصی وجود ندارد.



حال نوبت باز کزدن آیپد میباشد. ما در ادامه میخواهیم به بررسی آیپد مینی رتینا از لحاظ نوع ساخت قطعات درونی بپردازیم:

Image #1Image #2Image #3ظ

مرحله 3 :

  • اول از همه لوازم مورد نیاز را باید آماده کرد و از آن جایی که این نخستین تجربه در باز کردن یک آیپد مینی رتینا است باید به دقت لوازم را انتخاب کرد تا در میانه راه مشکلی پیش نیاید.



  • بعد از اندکی کلنجار با چسبی که برای استحکام قرار گیری نمایشگر به کار رفته می توانید آن را از بدنه جدا کنید.



  • مثل همیشه کلی چسب مسخره همه جای دستگاه هست؛ این اصلاً خوب نیست و کار تعمیر را سخت می کند.

Image #1Image #2

مرحله 4 :

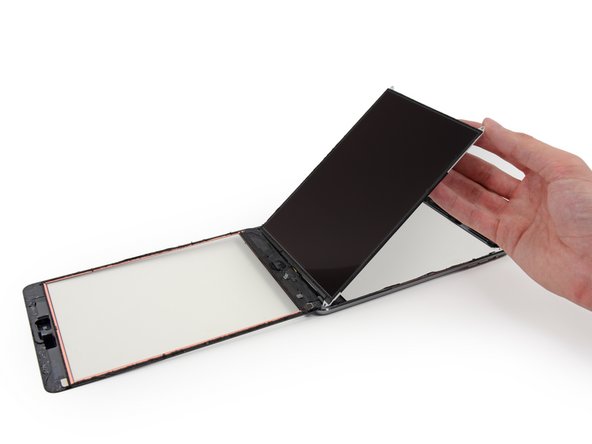

  •  نمایشگر بهتر که به منظور پیکسل های بیشتر به کار گرفته شده ۰.۳ میلی متر ضخامت دستگاه را از مدل سال قبل بیشتر کرده. از قضای روزگار این تفاوت مانند فرق بین آیپد و کیندل فایر HDX است ولی آن کجا و این کجا، کیندل توانست رتبه تعمیر پذیری ۷ از ۱۰ را کسب کند. حالا ببینیم این چند می گیرد.
  •
  • شما برای این کار باید چند تایی کپسول دل و جرأت بخورید تا بتوانید این طوری یک آیپد مینی را ورق (!) بزنید


Image #1Image #2Image #3

مرحله 5 :

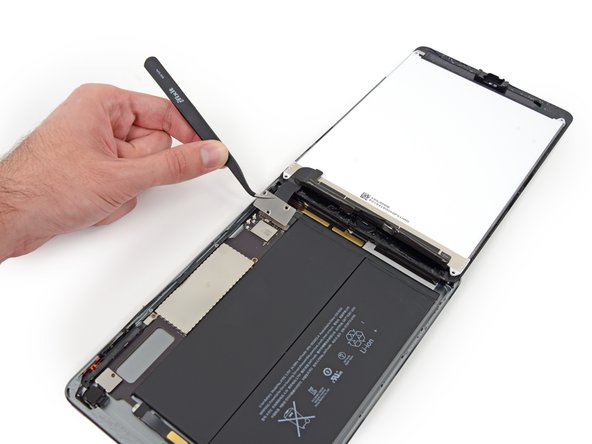

  •  به نظر می رسد اپل کمی از سر و ته کار زده، این یکی در مقایسه با آیپد اول که ۱۶ پیچ داشت فقط ۷ تا دارد.



  • LCD و کابل آن را با تجربه ای که از آیپد مینی اول به دست آمد باز می کنیم تا کاملاً جدا شود.
  • Image #1Image #2

مرحله 6 :

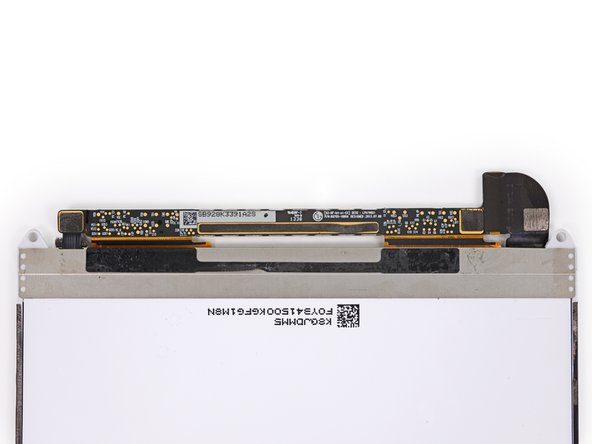

  •  شایعات حول مشکل تولید پنل رتینا باعث شد نگاه دقیق تری به آن داشته باشیم. تبلت کوچولوی ما نمایشگری ساخت LG دارد
  • و از راه انداز Dp655 که در آیپد ایر هم یافت شد استفاده کرده.

  • یک جفت قطعه با شماره های TI TPS65143A و TI TPS65195 هم وجود دارند که به نظر می رسد مدار مجتمع تغذیه نمایشگر باشند.

  • Image #1Image #2Image #3

مرحله 7 :

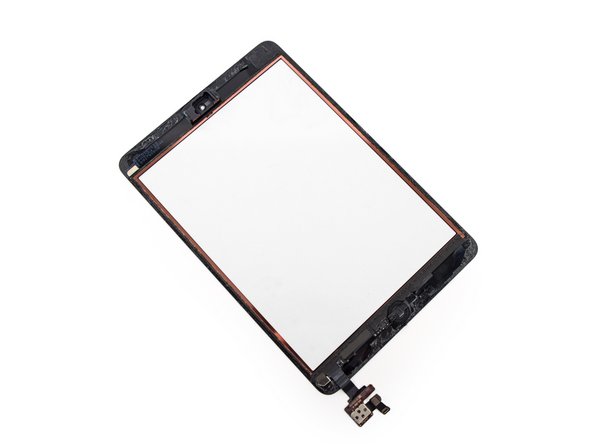

  •  بعد نوبت به برداشتن پنل جلوی دستگاه می رسد که دشواری خاصی ندارد.



  • جای تعجب ندارد که کنترل کننده لمسی آیپد از نوع BCM5976 ساخت Broadcom باشد چون که پیش تر در آیپد ایر، آیفون ۵ و آیفون ۵S هم آن را دیده بودیم.
Image #1Image #2

مرحله 8 :

  •  حالا به نیروگاه دستگاه می رسیم که چنین مشخصاتی دارد: ۳.۷۵ ولت، ۲۴.۳ وات ساعت و ۶۴۷۱ میلی آمپر ساعت. به نسبت باتری ۱۶.۳ وات ساعتی آیپد مینی اول، در این جا برای تامین انرژی نمایشگر رتینا به انرژی بیشتری نیاز است که اپل فکرش را کرده.
  •
  • البته هنوز هم عمر باتری ۱۰ ساعت است که از این نظر پیشرفت یا پسرفتی را شاهد نیستیم.
  •
  •
Image #1Image #2

مرحله 9 :

  •  اگر بار اول موفق نشدید ناامید نشوید، این که گفتیم چسب برای تعمیرکاری نقش «حال گیری» ایفا می کند همین است، کمی بیشتر زور و گرما وارد کنید تا باتری جدا شود.



  • بالاخره بعد از قدری ور رفتن باتری در می آید و می توانیم ببینیم پشت آن چه چیزهایی هست.



Image #1Image #2Image #3

مرحله 10 :

  •  حالا که باتری را جدا کردیم وقت آن رسیده به سراغ باقی قطعات برویم. اول از همه دوربین جلویی سر راه است که شماره ۸۲۱-۱۷۵۲-A روی آن نوشته شده.

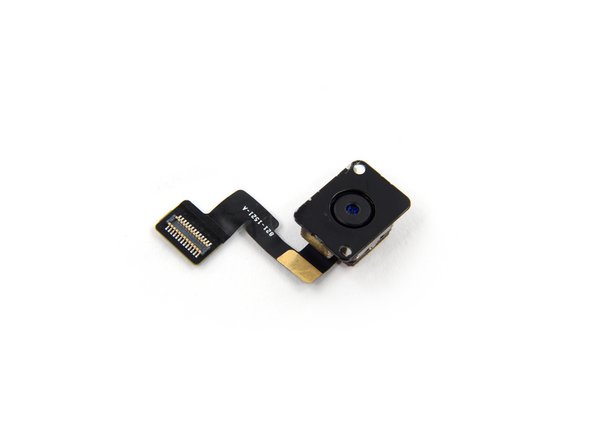

  • دوربین پشتی هم همان طور که می دانید ۵ مگاپیکسلی است که تغییری نسبت به گذشته نکرده.



  • مسئله بی تغییر ماندن دوربین از نظر تعمیرکار ایرادی ندارد اما مسلماً خیلی ها را سر خورده می کند.
  • Image #1Image #2Image #3

مرحله 11 :

  •

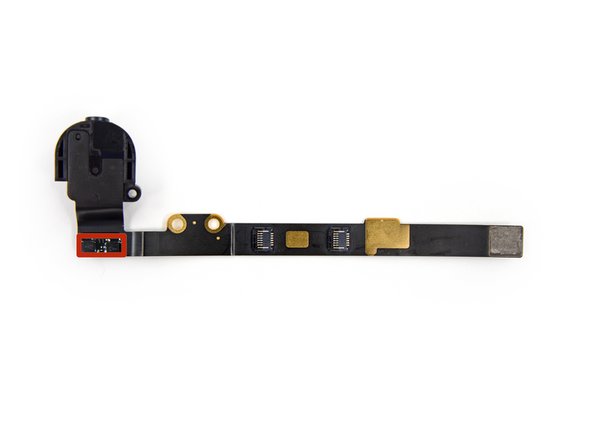

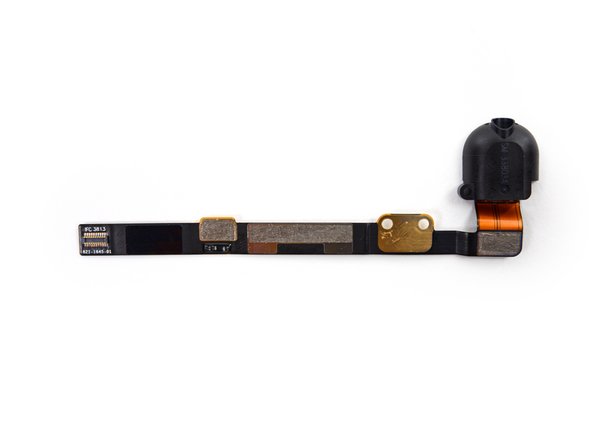

    در آوردن جک هدفون کار دشواری نیست و به راحتی انجام می شود.


  • مدارات مجتمع به کار رفته در این بخش هم با آن چه در آپد ایر دیدیم یک سان است؛ ولی روی آنها حرفی از اصل و نسب شان زده نشده.


Image #1Image #2Image #3

مرحله 12 :

  •

    مثل آیپد ایر، این جا هم آنتن دو تایی داریم که باعث بهبود گیرندگی وای-فای می شود.

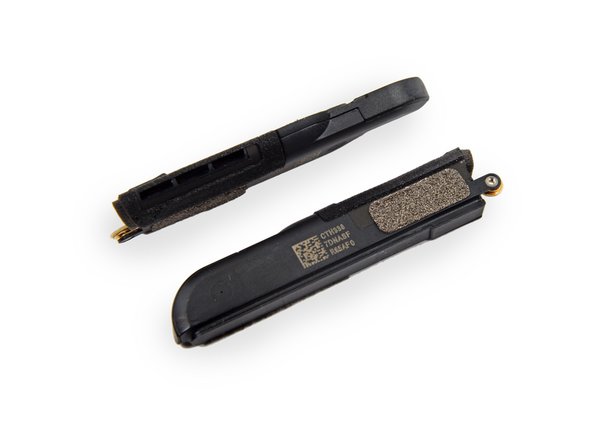

  •  یک جفت بلندگو را که از جا در آورید چیز زیادی روی شان نوشته نشده که بتوانید سازنده آنها را تشخیص دهید. گویا اپل به ادوات بی نام و نشان علاقه پیدا کرده؛


Image #1

مرحله 13 :

  •  با یک ابزار پلاستیکی به آرامی می توانید حافظه های تبلت را در آورید. اگر فکر کرده اید که دیگر چسبی در کار نیست سخت در اشتباهید چون دقیقاً زیر قسمت های اتصال، اپل چسب ریخته تا محکم کاری کرده باشد. اما، اما مثل این که دل سازنده برای تعمیرکاران سوخته و از خیر چسب کاری لاجیک برد گذشته.


Image #1Image #2

مرحله 14 :

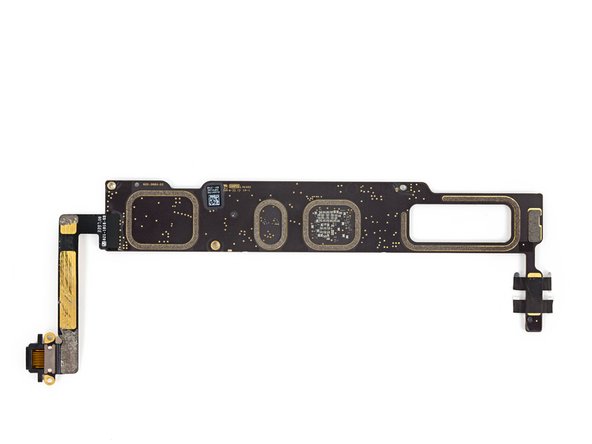

  •  تغییر شکلی که اپل در این قسمت داده باعث کاهش وزن دستگاه شده که از این بابت خیلی هم خوب است.



  • هنوز تمام نشده، می خواهیم تازه به اصل کار رسیدم؛ قسمت تراشه ها.
    قرمز: تراشه معروف A7 اپل که روی بسامد ۱.۴ گیگاهرتز کار می کند؛ درون همین قسمت ۱ گیگابایت رم هم قرار گرفته.
    نارنجی: پردازنده کمک حرکتی M7
    زرد: حافظه فلش NAND با ظرفیت ۱۶ گیگابایت ساخت توشیبا
    سبز: سنسورهای شتاب سنج و ژیروسکوپ
Image #1Image #2

مرحله 15 :

و باقی تراشه ها:
قرمز: کدک صوتی ۳۳۸S1213 Cirrus
نارنجی: آمپلی فایر ۳۳۸S1199
زرد: ۳۴۳S0656-A1
سبز: ماسفت های FDMC6676BZ و FDCM6683 ساخت شرکت Fairchild Semiconductor

Image #2

 بررسی آیپد مینی رتینا به پایان رسید. امیدواریم بهره کافی را از این کالبدشکافی برده باشید.
