آموزش باز کردن کامل لپتاپ Dell Alienware M11xR3


آموزش باز کردن کامل لپتاپ Dell Alienware M11xR3

شاید بسیاری از شما علاقه مند باشید که لپتاپ خود را کالبدشکافی نمایید و با اجزاء درونی آن آشنا شوید و یا حتی به تعمیر و با تعویض یکی از قطعات داخلی لپتاپ بپردازید. برای این منظور باید تجهیزات لازم را در اختیار داشته باشید و بدانید که هرکدام از اجزاء داخلی لپتاپ چگونه از لپتاپ جدا میشوند. برای این کار شما نیاز به آموزش باز کردن کامل لپتاپ دارید. به همین منظور انفورماتیک پارسه، آموزش باز کردن کامل لپتاپ Dell Alienware M11xR3 را برای شما آماده کرده است تا با یادگیری این کار کنجکاوی خود را مبنی بر کالبدشکافی لپتاپ پاسخ دهید.

برای آموزش باز کردن کامل لپتاپ مراحل زیر را به دقت انجام دهید و در هنگام جدا کردن اجزاء درونی لپتاپ جانب احتیاط را رعایت فرمایید.

آموزش باز کردن کامل لپتاپ

برای آموزش باز کردن کامل لپتاپ به تجهیزات زیر نیاز دارید:

مرحله 1 :

موارد مورد نیاز:

    • 1 : 1 پیچ گوشتی Phillips #1 and #00
    •  2 : یک پیچ گوشتی 1x Flathead Screwdriver
    •  3 : یک پنس ریز
    •  4 : خمیر سلیکون
    •
آموزش باز کردن کامل لپتاپ 1آموزش باز کردن کامل لپتاپ 3

اکنون آموزش باز کردن کامل لپتاپ را آغاز میکنیم:

مرحله 2 :

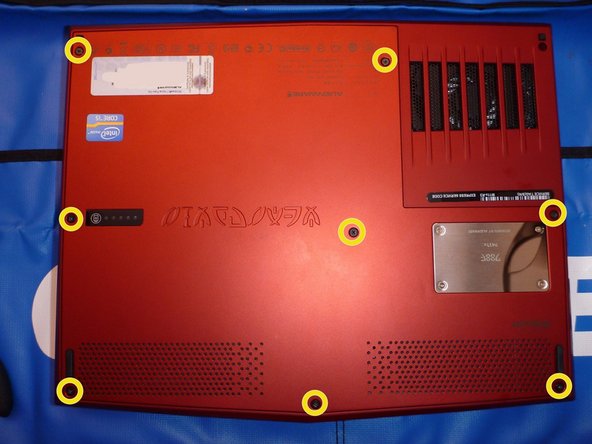

  • 1 : پیچ های نشان داده شده در تصویر را باز کنید.

آموزش باز کردن کامل لپتاپ 3

مرحله 3 :

  • 1 : کاور نشان داده شده در عکس را بردارید

آموزش باز کردن لپتاپ باز کردن کامل لپتاپ آموزش باز کردن کامل لپتاپ 4

مرحله 4 :

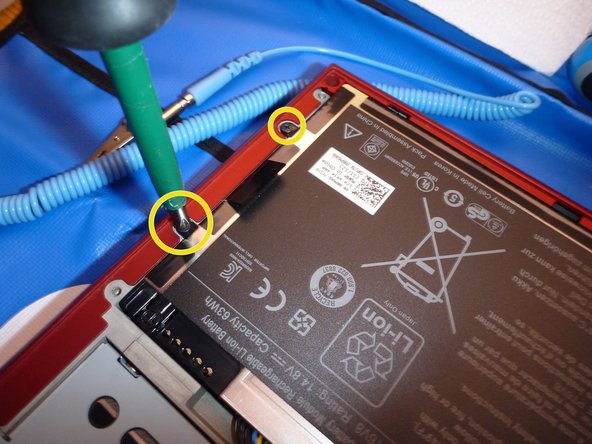

  • 1 : کابل باطری ( با مربع زرد نشان داده شده ) را باز کنید.

  •  2 : پیچ نشان داده شده در تصویر که با دایره زرد مشخص شده را باز کنید.
آموزش باز کردن کامل لپتاپ 5

مرحله 5 :

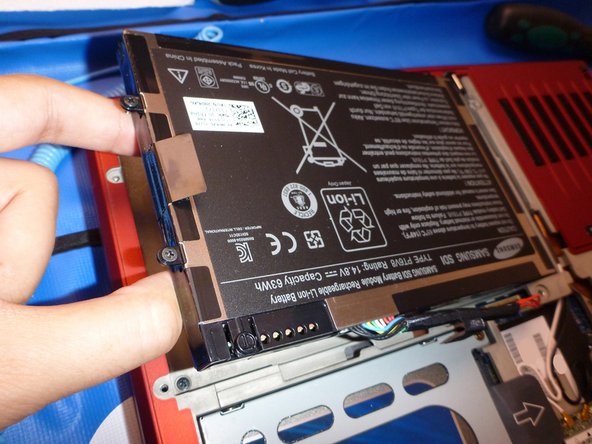

  • 1 : باطری را در بیاورید

آموزش باز کردن کامل لپتاپ 6آموزش باز کردن کامل لپتاپ

مرحله 6 :

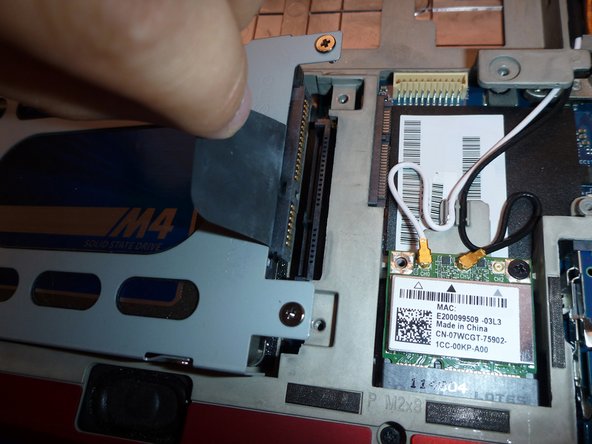

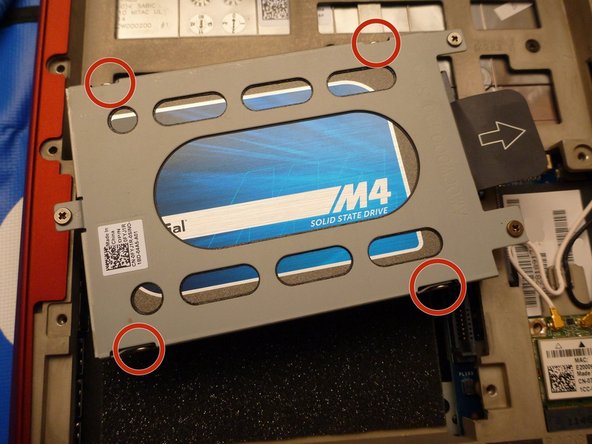

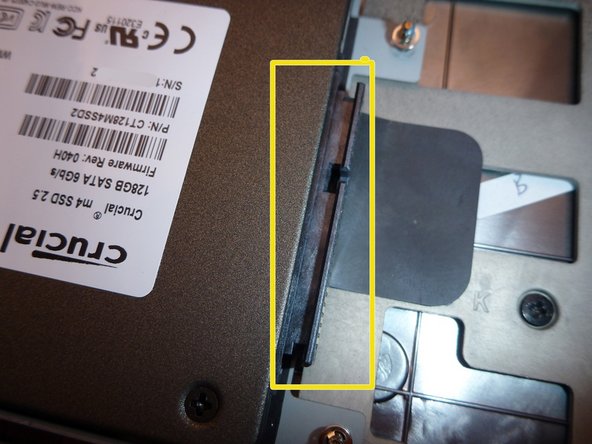

  • 1 : پیچ های نشان داده شده در عکس را باز کنید.
  • 2 : زبانه ی هارد را گرفته و هار را خارج سازید.

آموزش باز کردن کامل لپتاپ 7آموزش باز کردن کامل لپتاپ 8آموزش باز کردن کامل لپتاپ 0

مرحله 7 :

  • 1 : 4 پبچ 2 دو طرف هارد را باز کنید.
  • فراموش نکنید که کابل ساتای هار را هم جدا کنید.

آموزش باز کردن کامل لپتاپ 00آموزش باز کردن کامل لپتاپ 22آموزش باز کردن کامل لپتاپ 33

مرحله 8 :

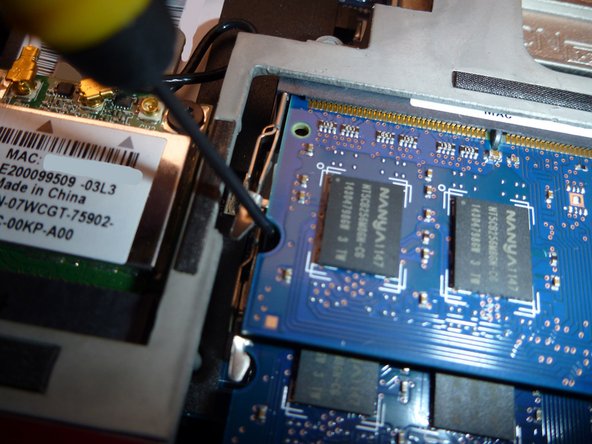

  • 1 : نگه دارنده رم ها را در تصویر اول میبینید.

  •  2 : با دقت رم را به جلو بکشید و خارج سازید.
  •  3 : همین کار را برای رم دوم ( در صورت وجود ) تکرار کنید.
  •
آموزش باز کردن کامل لپتاپ 000آموزش باز کردن کامل لپتاپ کارت وایرلسآموزش باز کردن کامل لپتاپ 66 کارت وایرلس

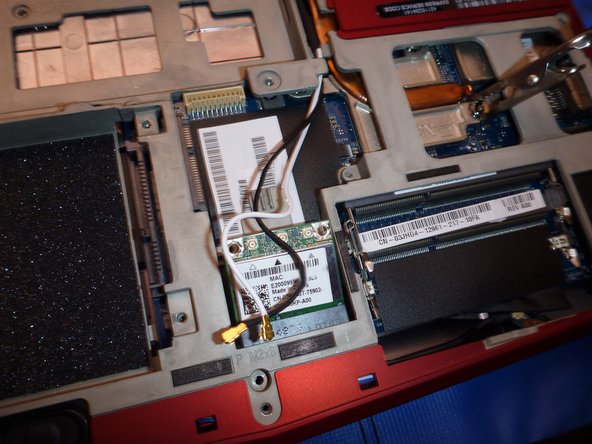

مرحله 9 :

  • 1 : با یک پنس ریز 3 کابل کارت وایرلس را باز کنید.

  • 2 : سپس پیچ را باز کنید.

  •  3 : حال کارت وایرلس را در بیاورید.
آموزش باز کردن کامل لپتاپ 77آموزش باز کردن کامل لپتاپ 88آموزش باز کردن کامل لپتاپ 999

مرحله 10 :

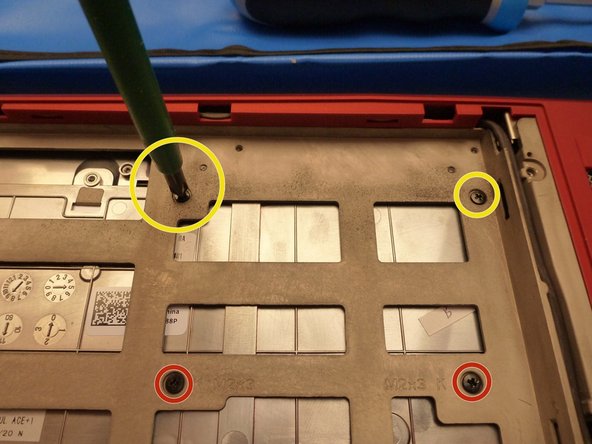

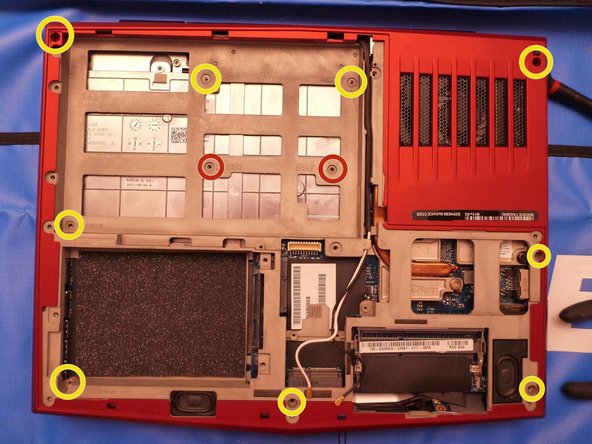

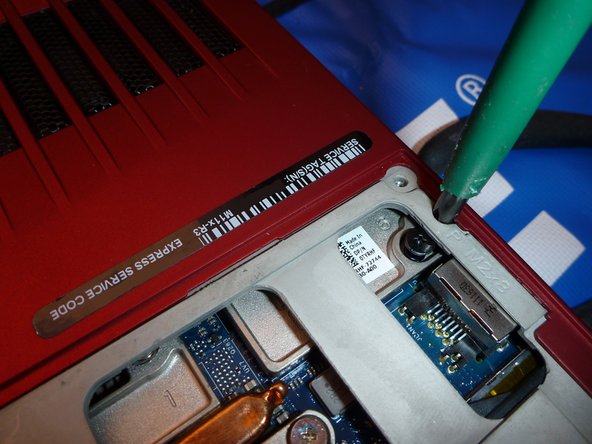

  • 1 : پیچ های شاسی با دایره زرد مشخص شده

  • 2 : پیچ های کیبرد با رنگ قرمز مشخص شده

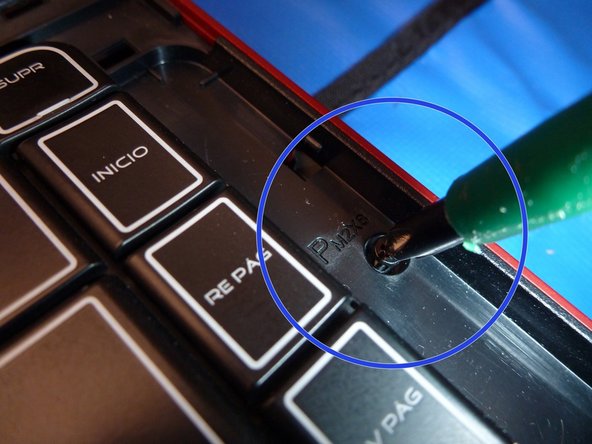

  •  3 : پیچ های نشان داده شده در عکس ها را باز کنید



آموزش باز کردن کامل لپتاپآموزش باز کردن کامل لپتاپ 111آموزش باز کردن کامل لپتاپ 222

مرحله 11 :

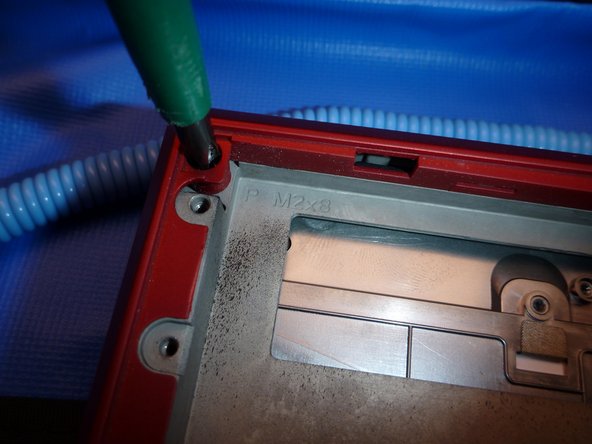

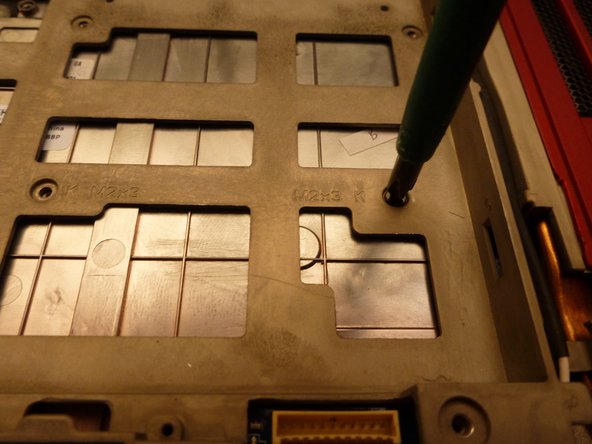

  • 1 : پیچ های نشان داده شده در عکس را باز کنید

آموزش باز کردن کامل لپتاپآموزش باز کردن کامل لپتاپ 666

مرحله 12 :

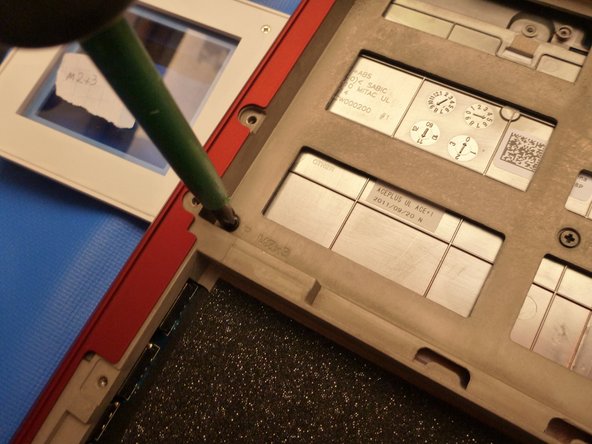

  • 1 : پیچ های نشان داده شده در عکس ها را باز کنید.

 باز کردن کامل لپتاپآموزش باز کردن لپتاپ

مرحله 13 :

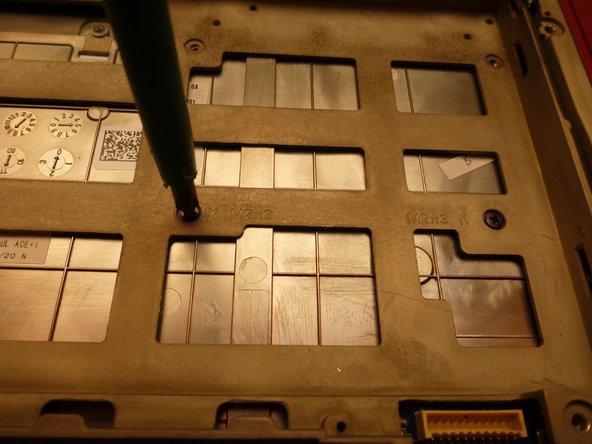

  • 1 : پیچ های نشان داده شده در عکس را باز کنید

آموزش باز کردن کامل لپ تاپآموزش باز کردن کامل لپتاپ

مرحله 14 :

  • 1 : پیچ های نشان داده شده در عکس را باز کنید.

آموزش باز کردن کامل لپتاپ 88آموزش باز کردن کامل لپتاپ 999آموزش باز کردن کامل لپتاپ

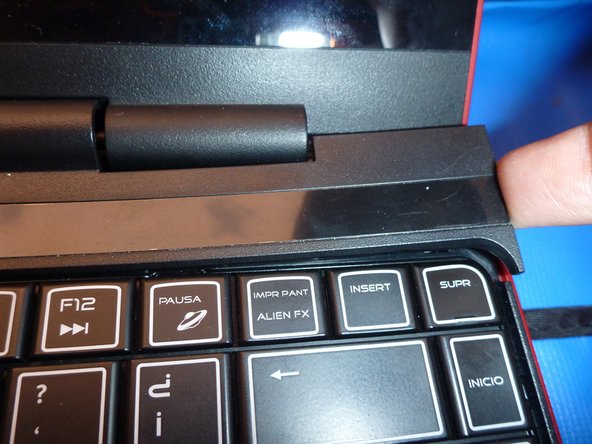

مرحله 15 :

  • 1 : از یک پیچ گوشتی ریز به عنوان اهرم استفاده کنید.

  • 2 : طبق عکس با استفاده از انگشت خود پانل را به سمت بالا آورده و به آرامی خارج کنید.

آموزش باز کردن کامل لپتاپ 11111آموزش باز کردن کامل لپتاپ 222222222آموزش باز کردن کامل لپتاپ 444444

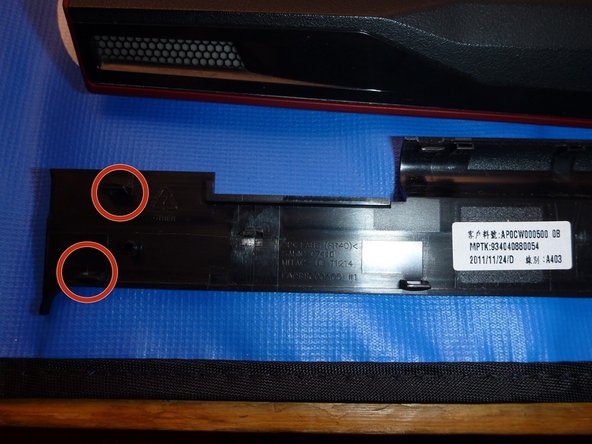

مرحله 16 :

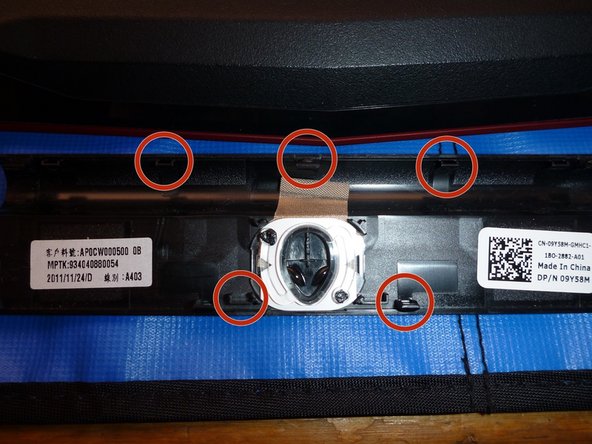

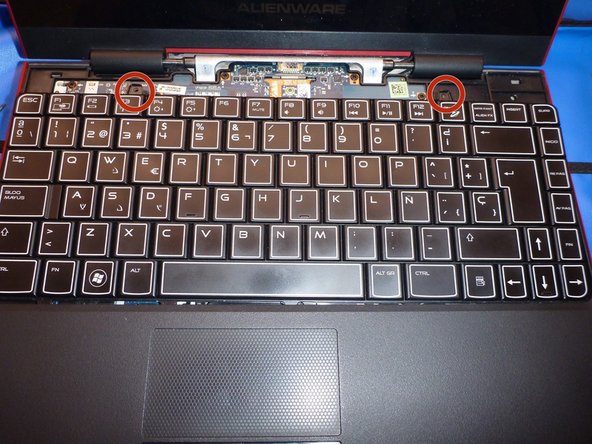

  •  1: زیانه های مشخص شده در تصویر زبانه های بستن پانل میباشد.
آموزش باز کردن کامل لپتاپآموزش باز کردن کامل لپتاپ 3333

مرحله 17 :

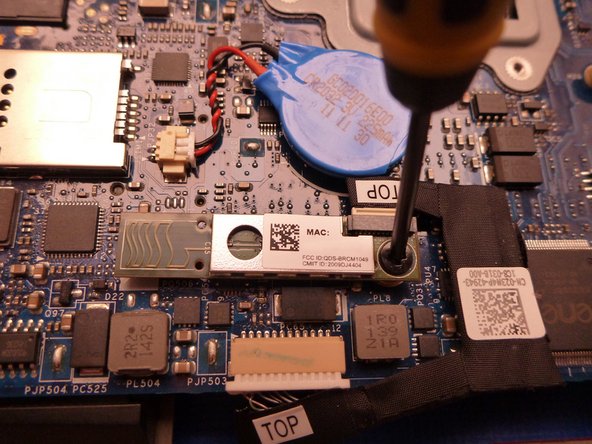

  • 1 : پیچ های نشان داده شده در عکس ها را باز کنید

آموزش باز کردن کامل لپتاپImage #2آموزش باز کردن کامل لپتاپ

مرحله 18 :

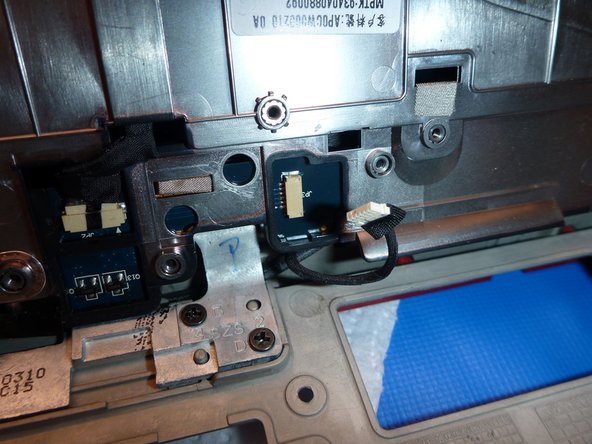

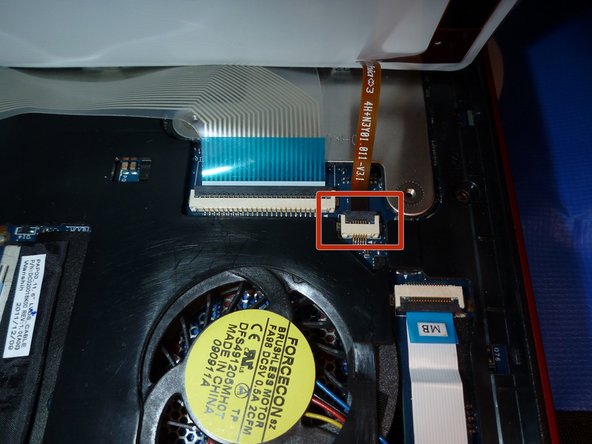

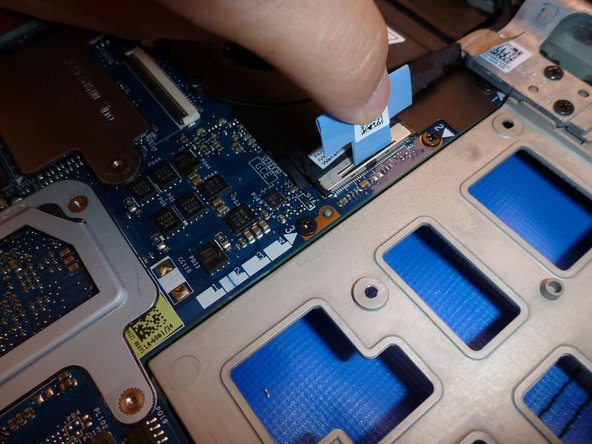

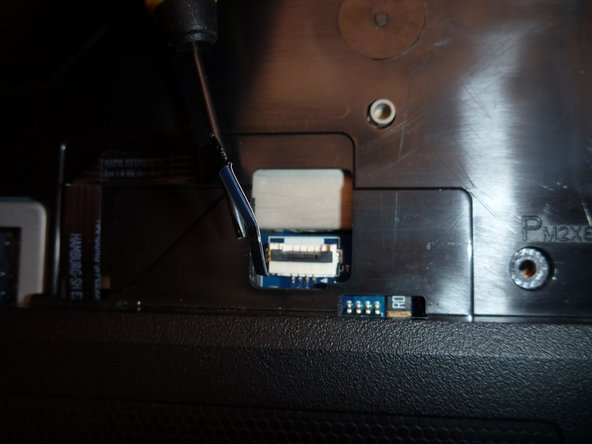

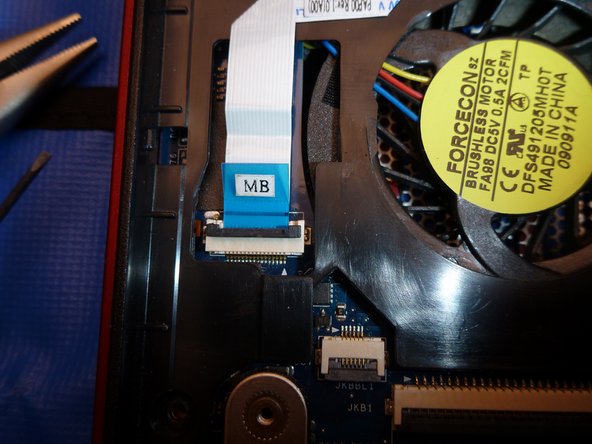

  •  1 : کابل های موجود در تصاویر را باز کنید.
Image #1Image #2Image #3

مرحله 19 :

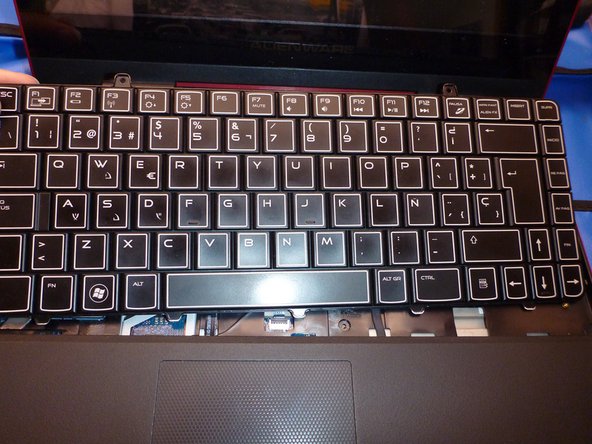

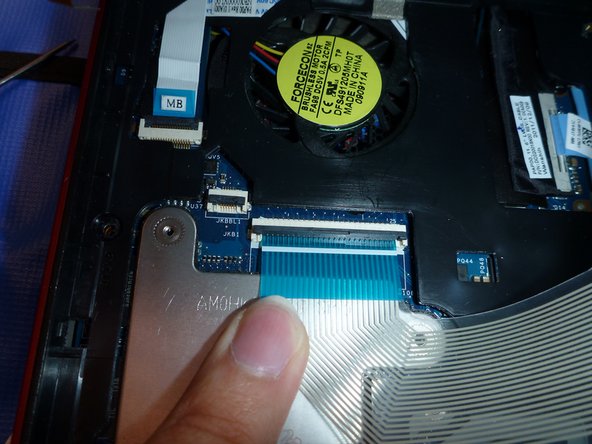

  • همین کار را برای کابل کیبورد نیز انجام دهید.

  • 2 : حال میتوانید صفحه کلید را آزاد سازید.

Image #1Image #2Image #3

مرحله 20 :

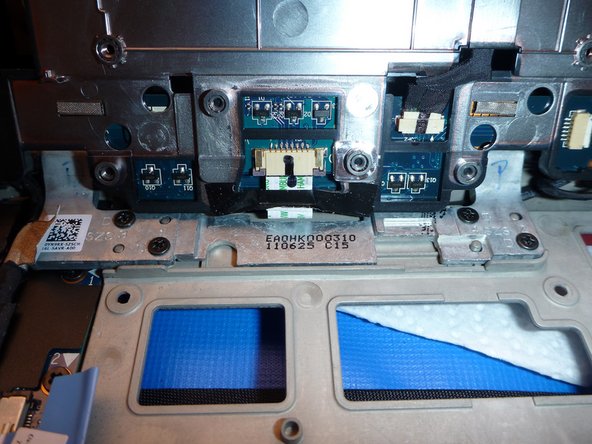

  •  1 : پیچ های نشان داده شده در عکس را باز کنید
Image #1Image #2Image #3

مرحله 21 :

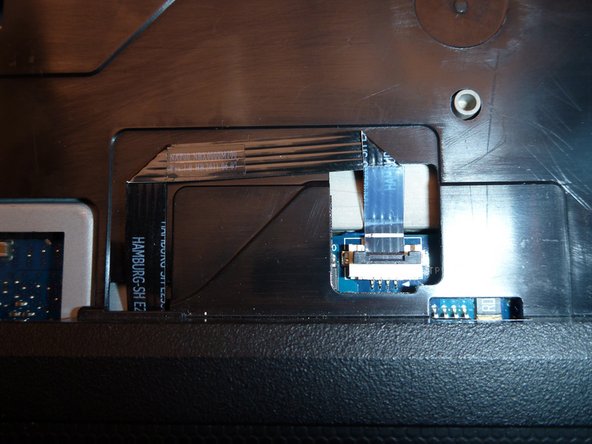

  • 1 : حال باید کابل تاچ پد را جدا کنید.

  •  2 : همانند مراحل دیگر آن را جدا سازی کنید.
Image #1Image #2Image #3

مرحله 22 :

  • 1 : کابل ال سی دی را مشاهده میکنید.

  • 2 : آن را جدا کنید.

Image #1Image #2Image #3

مرحله 23 :

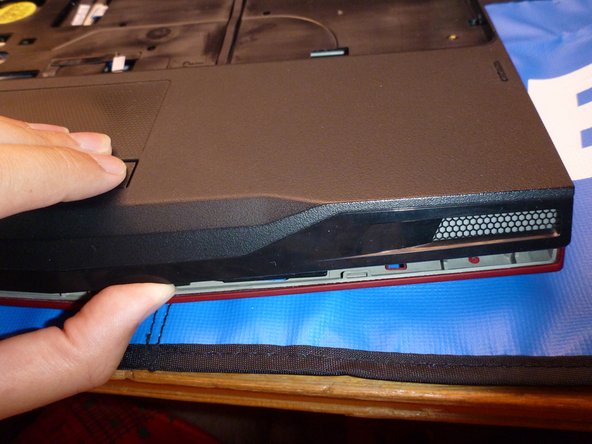

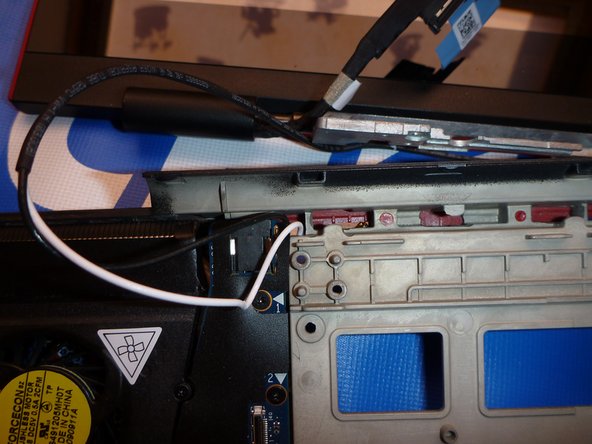

  • 1 : مانند تصویر پنل پشتی را با دستان خود بردارید.

  •  2 : مراقب باشید هنوز یک کابل در سمت چپ وجود دارد آن را هم آزاد کنید تا پنل به طور کامل در بیاید.
Image #1Image #2

مرحله 24 :

  • 1 : این همان کابل مرحله قبل است.

Image #1Image #2

مرحله 25 :

  • در اینجا شما باید یک نمای کلی از ال ای دی و برد داشته باشید.

Image #1

مرحله 26 :

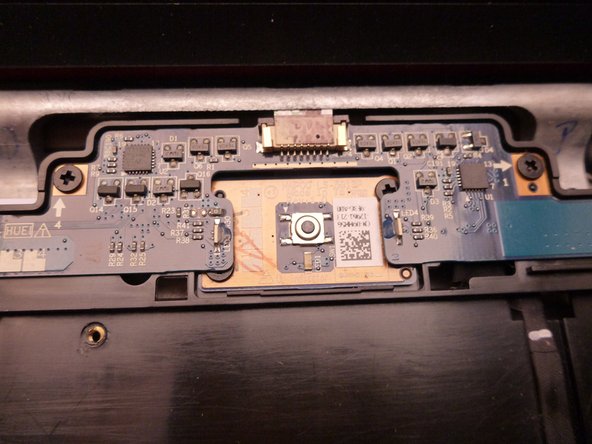

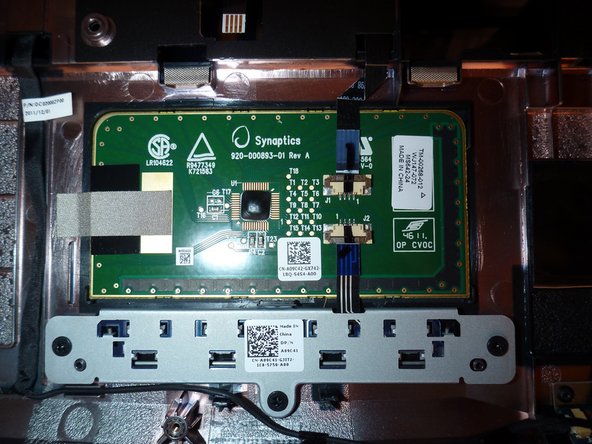

  • 1 : این نمای پایینی تاچ پد است.

Image #1Image #2

مرحله 27 :

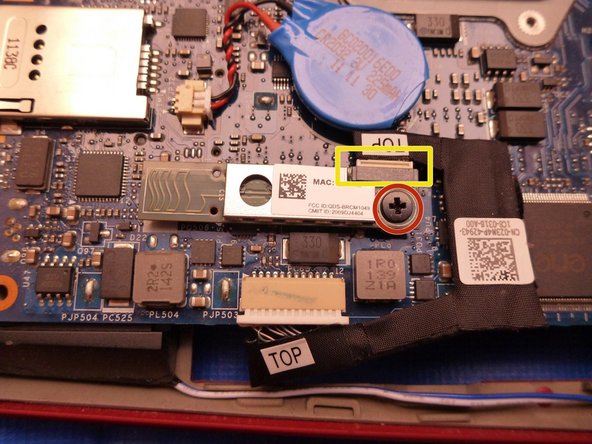

  • کابلی که با کادر زرد نشان داده شده را جدا و سپس پیچ را باز کنید.

Image #1

مرحله 28 :

  • 1 : حال باطری را جدا سازید.

Image #1Image #2آموزش باز کردن کامل لپتاپ

مرحله 29 :

  • 1 : مطابق شکل پیچ ها و کابل نشان داده شده را باز کنید.

Image #1Image #2Image #3

مرحله 30 :

  • 1 : کابل نشان داده شده در تصویر را باز کنید.

Image #1آموزش باز کردن کامل لپتاپImage #3

مرحله 31 :

  • 1 : پیچ های نشان داده شده در عکس را باز کنید و قطعه مورد نظر را بردارید.

Image #1Image #2

مرحله 32 :

  • 1 : استخراج آنتن

Image #1Image #2Image #3

مرحله 33 :

  • 1 : پیچ های نشان داده شده در عکس را باز کنید.

  • 2 : در حال حاظر مادر برد را بلند کنید و به سمت راست ببرید (برای جلوگیری از صدمه زدن به اتصالات خارجی در سمت چپ)
Image #1Image #2

مرحله 34 :

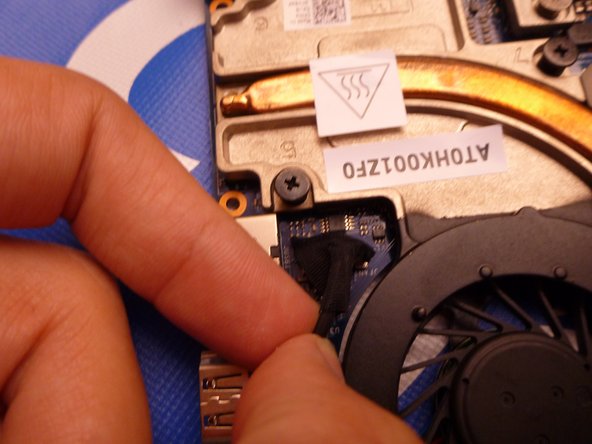

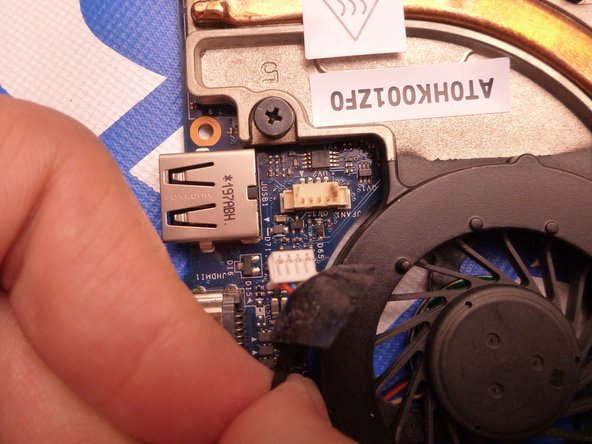

  •  1 : اتصال دریچه را حذف کنید.
  • 2 : هیت سینک ( فن ) را خارج کنید.
Image #1Image #2Image #3

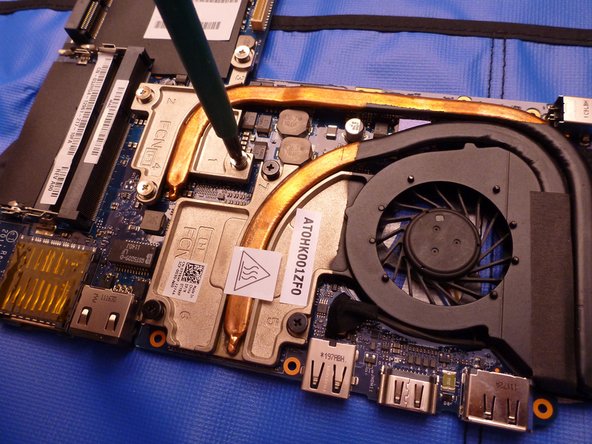

مرحله 35 :

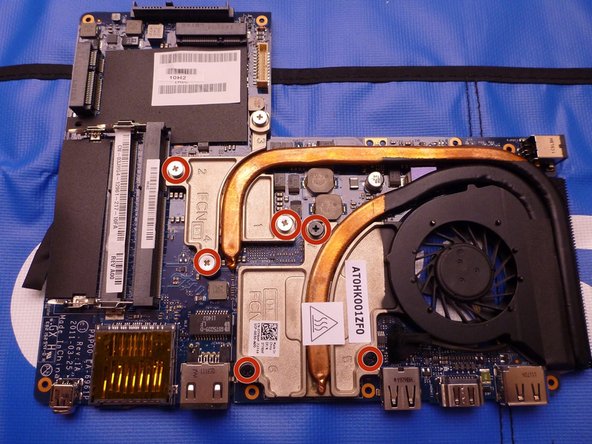

  • 1 :  پیچ های نشان داده شده در عکس را باز کنید.

  • 2 : هت سینک را آزاد کنید.
  • 3 : تبریک شما کاملا لپتاپ خود را باز کردید.

امیدواریم که این آموزش باز کردن کامل لپتاپ برای شما مفید بوده باشد.
