آموزش تصویری جداسازی مادربرد لپتاپ جهت تعمیر مادربرد لپتاپ Asus K53E
نحوه جداسازی مادربرد جهت تعمیر مادربرد لپ تاپ Asus K53E
مرحله 1 :
- 1 : ابتدا باطری را جدا کنید سپس 2 پیچ نشان داده شده را هم در بیاورید. حال میتوانید هارد دیسک ، رم و کارت WLAN را مشاهده نمایید.
مرحله 2 :
1 : رم ها را جدا کنید
مرحله 3 :
1 : چهار پیچ نشان داده شده را باز کنید
مرحله 4 :
1 : اول پیچ کارت WLAN را باز کنید سپس با احتیاط سیم های سیاه و سفید را به آرامی جدا کنید.
(در جداسازی مادربرد و یا در تعمیر مادربرد لپتاپ باید به شدت دقت به خرج داد، در غیراینصورت امکان بروز مشکلات بیشتری در لپتاپ وجود دارد)
مرحله 5 :
1 : پیچ های نشان داده شده در تصاویر بالا را باز نمایید
مرحله 6 :
1 : پیچ های نشان داده شده در عکس بالا را باز نمایید
مرحله 7 :
- 1 : یک پیچ گوشتی ریز سر تخت را در محل نشان داده شده در عکس 1 جا بدهید ( مانند شکل ) و به آرامی صفحه کلید را جدا کنید
- 2 : صفحه کلید را به آرامی بلند کنید زیرا در زیر آن کابل ها هنوز چسبیده به برد میباشند
- 3 : به آرامی فلت مربوطه را که در عکس 2 نشان داده شده را جدا کنید ( عکس 3 مربوط به بعد از جدا شدن کابل میباشد )
مرحله 8
- 1 : حذف تمامی پیچ های سطح فلزی در پشت صفحه کلید ( سینی صفحه کلید )
2 : در عکس 1 شما کانکتور موس را میبینید مانند شکل زبانک آن را بلند و کابل را جدا کنید
3 : همچنین کابل بعدی ( عکس شماره 3 ) را مانند دستور عمل 2 جدا کنید
مرحله 9 :
- 1 : پیچ های نشان داده شده در تصویر را باز کنید
- 2 : اگر به درستی این کار را تا به اینجا انجام داده باشید لپتاپ شما مانند شکل بالا خواهد بود
مرحله 10 :
1 : طبق شکل شماره 1 با بالا دادن زبانه کابل را آزاد کنید
2 : مطابق شکل 2 برچسب زرد رنگ را جدا کرده و با احتیاط کابل زیرین از 2 طرف لبه دار گرفته و جدا کنید
- 3 : اتصال بلند گو را هم به همان شیوه جدا کنید
مرحله 11 :

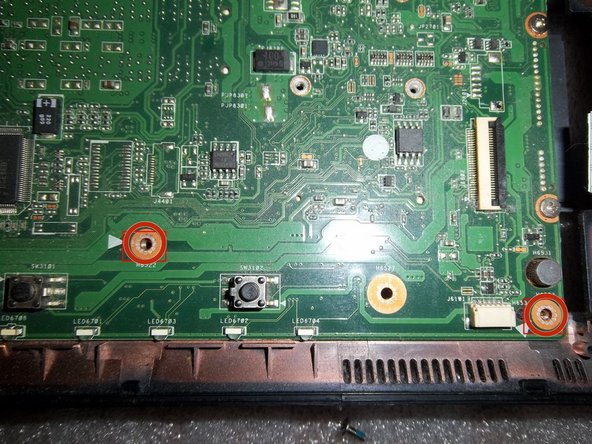

5 پیچ نشان داده شده در تصاویر را جدا کنید
مرحله 12 :

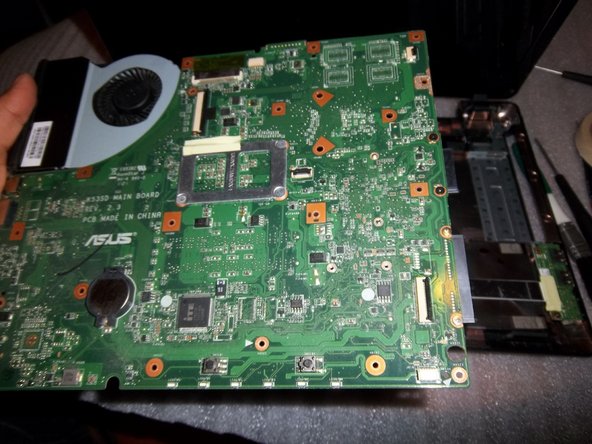

1 : در این مرحله مادربورد باید آزاد شده باشد.
پس از جدا نمودن مادربرد، میتوانید به تعمیر مادربرد لپتاپ بپردازید.
