توضیحات
امروزه اکثر تعمیر کاران تلویزیون با مشکلاتی جهت تست تصویر٬ بعد از خرید و یا تعمیر هر مادر برد مواجه می شوند. از جمله این موارد میتوان به نیاز پاور (Power) ها و پنل های مختلف جهت تست برد انواع تلویزیون نام برد.
این مشکلات در کنار مشکلات جابجایی پنل ها جهت تست تصویر٬ پروسه تعمیرات را برای تعمیر کاران تلویزیون بسیار سخت کرده است.

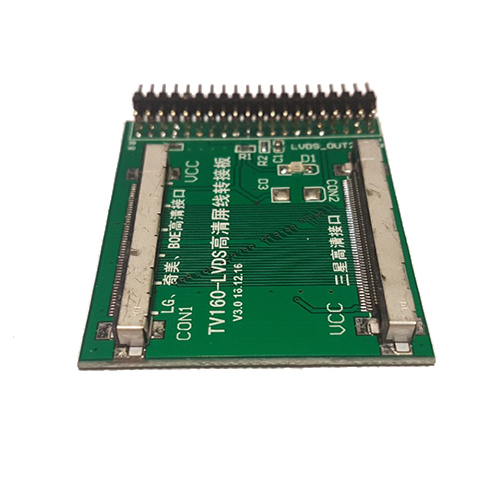

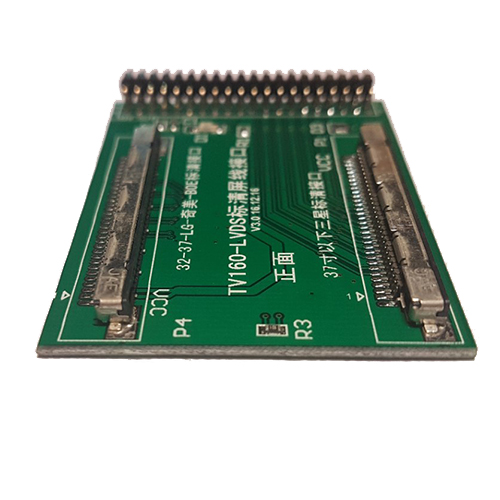

تستر مادربرد تلویزیون دستگاهی کامل جهت گرفتن خروجی تصویر از انواع مادربرد تلویزیون ها می باشد. این تستر با بکارگیری پرت LVDS و ولتاژ V-By-One در کنار منبع تغذیه خارجی خود٬ راهکاری ساده برای کنار گذاشتن پیچیدگی های تست تصویر است.
تستر مادربرد تلویزیون با دارا بودن پردازنده پر قدرت A7 توانایی پشتیبانی از سیگنال های ۸ و ۱۰ بیت مربوط به VASA و JEIDA و دیگر فرمت هایی که مخصوص به LVDS هستند را دارا می باشد. از این رو توانایی پشتیبانی از موارد زیر را هم دارا می باشد:
پشتیبانی از سیگنال های 60Hz, 120Hz, 240Hz کابل LVDS برای اسکرین های تکی (Single Screen) اسکرین های دوتایی (Dual Screen)
پشتیبانی از سیگنال (30/60/120Hz) جهت V-by-One های ۴ راه (way-4)٬ ۸ راه (way-8) و ۱۶ راه (way-16)

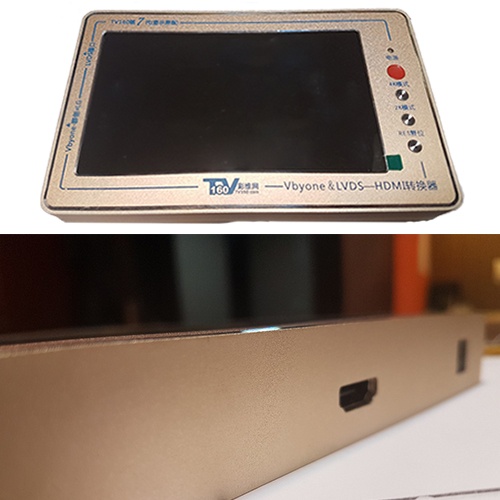

صفحه نمایش ۷ اینچ با وضوح تصویر (1024 * 768)
تستر مادربرد تلویزیون با دارا بودن خروجی HDMI با مشخصات (1080P/60Hz) توانایی ارسال همزمان تصویر را بر روی یک مانیتور خارجی فرآهم می آورد.
در کل میتوان گفت با توجه به حجم انبوه پاور ها و سیم ها و پنل ها برای تست انواع مادربرد تلویزیون و همچنین فضایی کار مورد نیاز برای این تجهیزات٬ تعمیر کاران تلویزیون میتوانند با خرید این دستگاه در مواردی همچون فضای کار٬ هزینه های خرید پنل و پاور و همچنین تمیزی مکان کار از جهت برداشته شدن کابل های متعدد صرفه جویی کنند.
در ویدیوی زیر میتوانید آن‌باکسینگ Unboxing تستر مین برد یا تستر مادربرد TV160 را مشاهده کنید.
