آموزش تصویری تعویض اسپیکر لپ تاپ Asus V6800V
جهت تعویض اسپیکر لپ تاپ Asus V6800V به تصاویر زیر دقت کنید و مراحل را به ترتیب و با احتیاط انجام دهید.
مرحله ۱ :
- ۱ : مطابق شکل بالا باطری را در بیاورید.
مرحله ۲ – کیبورد :
- ۱ : دو پیچ نشان داده شده در تصویر را باز کنید.
- ۲ : در کنار این ۲ پیچ حرف K حک شده است.
مرحله ۳ :
- ۱ : زبانه های بالای کلید های INSERT, F10, مابین کلید های F5 و F6 و بالاتر از F1 را پیدا کنید.
- ۲ : از بالای کلید F1 شروع کنید و زبانه ها را به طرف داخل با استفاده از یک پیچ گوشتی سر تخت و ریز به طرف داخل فشار دهید.
۳ : هنگامی که زبانه های بالا باز شود، بالای صفحه کلید آزاد خواهد شد.
مرحله ۴ :
- ۱ : صفحه کلید را بر روی زاویه ۴۵ درجه نگه دارید
۲ : کابل صفحه کلید ( عکس ۲ ) را به آرام به طرف خارج بکشید
مرحله ۵ – کیس و مادر برد :
- ۱ : پیچ های نشان داده شده در عکس را باز کنید.
مرحله ۶ :
- ۱ : پیچ های نشان داده شده در عکس بالا را باز کنید
مرحله ۷ :
- ۱ : بعد از جدا کردن پیچ ها دو پنل بالایی و پایینی از هم جدا شده. با استفاده از پیک، زبانه های بسته مانده در دور لپتاپ را باز کنید.
۲ : هشدار : مراقب باشید در ۲ طرف کیس کابل هایی متصل میباشند.
مرحله ۸ :
- ۱ : با استفاده از یک پنس نوک تیز ، از جلو شروع به آزاد کردن کابل ها کنید
- ۲ : کابل اتصال ال سی دی به شاسی اصلی بسیار دشوار باز خواهد شد.بهتر است کاملا از پنس استفاده کنید
مرحله ۹ :
- ۱ : کابل مورد نظر در عکس بالا را جدا کنید.
مرحله 10 :

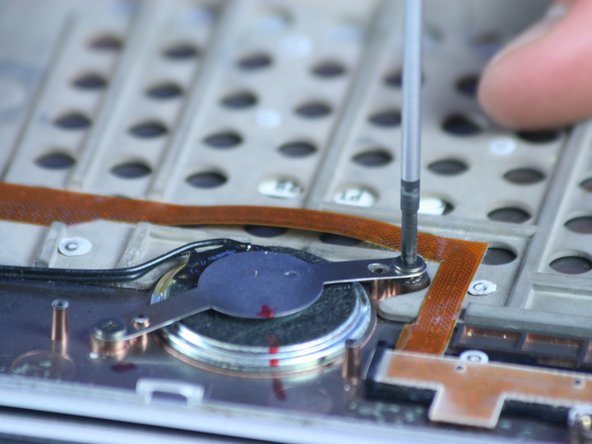

- 1 : پیچ های نشان داده شده را باز کنید.
مرحله 11 :

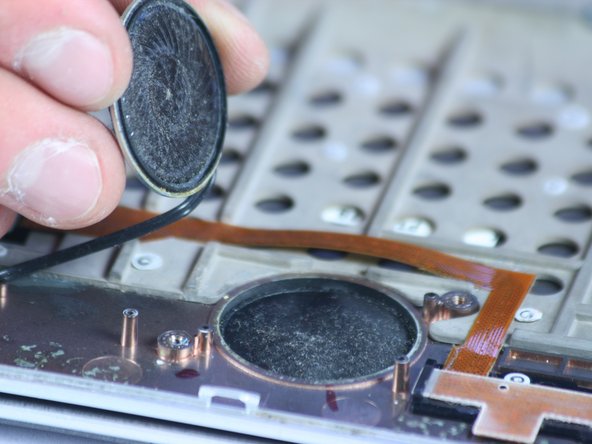

1 : نوار زرد رنگ نشان داده شده در تصویر شماره 1 را جدا کنید

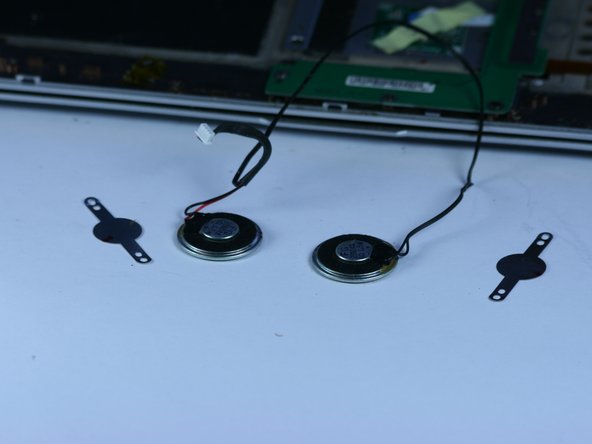

2 : حال اسپیکر شما باز شده است.
